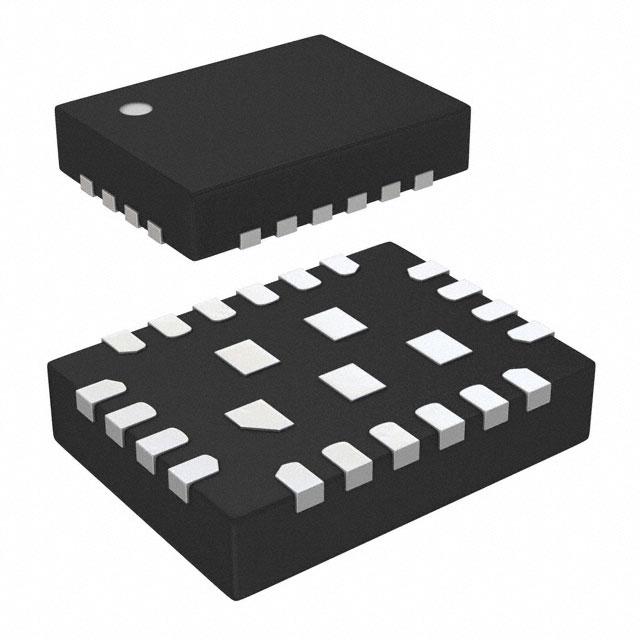

MPQ4473GL-AEC1-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 200KHz~1MHz Adjustable 1 32.4V 800mV 36V 4.5V QFN-20 贴片安装,黏合安装
供应商型号: SG-MPQ4473GL-AEC1-Z
供应商: 国内现货
标准整包数: 100
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MPQ4473GL-AEC1-Z

MPQ4473GL-AEC1-Z概述


    产品简介


    MPQ4473是一款高效率、快速瞬态响应的同步降压转换器,适用于3.5A持续输出电流的广泛应用。这款转换器内部集成了高压侧40mΩ、低压侧20mΩ的功率MOSFET,能够在4.5V到36V的输入电压范围内高效工作。它支持自动软启动、低dropout模式,并且可以通过外部电阻编程设定软启动时间。MPQ4473具有全面的保护功能,包括短路保护(SCP)、过流保护(OCP)、欠压保护(UVP)和热关断(TSD)。其封装为紧凑的3mmx4mm,20引脚QFN封装,便于集成在各类电子产品中。此外,MPQ4473通过了AEC-Q100标准认证,适用于汽车系统等对可靠性和稳定性要求较高的场合。

    技术参数


    - 输入电压范围: 4.5V 至 36V
    - 输出电流: 最大3.5A
    - 开关频率: 200kHz 至 1MHz
    - 工作效率: 高效工作,适合宽输出电流负载范围
    - 工作温度范围: -40°C 至 125°C
    - 最大连续功耗: 2.6W
    - 引脚封装: QFN-20 (3mm×4mm)
    - 保护功能: 短路保护(SCP)、过流保护(OCP)、欠压保护(UVP)和热关断(TSD)

    产品特点和优势


    MPQ4473的主要优势在于其高效率和快速瞬态响应能力。内置的40mΩ高压侧MOSFET和20mΩ低压侧MOSFET使得其在轻载和重载条件下均能保持高效的能量转换。它还采用了专有的开关损耗减少技术,确保了在整个工作范围内的稳定性能。此外,软启动和低dropout模式的结合,进一步提升了系统的可靠性,减少了启动过程中的冲击电流,延长了使用寿命。这些特性使MPQ4473在笔记本系统、汽车系统、网络系统、工业电源等多个领域具有广泛的适用性。

    应用案例和使用建议


    MPQ4473广泛应用于多种电子系统中,如笔记本系统、汽车系统、网络系统、工业电源等。例如,在汽车系统中,它能够提供稳定的电源供应,确保车载设备的正常运行。对于工业电源的应用,MPQ4473可以用于分布式电源和POL系统中,实现高效的电力分配和管理。
    使用建议方面,为了获得最佳性能,需要正确选择和布局外部电容和其他组件。特别是在使用陶瓷输出电容时,需要添加外部补偿电路以确保系统稳定性。此外,正确的PCB布局和走线也至关重要,以降低寄生效应并提高整体效率。

    兼容性和支持


    MPQ4473提供了良好的兼容性,可与现有的多种电子元器件和设备无缝对接。制造商Monolithic Power Systems(MPS)提供了详细的技术文档和支持服务,确保用户在使用过程中能够得到及时有效的帮助。用户可以在MPS官网找到最新的产品文档和技术支持信息,以便更好地理解和应用MPQ4473。

    常见问题与解决方案


    1. 问:如何设置软启动时间?
    - 答: 可以通过连接一个外部电容器到SS引脚来编程设定软启动时间。参考芯片手册中的指导进行操作,通常需要计算合适的电容值。
    2. 问:如果系统无法正常启动怎么办?
    - 答: 首先检查输入电压是否在规定范围内,其次确认EN引脚是否正确连接并设置了适当的拉下电阻。如果仍然存在问题,尝试检查内部组件是否安装正确。
    3. 问:在高温环境下运行需要注意什么?
    - 答: 在高温环境下运行时,需要特别注意散热设计,确保芯片的结温不超过150°C。可以选择加装散热片或者采用更好的散热材料来降低结温。

    总结和推荐


    综上所述,MPQ4473是一款集高性能、高效率和多功能于一体的同步降压转换器,适用于多种电子设备和系统。其显著的优点包括高效率、快速瞬态响应能力和全面的保护功能。尽管初始成本较高,但长期来看,其出色的性能和可靠性将大大提升系统的整体性能。因此,强烈推荐在对电源质量和稳定性要求高的应用场景中使用MPQ4473。

MPQ4473GL-AEC1-Z参数

参数
功能 Step-Down
最小输出电压 800mV
最大输入电压 36V
同步整流器 Yes
输出数量 1
开关频率 200KHz~1MHz
输出类型 Adjustable
最大输出电压 32.4V
最小输入电压 4.5V
拓扑 Buck
通用封装 QFN-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MPQ4473GL-AEC1-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MPQ4473GL-AEC1-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS MPQ4473GL-AEC1-Z MPQ4473GL-AEC1-Z数据手册

MPQ4473GL-AEC1-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 6.485
1500+ ¥ 5.986
库存: 130000
起订量: 500 增量: 100
交货地:
最小起订量为:500
合计: ¥ 3242.5
直接购买
加入购物车
