首页  >  产品百科  >  MP3424GG-Z

MP3424GG-Z

产品分类: DC-DC稳压器
产品描述: Boost 580KHz 1 5.5V 3V 5.5V 2V QFN-14 贴片安装,黏合安装
供应商型号: MPS-MP3424GG-Z
供应商: Monolithic Power Systems
标准整包数: 1

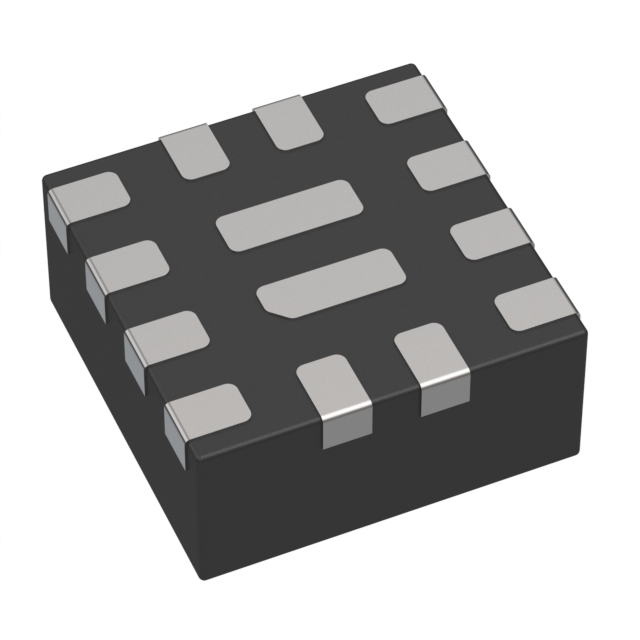

MONOLITHIC POWER SYSTEMS DC-DC稳压器 MP3424GG-Z

MP3424GG-Z概述

    # MP3424 - Current Programmable, Synchronous Boost with Output Disconnect

    1. 产品简介


    MP3424是一款高效率、同步的电流模式升压转换器,具有输出断开功能。该芯片专为各种负载需求而设计,可以从电池输入提供准确的负载电流限制。MP3424启动电压低至2V,同时具备浪涌电流限制、输出短路保护(SCP)以及可编程负载电流限制等功能。集成的P沟道同步整流器提高了效率并消除了对外部肖特基二极管的需求。在关机状态下,P沟道MOSFET会将输出从输入断开。
    主要功能
    - 同步整流器
    - 输出断开功能
    - 高效的电流限制
    - 支持多种电池供电设备
    应用领域
    - 电池供电产品
    - 充电器、移动电源
    - 电子烟
    - USB电源适配器
    - 消费类电子配件

    2. 技术参数


    以下是MP3424的关键技术规格:
    | 参数 | 值范围 | 单位 |
    |
    | 输入电压范围 | 2V至5.5V
    | 输出电压范围 | 3V至5.5V
    | 最大开关电流限制 | 9.5A
    | 平均负载电流限制 | 可编程
    | 固定频率切换 | 580kHz | kHz |
    | 最高效率 | 97%
    | 软启动和内部补偿 | 内置
    | 过电流保护(OCP) | 内置
    | 短路保护(SCP) | 内置
    | 过温保护(OTP) | 内置

    3. 产品特点和优势


    MP3424的优势在于其高效率、紧凑的封装以及多功能特性:
    - 高效能:最高可达97%,满足现代设备对能效的需求。
    - 紧凑设计:QFN-14 (2mm x 2mm) 封装,适合空间受限的应用场景。
    - 灵活配置:可通过外部电阻调整输出电压和电流限制。
    - 全面保护:具备过流、短路和过温保护机制,确保长时间稳定运行。

    4. 应用案例和使用建议


    应用案例
    - 电池充电器:利用其高效能特性,为手机或其他便携式设备快速充电。
    - USB供电设备:支持USB标准的电力传输需求。
    - 消费电子产品:如电子烟、智能音箱等。
    使用建议
    - 在设计时需考虑散热问题,尤其是在满载条件下。
    - 根据具体需求选择合适的外部电感值和滤波电容大小以优化性能。

    5. 兼容性和支持


    MP3424可以轻松与其他常见的电子元器件配合使用,如标准的电阻和电容。Monolithic Power Systems提供了详尽的技术文档和支持服务,包括软件工具和技术咨询,帮助开发者快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机延迟较长 | 检查输入电容是否足够大 |
    | 输出电压不稳定 | 确认反馈网络连接正确 |
    | 温度过高 | 增加散热片或降低工作负荷 |

    7. 总结和推荐


    综合评估
    MP3424以其卓越的效率、紧凑的设计和丰富的保护功能,在众多应用场合表现出色。它特别适合需要高效率转换且空间有限的便携式设备。
    推荐使用
    对于需要高效能、小型化解决方案的项目,强烈推荐使用MP3424。无论是开发新款充电器还是其他电池供电设备,这款芯片都能提供可靠的支持。

MP3424GG-Z参数

参数
最小输出电压 3V
同步整流器 -
输出类型 -
开关频率 580KHz
最大输出电压 5.5V
最大输入电压 5.5V
最小输入电压 2V
拓扑 Boost
输出数量 1
功能 -
通用封装 QFN-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP3424GG-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP3424GG-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS MP3424GG-Z MP3424GG-Z数据手册

MP3424GG-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.6504
50+ ¥ 12.456
100+ ¥ 11.4322
500+ ¥ 9.5553
1000+ ¥ 6.3133
3000+ ¥ 5.8867
库存: 4396
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 136.5
直接购买
加入购物车
