MP8867GLE-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 200KHz~2MHz Programmable 1 1.87V 600mV 21V 4.5V QFN-14 贴片安装,黏合安装
供应商型号: QMPS-MP8867GLE-Z
供应商: Monolithic Power Systems
标准整包数: 1

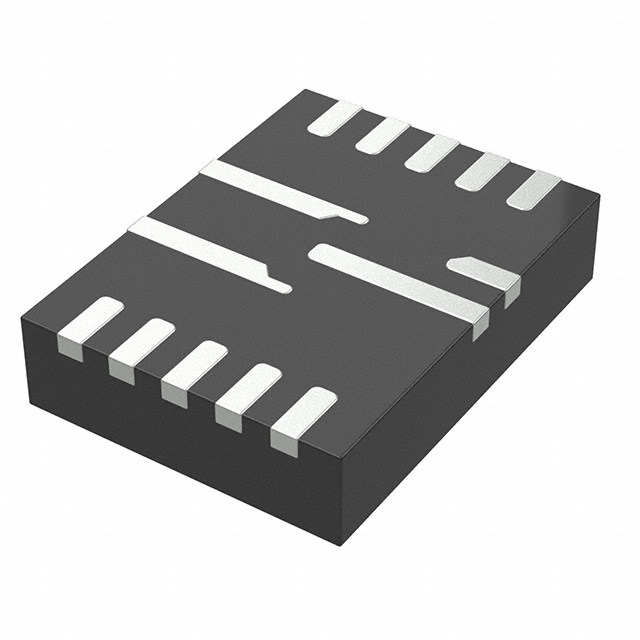

MONOLITHIC POWER SYSTEMS DC-DC稳压器 MP8867GLE-Z

MP8867GLE-Z概述

    高效同步降压转换器MP8867技术手册解析

    产品简介


    MP8867 是由Monolithic Power Systems(MPS)推出的一款高效率同步降压转换器,其核心特点在于内置了I²C接口,能够实现精准的电压调节与动态控制。它能够提供高达8安培的输出电流,在4.5V至17V的宽输入电压范围内展现出优秀的负载和线性调整能力。MP8867广泛应用于FPGA系统、ASIC电源供应及分布式电力系统等领域。

    技术参数


    MP8867的关键技术规格如下:
    - 输入电压范围:4.5V 至 17V
    - 输出电压范围:0.6V 至 1.87V,以10mV为步进调整
    - 开关频率:通过I²C可选范围为200kHz至2MHz
    - 保护功能:过压保护(OVP)、过流保护(Hiccup OCP)、热关断(TSD)
    - 最大占空比:93%-95%
    - 封装形式:QFN-14(3×4mm)
    此外,该芯片还具有多种编程功能,例如软启动时间的设定以及功率保存模式的选择,从而提升其适应性和灵活性。
    产品特点与优势
    1. 高效率与高性能:采用同步整流设计,显著提高了能效比,同时支持高达8A的输出电流。
    2. 高精度控制:通过I²C接口实现对参考电压、开关频率等参数的精确调控。
    3. 紧凑型封装:QFN-14封装仅为3×4毫米,非常适合空间受限的应用场景。
    4. 多样化保护机制:集成多项保护电路如过压保护、过流保护及热关断,确保设备长期稳定运行。
    这些特点使MP8867在高性能需求的应用场合中具有明显的竞争优势。
    应用案例与使用建议
    MP8867特别适合用于需要高精度和快速响应速度的应用场景,例如FPGA供电管理和分布式电源管理系统。在实际应用中,用户可以通过设置不同的参考电压值来满足不同负载的需求;而结合外部时钟同步功能,则可以进一步优化系统的EMI性能。此外,为了保证最佳效果,设计时需注意以下几点:
    - 确保良好散热设计,避免因过热导致的工作异常。
    - 合理选择电感值和滤波电容值,以匹配特定的设计要求。
    兼容性与支持
    MP8867能够无缝对接主流的I²C协议栈,并且支持广泛的主控芯片平台,因此在多设备协同工作的环境中表现出色。制造商提供了详尽的技术文档和支持服务,有助于开发者快速完成产品开发。

    常见问题与解决方案


    1. 问题:启动时无法正常工作。
    解决方法:检查VIN引脚上的连接是否正确,确认是否存在电压不足的情况。同时检查I²C配置是否准确无误。
    2. 问题:温度过高触发热关断。
    解决方法:改善散热措施,比如增加PCB铜箔面积或添加额外的散热片。
    3. 问题:输出电压不稳定。
    解决方法:检查反馈回路中的电阻分压网络是否合理,并验证I²C通信链路的完整性。
    总结与推荐
    综上所述,MP8867是一款兼具高性能、多功能及易用性的同步降压转换器,特别适用于需要高精度和动态控制的应用场景。凭借其卓越的能效表现、丰富的功能选项以及良好的可靠性,我们强烈推荐将其作为新一代电源管理解决方案的重要组成部分。无论是开发新项目还是升级现有系统,MP8867都是一个值得信赖的选择。

MP8867GLE-Z参数

参数
最大输入电压 21V
拓扑 Buck
输出数量 1
最小输入电压 4.5V
最大输出电压 1.87V
开关频率 200KHz~2MHz
功能 Step-Down
输出类型 Programmable
最小输出电压 600mV
同步整流器 Yes
通用封装 QFN-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP8867GLE-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP8867GLE-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS MP8867GLE-Z MP8867GLE-Z数据手册

MP8867GLE-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
