MP8869GL-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 500KHz Programmable 1 1.87V 600mV 17V 4.5V QFN-14 贴片安装,黏合安装
供应商型号: MP8869GL-Z-ND
供应商: Digi-Key
标准整包数: 5000
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MP8869GL-Z

MP8869GL-Z概述

    MP8869 高效同步降压转换器技术手册解析

    产品简介


    MP8869 是一款由 Monolithic Power Systems(MPS)生产的高效率同步整流降压转换器,集成 I²C 接口以实现远程控制和监控。这款转换器能够提供高达 12A 的连续输出电流,并且具备宽输入电压范围(4.5V 至 17V)。凭借其卓越的负载和线性调节能力,MP8869 适用于多种高性能计算和消费电子领域,包括固态硬盘(SSD)、平板电视及显示器、数字机顶盒、分布式电源系统以及网络和服务器等。

    技术参数


    以下为 MP8869 的关键技术规格:
    | 参数 | 范围/单位 |

    | 输入电压范围 | 4.5V 至 17V |
    | 输出电流 | 12A 连续 / 15A 峰值 |
    | 开关频率 | 400kHz 至 600kHz |
    | 输出电压调节范围 | 0.6V 至 1.87V |
    | 频率控制方式 | I²C 可编程 |
    | 保护功能 | 过压保护(OVP)、过流保护(OCP)、热关断 |
    | 工作温度范围 | -40°C 至 +125°C |

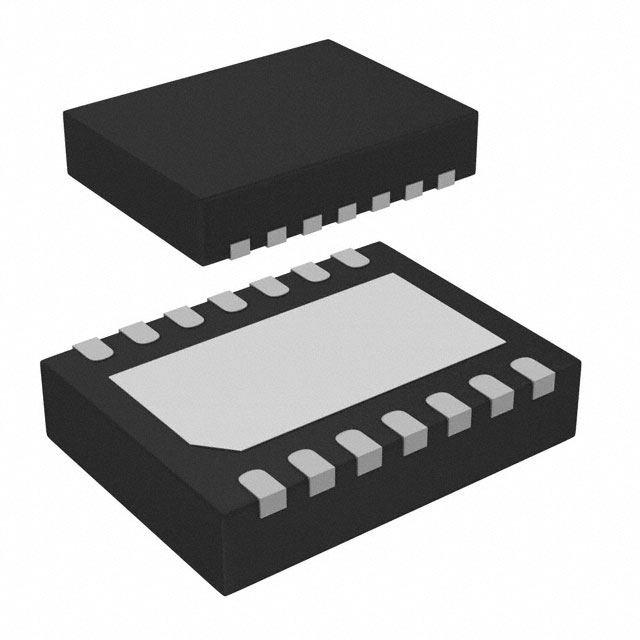

    | 封装形式 | QFN-14 (3mm x 4mm) |

    产品特点和优势


    MP8869 具备以下核心优势:
    1. 高集成度:集成了 I²C 控制接口,可动态调整输出电压和设置其他关键参数。
    2. 高效率:采用同步整流技术,显著降低功耗,提高整体能效。
    3. 多功能性:通过 I²C 接口支持电压调整、频率选择、电流限制等功能。
    4. 强可靠性:具有完善的保护机制,包括过压保护、过流保护和热关断。
    5. 广泛适用性:适合多种应用场合,尤其在高功率密度需求场景中表现优异。

    应用案例和使用建议


    根据技术手册提供的典型应用实例,MP8869 主要应用于以下场景:
    - 固态硬盘(SSD)供电:提供稳定的电压输出以满足快速读写需求。
    - 消费电子产品:如电视、机顶盒等设备需要高效的电源管理。
    使用建议:
    1. 在设计时需确保输入电容和输出电容的选型符合规范,以保证稳定的电压输出。
    2. 利用 I²C 接口可以灵活调整工作模式,优化电源管理策略。
    3. 确保热管理系统的设计合理,避免因过热导致设备故障。

    兼容性和支持


    MP8869 支持主流 I²C 协议,与市面上常见的微控制器(MCU)兼容。同时,MPS 提供详尽的技术文档和支持服务,帮助客户解决开发过程中的技术难题。

    常见问题与解决方案


    以下为用户可能遇到的一些问题及其解决方案:
    1. 问题:启动时未检测到 Power Good 信号。
    解决方案:检查输入电压是否稳定,并确认 PG 引脚连接正确。
    2. 问题:输出电压不稳定。
    解决方案:重新校准 I²C 设置或更换更合适的电感值。

    总结和推荐


    MP8869 作为一款高效率、高集成度的同步降压转换器,具备强大的功能和良好的市场竞争力。它不仅在性能上表现出色,而且提供了丰富的保护机制和灵活的 I²C 控制选项。对于需要高效、可靠电源管理的应用场景,我们强烈推荐使用 MP8869。
    如果您对文中内容有任何疑问或需要进一步技术支持,请随时联系 Monolithic Power Systems 官方支持团队。

MP8869GL-Z参数

参数
最大输出电压 1.87V
最小输入电压 4.5V
同步整流器 Yes
输出数量 1
拓扑 Buck
功能 Step-Down
最大输入电压 17V
最小输出电压 600mV
开关频率 500KHz
输出类型 Programmable
通用封装 QFN-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP8869GL-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP8869GL-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS MP8869GL-Z MP8869GL-Z数据手册

MP8869GL-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
