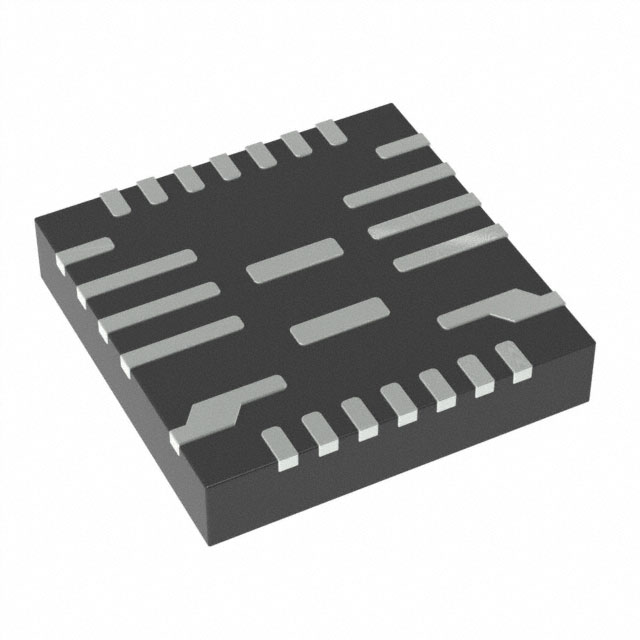

MPQ4481GU-AEC1-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 235KHz~2.2MHz Fixed 1 5.1V,5.17V,5.3V 5.17V 36V 6V QFN-26 贴片安装,黏合安装
供应商型号: 1589-1959-2-ND
供应商: Digi-Key
标准整包数: 5000
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MPQ4481GU-AEC1-Z

MPQ4481GU-AEC1-Z概述

    # MPQ4481 技术手册解读:高性能降压转换器

    产品简介


    MPQ4481 是一款由 Monolithic Power Systems(MPS)设计的高效集成式降压(Step-Down)开关模式转换器,专为单个 USB 充电端口供电而优化。它支持多种充电协议,如 USB Dedicated Charging Port (DCP)、USB Type-C 5V@3A 等,并集成了一个精确的电流限制开关,以满足各类便携式设备的需求。该芯片通过编程频率可实现高达 2.2MHz 的开关操作频率,具有广泛的输入电压范围(6V 至 36V),适合汽车、工业及消费类电子应用。此外,MPQ4481 符合 AEC-Q100 车规级标准,适用于恶劣的工作环境。
    主要功能:
    - 单通道 USB 电流限制开关。
    - 支持多种充电协议,包括 BC1.2 和 USB Type-C 模式。
    - 输出电压可通过 OUTSEL 引脚选择为 5.1V、5.17V 或 5.3V。
    - 集成低导通电阻(RDS(ON))内部 MOSFET,实现高效率转换。
    应用领域:
    - USB-Dedicated Charging Ports (DCP)
    - USB Type-C 接口设备
    - 汽车电子系统
    - 工业控制及消费电子产品

    技术参数


    以下为 MPQ4481 的核心技术规格和性能参数:
    | 参数 | 规格 |

    | 输入电压范围 | 6V 至 36V |
    | 输出电流能力 | 最大 3A |
    | 开关频率 | 可编程至 2.2MHz |
    | 输出电压选择 | 5.1V、5.17V、5.3V |
    | 保护功能 | 过流保护、过温保护、短路保护 |
    | 封装形式 | QFN-26 (5mm×5mm) |
    其他详细性能参数请参考以下内容:
    - 内部 VCC 内部稳压器输出电压:4.3V 至 4.9V。
    - 低侧 MOSFET 导通电阻:15mΩ 至 35mΩ。
    - 高侧 MOSFET 导通电阻:25mΩ 至 40mΩ。
    - 过压保护点:5.4V 至 6.25V。
    - 温度范围:-40°C 至 +125°C。

    产品特点和优势


    MPQ4481 的核心优势体现在以下几个方面:
    1. 高集成度:内部集成了同步整流器、高精度电流检测电路和保护机制,减少外部组件需求。
    2. 宽输入电压范围:适应车载电源和其他高电压输入场景。
    3. 灵活性强:支持多种充电协议,可满足不同设备需求。
    4. 高性能:通过精确的电压补偿和高频开关,提升系统效率并减小体积。
    5. 鲁棒性好:具备过温保护、过流保护和短路保护等多重保护机制,延长产品寿命。

    应用案例和使用建议


    应用案例:
    - 车载充电器:用于为智能手机或其他便携设备快速充电。
    - 工业设备:如传感器节点、监控模块等,要求高可靠性且支持宽电压输入。
    - 消费电子:作为智能音箱、智能家居设备的核心供电模块。
    使用建议:
    1. PCB 布局:需特别注意 PGND 和 AGND 的连接,以避免干扰。
    2. 外接滤波电容:在输入和输出端添加适当的电容,以提高系统的稳定性和抗噪能力。
    3. 温度管理:在高温环境下需额外考虑散热措施,如加装散热片或采用更大尺寸封装。

    兼容性和支持


    MPQ4481 设计灵活,能够与其他标准 USB 设备完美兼容。厂商提供全面的技术支持,包括设计文档、参考电路图以及故障排查指南。用户可以通过官方网站获取详细的软件工具和支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不达标 | 检查 OUTSEL 引脚连接是否正确 |
    | 过热保护频繁触发 | 改善散热设计或降低负载功率 |
    | USB 充电异常 | 确认输入电压是否符合规格,并检查连接状态 |

    总结和推荐


    综上所述,MPQ4481 是一款集高效率、高可靠性和多功能于一体的降压转换器,非常适合需要高精度和强鲁棒性的应用场景。无论是车载电子还是消费类电子产品,MPQ4481 都能提供卓越的性能表现。因此,我们强烈推荐此产品作为新一代电源解决方案的理想选择。
    推荐指数:★★★★★

MPQ4481GU-AEC1-Z参数

参数
输出数量 1
开关频率 235KHz~2.2MHz
同步整流器 Yes
最大输入电压 36V
输出类型 Fixed
拓扑 Buck
最大输出电压 5.1V,5.17V,5.3V
最小输出电压 5.17V
功能 Step-Down
最小输入电压 6V
通用封装 QFN-26
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

MPQ4481GU-AEC1-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。
