NB650GL-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 150KHz~1MHz Adjustable 1 13V 600mV 22.5V 4.5V QFN-17 贴片安装,黏合安装
供应商型号: 11M-NB650GL-Z
供应商: 云汉优选
标准整包数: 0
MONOLITHIC POWER SYSTEMS DC-DC稳压器 NB650GL-Z

NB650GL-Z概述


    产品简介


    NB650/NB650H 高效快速瞬态同步降压转换器
    NB650/NB650H 是一种完全集成的高频同步整流降压开关模式转换器,具有动态输出电压控制(Dynamic-Output-Voltage Control)。它可以实现6A连续输出电流,在宽输入电源范围内表现出色的负载和线性调节能力。这些转换器能够高效运行,并且支持在宽输出电流负载范围内的快速瞬态响应。此外,它们通过内置的50mΩ高侧MOSFET和18mΩ低侧MOSFET提供出色的性能。
    主要功能:
    - 支持动态输出电压控制
    - 高效率,宽输出电流负载范围
    - 内置50mΩ高侧MOSFET和18mΩ低侧MOSFET
    应用领域:
    - 笔记本系统和I/O电源
    - 网络系统
    - 数字机顶盒
    - 平板电视和显示器
    - 分布式电源系统

    技术参数


    - 输入电压范围:4.5V 至 28V
    - 输出电流:6A
    - 输出电压调整范围:0.6V 至 13V
    - 工作频率:可编程,150kHz 至 1MHz
    - 保护特性:
    - 短路保护(SCP)
    - 过电流保护(OCP)
    - 过电压保护(OVP)
    - 欠电压保护(UVP)
    - 热关断

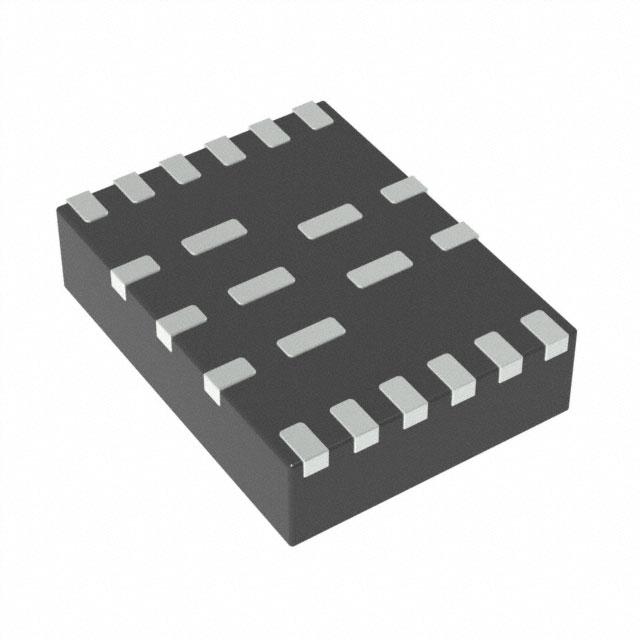

    - 封装形式:QFN17 (3mm×4mm)
    - 绝对最大额定值:
    - 输入电压 VIN:28V
    - 开关电压 VSW:-0.3V 至 VIN + 0.3V
    - 绝对最高温度 TJ(MAX):150°C
    - 最大功耗(TA = +25°C):2.4W
    - 热阻:θJA θJC
    - QFN17 (3 x 4mm):52 °C/W

    产品特点和优势


    NB650/NB650H 具有多项独特功能和优势:
    - 高效率:高效率运行,适用于各种输出电流负载条件。
    - 快速瞬态响应:通过 Constant-On-Time (COT) 控制模式,实现快速瞬态响应。
    - 动态输出电压控制:2-bit VID 输入,可以实时更改输出电压。
    - 紧凑封装:采用空间节省型 QFN17 封装(3mm×4mm),适合紧凑设计。
    - 全面保护:具备多种保护特性,如短路保护、过电流保护、过电压保护、欠电压保护及热关断。

    应用案例和使用建议


    典型应用场景:
    - 笔记本系统和I/O电源:适用于笔记本电脑和其他便携设备,可以提供稳定的电力供应。
    - 分布式电源系统:适用于数据中心和其他需要多点供电的场合,能够实现高效的能源分配。
    使用建议:
    - 在设计时,选择合适的电感和电容以确保系统的稳定性和效率。
    - 注意布局布线,确保SW和BST引脚间的布线尽可能宽,减少寄生效应。
    - 对于输出电容较大的系统,可参考图7所示电路进行补偿。
    - 在使用小ESR陶瓷电容器时,需通过外部补偿电路(如图8所示)来确保系统稳定。

    兼容性和支持


    - 兼容性:与各类标准外部组件兼容,适用于多种应用场景。
    - 支持和服务:厂商提供详尽的技术支持文档,包括详细的参数说明、设计指南等。若有问题,可通过厂商提供的技术支持渠道获得帮助。

    常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方案:检查反馈回路(FB)电阻网络,确保连接正确且没有断路。
    - 问题:启动过程中出现异常
    - 解决方案:确认VIN输入电压在正常范围内,并检查EN引脚是否已正确配置为启用状态。
    - 问题:出现过电流保护
    - 解决方案:检查负载情况,确保没有过载现象;若发现过载,重新调整负载电流,避免过电流保护触发。

    总结和推荐


    总结:
    - NB650/NB650H 高效快速瞬态同步降压转换器是一款高性能、多功能的产品,适合用于笔记本系统、网络设备、数字机顶盒等多种应用场景。
    - 其独特的动态输出电压控制、快速瞬态响应和多种保护特性使其在市场上具有较强的竞争优势。
    推荐:
    - 强烈推荐该产品用于需要高效率、紧凑设计和强大保护特性的应用场景,特别是在笔记本电脑、数字机顶盒等领域。

NB650GL-Z参数

参数
最小输入电压 4.5V
同步整流器 Yes
输出数量 1
最大输入电压 22.5V
功能 Step-Down
最小输出电压 600mV
开关频率 150KHz~1MHz
输出类型 Adjustable
最大输出电压 13V
拓扑 Buck
通用封装 QFN-17
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NB650GL-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

NB650GL-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS NB650GL-Z NB650GL-Z数据手册

NB650GL-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
