MIC2171BU

产品分类: DC-DC稳压器
产品描述: Boost,Buck,Cuk,Flyback,Forward Converter No 100KHz Adjustable 1 65V(Switch) 40V 3V TO-263-5 贴片安装
供应商型号:
供应商:
标准整包数: 0

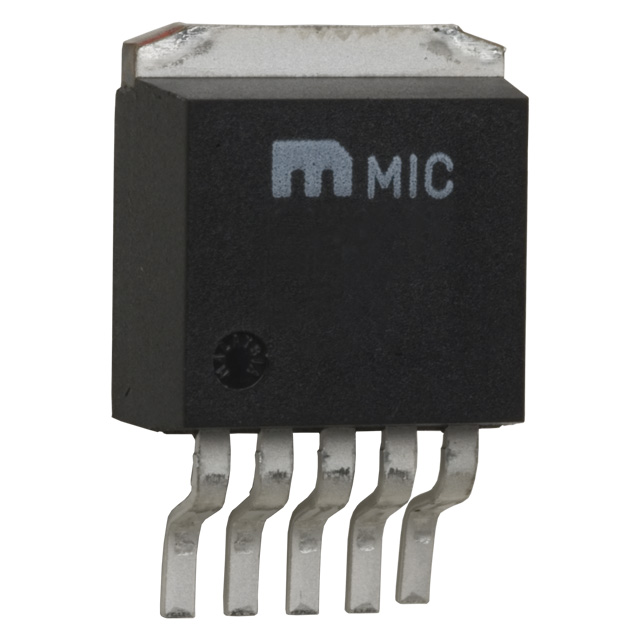

MICROCHIP TECHNOLOGY DC-DC稳压器 MIC2171BU

MIC2171BU概述

    MIC2171 技术手册:高效开关稳压器



    1. 产品简介



    MIC2171 是一款由 Micrel Inc. 设计和生产的高效开关稳压器。它具有100kHz的工作频率,能够提供高达2.5A的电流输出,适用于各种电压步进应用。此稳压器不仅适用于升压电路,还能广泛应用于降压、反相及Cuk转换拓扑结构中,特别适合需要隔离电源的应用场合。其输入电压范围为3V至40V,非常适合电池供电系统或高可靠性要求的应用。


    2. 技术参数



    - 内部开关额定值:2.5A,65V
    - 输入电压范围:3V 至 40V
    - 峰值电流:2.5A(最大)
    - 内部循环电流限制:具备
    - 热关断:具备
    - 频率:100kHz(两倍于LM2577)
    - 待机电流:7mA(工作状态)
    - 引脚配置:5针TO-220或TO-263封装
    - 操作温度范围:-40°C 至 +85°C
    - 热阻:TO-220-5(θJA)= 45°C/W,TO-263-5(θJA)= 45°C/W


    3. 产品特点和优势



    MIC2171 具有以下独特的功能和优势:
    - 高集成度:内置65V 2.5A开关,大大简化了外部组件数量。
    - 宽输入电压范围:3V到40V,适用性强。
    - 超低待机电流:仅7mA,延长了电池寿命。
    - 多种拓扑适用性:可以用于升压、降压、反相等多种电路拓扑。
    - 高效率:采用电流模式控制,具备自动输入电压前馈功能,提高整体效率。


    4. 应用案例和使用建议



    典型应用案例:
    - 升压电路:如图1所示,从+5V输入产生+12V输出,适用于笔记本电脑、手持设备等。
    - 反激式转换器:如图2所示,可以处理低功率且需要电压隔离的应用,适用于USB充电器等。

    使用建议:
    - 在设计升压电路时,需计算电感值以确保系统在断续模式下正常工作。电感值应满足公式 (2) 和 (3) 的要求。
    - 飞行反激转换器设计时,需注意漏感的影响,并根据公式 (8) 确保安全工作。
    - 确保敏感信号接地与电源接地分开,以减少噪声干扰。


    5. 兼容性和支持



    - 兼容性:MIC2171可替代LT1171/LM2577的TO-220和TO-263插座,适用于多种应用。
    - 技术支持:可在Micrel官网获取数据表和详细支持文档,也可联系厂商获得专业指导。


    6. 常见问题与解决方案



    - 问题1:输出电压不稳定
    - 解决方案:检查反馈网络和补偿网络连接,确保正确连接。
    - 问题2:过热问题
    - 解决方案:确保散热良好,避免长时间高负载运行。
    - 问题3:输入电压范围受限
    - 解决方案:选择合适的输入滤波电容,减小输入电压波动。


    7. 总结和推荐



    综上所述,MIC2171 是一款高效、稳定的开关稳压器,特别适用于笔记本电脑、手持设备及其他需要高集成度和宽电压范围的场合。其低待机电流和高可靠性使其成为电池供电系统的理想选择。强烈推荐在各类高可靠性的开关电源设计中使用此产品。

MIC2171BU参数

参数
功能 Step-Down,Step-Up,Step-Up/Step-Down
最大输出电压 65V(Switch)
拓扑 Boost,Buck,Cuk,Flyback,Forward Converter
同步整流器 No
输出类型 Adjustable
最大输入电压 40V
输出数量 1
最小输出电压 -
开关频率 100KHz
最小输入电压 3V
通用封装 TO-263-5
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装,管装

MIC2171BU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC2171BU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY MIC2171BU MIC2171BU数据手册

MIC2171BU封装设计

查看详情并下载
Symbol
Footprint
3D Model
