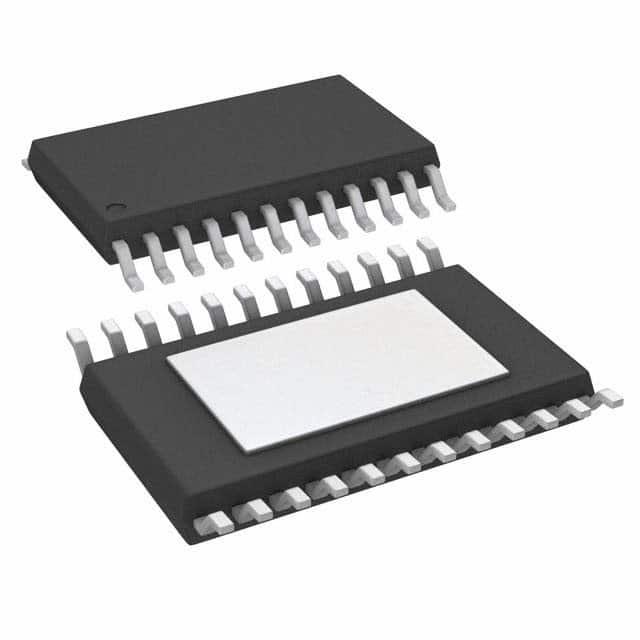

MIC22600YTSE-TR

产品分类: DC-DC稳压器
产品描述: Buck Yes 1MHz Adjustable 1 5.5V 700mV 5.5V 2.6V TSSOP-24(EP) 贴片安装,黏合安装
供应商型号: MIC22600YTSE-TR-ND
供应商: Digi-Key
标准整包数: 2500
MICROCHIP TECHNOLOGY DC-DC稳压器 MIC22600YTSE-TR

MIC22600YTSE-TR概述

    MIC22600 6A 1MHz Integrated Switch Synchronous Buck Regulator

    产品简介


    MIC22600 是一款由Micrel公司设计制造的高效同步降压(降压式)调节器,具备高效率、集成开关等特点。该产品主要适用于点对点负载转换、服务器、路由器、DVD记录器、计算外设、基站以及FPGA、DSP和低电压ASIC电源等领域。该型号虽已不推荐用于新的设计,但仍可参考其更新版本MIC22705来获取更先进的技术和特性。

    技术参数


    - 输入电压范围:2.6V至5.5V
    - 输出电压可调:最低可达0.7V
    - 最大输出电流:6A
    - 工作频率:1MHz
    - 最大占空比:100%
    - 效率:>90%(在广泛的工作负载范围内)
    - 控制回路:超高速控制回路,能够处理极端瞬态负载波动
    - 封装形式:24针4mm x 4mm MLF® 或24针ePad TSSOP
    - 温度范围:-40°C 至 +125°C

    产品特点和优势


    - 高度集成:集成了内部的高功率MOSFET开关,简化了设计和布局。
    - 高效率:超过90%的效率使得系统运行时功耗更低,减少了散热需求。
    - 快速瞬态响应:适应极端负载变化,尤其适合需要快速反应的应用。
    - 全面的序列和跟踪能力:通过EN/DLY和RC引脚实现输出电压的精确控制。
    - 热关断和电流限制保护:确保设备在异常情况下也能安全运行。

    应用案例和使用建议


    典型应用:服务器和路由器、DVD记录器、计算外设等。为了提高效率,建议在同步N-MOSFET并联一个自由轮转肖特基二极管。
    使用建议:
    1. 确保使用推荐的陶瓷电容器作为输入和输出电容。
    2. 选择合适的电感器,注意电感值、额定电流、尺寸要求和直流电阻(DCR)之间的平衡。
    3. 在设计过程中充分考虑EN/DLY引脚的延迟时间,以满足特定的应用需求。
    4. 使用外部补偿网络时,确保稳定性和准确性。

    兼容性和支持


    - 兼容性:MIC22600可以与其他MIC22xxx和MIC68xxx家族的产品协同工作,通过RC引脚实现输出电压的同步。
    - 支持和维护:数据表和支持文档可以在Micrel公司的网站上找到(www.micrel.com)。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    解决方案:检查反馈网络连接是否正确,调整反馈电阻分压网络的阻值。

    2. 问题:效率低于预期
    解决方案:检查电感器的选型是否合适,确保电感值和电阻值符合要求;同时检查并联肖特基二极管的配置是否合理。
    3. 问题:过热
    解决方案:确认散热措施到位,选择合适尺寸的电感器,确保电流限流设置合理。

    总结和推荐


    综上所述,MIC22600是一款高效的同步降压调节器,非常适合用于服务器、路由器和其他需要高功率密度的应用场景。尽管已经不推荐用于新设计,但其仍然具有广泛的适用性和较高的市场竞争力。对于需要高性能、高效率的电源设计,MIC22600无疑是一个可靠的选择。如果你的需求符合上述特性且不要求最新的功能和技术,则推荐继续使用该型号。

MIC22600YTSE-TR参数

参数
功能 Step-Down
最大输入电压 5.5V
拓扑 Buck
最小输入电压 2.6V
最小输出电压 700mV
同步整流器 Yes
最大输出电压 5.5V
输出数量 1
输出类型 Adjustable
开关频率 1MHz
通用封装 TSSOP-24(EP)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC22600YTSE-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
