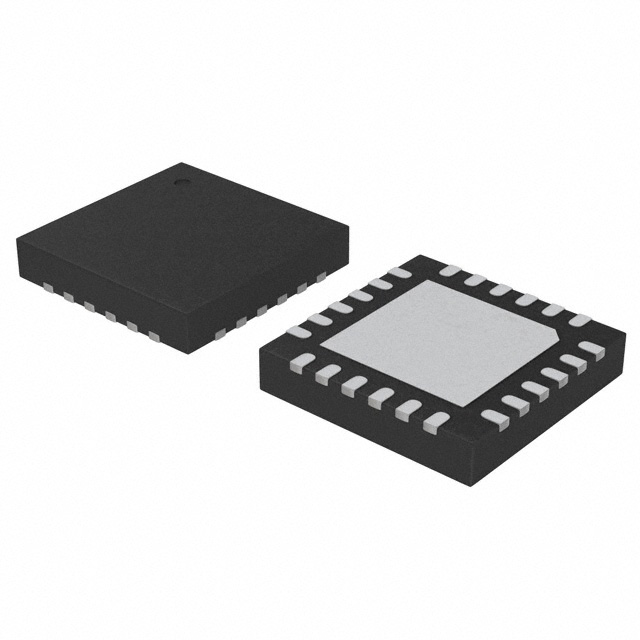

MIC22601YML-TR

产品分类: DC-DC稳压器
产品描述: Buck Yes 4MHz Adjustable 1 5.5V 700mV 5.5V 2.6V QFN 贴片安装,黏合安装 4mm*4mm*830μm
供应商型号: 1611-MIC22601YML-CT-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY DC-DC稳压器 MIC22601YML-TR

MIC22601YML-TR概述

    # MIC22601 4 MHz, 6A 集成开关同步降压调节器技术手册

    产品简介


    MIC22601 是一款由Micrel公司生产的高效率 6A 集成开关同步降压(降压)调节器。它广泛应用于服务器、路由器、蓝光/ DVD 播放机/ 录像机、计算机外围设备、基站以及 FPGA、DSP 和低电压 ASIC 的电源管理等领域。该产品以其高效率、高速度和多功能性著称,能够为用户提供稳定可靠的电力供应解决方案。

    技术参数


    主要规格
    - 输入电压范围:2.6V 至 5.5V
    - 脉宽调制(PWM)频率:4MHz
    - 可调输出电压范围:最低可调至 0.7V
    - 最大输出电流:6A
    - 小型无源组件:0.22µH 电感和 22µF 输出电容
    - 全范围序列和跟踪能力
    - 上电复位/电源良好指示功能
    - 快速瞬态响应
    - 100% 最大占空比
    - 内置全集成 MOSFET 开关
    - 微功耗关断
    - 热关断和电流限制保护
    - 24 引脚 4mm x 4mm MLF® 封装
    - 工作结温范围:-40°C 至 +125°C
    电气特性
    - 供给电压范围:2.6V 至 5.5V
    - 欠压锁定阈值(启动):2.4V 至 2.6V
    - UVLO 滞回:280mV
    - PWM 模式下的静态电流:850μA 至 1300μA
    - 关闭模式下的静态电流:5μA 至 10μA
    - 反馈电压准确度:±2%
    - FB 引脚输入电流:1nA
    - 电流限制:最大 14A
    - 输出电压线性调整率:0.2%
    - 输出电压负载调整率:0.2%
    - 最大占空比:100%
    - MOSFET 导通电阻:0.025Ω 至 0.03Ω
    - 振荡器频率:3.2MHz 至 4.8MHz
    - EN/DLY 门限电压:1.14V 至 1.34V
    - EN/DLY 门电流:0.7μA 至 1.3μA
    - RC 引脚电流:0.7μA 至 1.3μA
    - 上电复位 IPG(泄露):1µA
    - 上电复位 VPG(逻辑低电压):130mV
    - 上电复位 VPG 阈值:10% 至 12.5%
    - 过温关断:160°C
    - 过温关断滞回:20°C

    产品特点和优势


    - 高效率:超过 90%,适合电池供电的应用。
    - 超高速控制环路:能够在 FPGA 和低电压 ASIC 常见的极端负载变化下保持输出电压稳定。
    - 小尺寸无源元件:0.22µH 电感和 22µF 输出电容,适合空间受限的设计。
    - 全面的序列和跟踪能力:允许对多个输出进行序列化和跟踪控制。
    - 高功率密度:适用于高密度点负载转换应用。
    - 完全集成的 MOSFET 开关:简化电路设计,提高可靠性。
    - 微型功耗关闭:降低功耗,延长电池寿命。

    应用案例和使用建议


    应用场景
    MIC22601 可用于服务器和路由器、蓝光/DVD 播放机和录像机、计算机外围设备、基站、FPGA、DSP 和低电压 ASIC 的电源管理系统。此外,该产品还适用于需要高功率密度点负载转换的应用场合。
    使用建议
    为了确保最佳性能,请遵循以下建议:
    - 选择合适的输入电容器:建议每个 PVIN 引脚上放置一个 10µF 的陶瓷电容器以提供旁路。
    - 选择合适的输出电容器:推荐使用 X7R 或 X5R 陶瓷电容器,不建议使用 Y5V 或 Z5U 电容器。
    - 合理选择电感器:建议选择 0.22µH 到 4.7µH 的电感器,以满足电流要求和散热需求。确保电感器的饱和电流足以应对峰值电流。
    - 正确布局 PCB:将电感器尽量靠近 IC 的 SW 节点放置,以减少热耦合并提升效率。
    - 外部补偿网络:使用单个电阻器和电容器实现必要的极点和零点,以确保电压模式环路的稳定性。

    兼容性和支持


    MIC22601 产品具有良好的兼容性,可以与其它产品共同使用。Micrel 提供了详尽的技术文档和在线支持,帮助用户更好地理解和使用该产品。通过 Micrel 的官方网站可以获得最新的数据表和技术文档。

    常见问题与解决方案


    问题 1:如何设置延迟时间?
    解决办法:通过连接一个外部电容到 EN/DLY 引脚来设置延迟时间。延迟时间的计算公式为:
    \[ \text{延迟时间} = \frac{1.24V}{1\mu A \times C{DLY}} \]
    问题 2:如何设置软启动?
    解决办法:通过连接一个外部电容到 RC 引脚来实现软启动。软启动时间的计算公式为:
    \[ \text{软启动时间} = \frac{0.7V}{1\mu A \times C{RC}} \]
    问题 3:如何实现序列化控制?
    解决办法:通过连接多个 MIC22601,将 Enable/DLY 引脚相互连接,即可实现多个输出的序列化控制。根据需求调整连接方式以实现所需的电源序列化顺序。

    总结和推荐


    MIC22601 是一款高性能的同步降压调节器,具备高效率、快速瞬态响应、小体积等特点,非常适合用于高密度电源系统。凭借其优秀的电气特性和多种应用场景的支持,这款产品在数据中心、通信设备和消费电子产品等领域具有广阔的市场前景。我们强烈推荐用户选择 MIC22601 来构建高效、稳定的电源管理系统。

MIC22601YML-TR参数

参数
输出数量 1
最小输出电压 700mV
最大输入电压 5.5V
最小输入电压 2.6V
开关频率 4MHz
输出类型 Adjustable
同步整流器 Yes
功能 Step-Down
拓扑 Buck
最大输出电压 5.5V
长*宽*高 4mm*4mm*830μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
