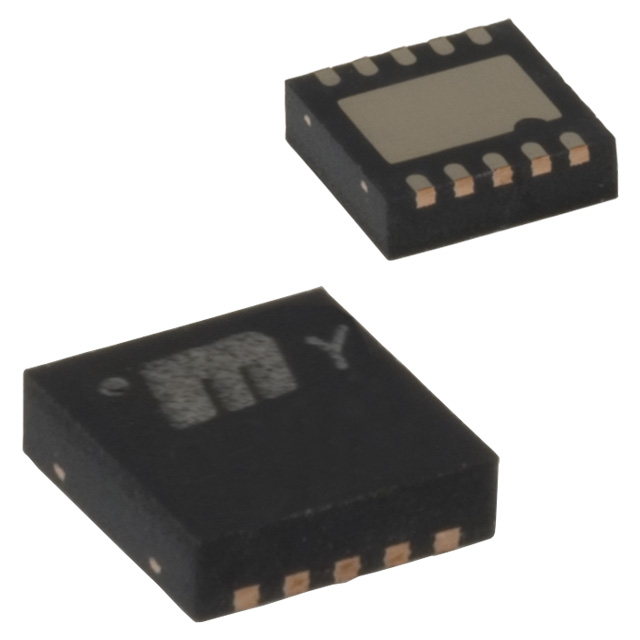

MIC23201YML T5

产品分类: DC-DC稳压器
产品描述: Buck Yes 2MHz Adjustable 1 3.6V 950mV 5.5V 2.7V MLF-10 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY DC-DC稳压器 MIC23201YML T5

MIC23201YML T5概述

    MIC23201 高性能2A同步降压调节器

    产品简介


    MIC23201 是由Micrel公司设计的一款高效2MHz、2A同步降压调节器,配备Hyper Speed Control™技术。这款产品主要应用于低电压点负载(Low Voltage Point of Load)、蓝光DVD播放机(Blu-Ray DVD Players)、网络设备(Networking Equipment)及机顶盒(Set Top Boxes)。它利用Hyper Speed Control技术实现超快瞬态响应,适合用于提供处理器核心电压,具有非常低的输出纹波电压和高效率的优点。

    技术参数


    - 输入电压:2.7V至5.5V
    - 输出电流:2A
    - 峰值效率:高达90%
    - 开关频率:2MHz
    - 电源开启电压:0.5V 至 1.2V
    - 保护功能:热关断和过流保护
    - 工作温度范围:-40°C至+125°C
    - 封装形式:10引脚3mm x 3mm MLF

    产品特点和优势


    - Hyper Speed Control:提供极快的瞬态响应,非常适合为处理器核心供电。
    - 小封装:仅需3mm x 3mm的MLF封装,占用极小的电路板空间。
    - 低纹波电压:通过使用较小的输出电容器实现输出纹波电压的显著降低。
    - 高效率:开关频率约为2MHz,可达到最高90%的峰值效率。
    - 软启动功能:通过内部软启动电路减少启动时的浪涌电流,防止输出电压过度上升。

    应用案例和使用建议


    在典型应用中,如低电压点负载系统,MIC23201在3.3V输入电压下,最大输出电流为2A时,效率可达90%以上。使用过程中,应注意以下几点:
    - 确保输入电容器容量至少为4.7µF的陶瓷电容,推荐使用22µF陶瓷电容以获得更好的效果。
    - 输出电容器建议选用ESR较低的陶瓷电容器,推荐使用22µF陶瓷电容器。
    - 选择合适的电感器时,可以考虑1µH至2.2µH的范围,以实现最佳瞬态响应或降低输出纹波。

    兼容性和支持


    - 兼容性:MIC23201的引脚布局和信号定义与大多数现有的电源模块兼容,易于集成到现有系统中。
    - 支持信息:制造商Micrel提供了详细的技术文档和支持服务,用户可以通过官方网站(http://www.micrel.com)下载相关资料。

    常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方案:通过连接反馈引脚(FB)上的电阻分压器来设置所需的输出电压。具体公式为 \( V{\text{OUT}} = \left(1 + \frac{R2}{R1}\right) \times V{\text{REF}} \),其中 \( V{\text{REF}} = 0.62V \)。
    - 问题2:在什么情况下需要使用软启动功能?
    - 解决方案:软启动功能适用于启动时防止输出电压过度上升的情况。通过连接软启动引脚(SS)上的电容来设定软启动时间,建议最小电容值为100pF。

    总结和推荐


    MIC23201凭借其高性能、高效率以及小体积的特点,在多种应用领域展现出强大的竞争力。其独特的Hyper Speed Control技术使得它特别适用于对瞬态响应要求较高的场合,例如服务器、网络设备等。强烈推荐该产品给对电源管理有较高要求的应用开发人员。无论是性能还是实用性,MIC23201都是一个理想的选择。

MIC23201YML T5参数

参数
功能 Step-Down
最大输出电压 3.6V
同步整流器 Yes
拓扑 Buck
最小输入电压 2.7V
输出数量 1
输出类型 Adjustable
开关频率 2MHz
最大输入电压 5.5V
最小输出电压 950mV
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MLF-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC23201YML T5厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC23201YML T5数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY MIC23201YML T5 MIC23201YML T5数据手册

MIC23201YML T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
