MIC24045-DIYFL-TR

产品分类: DC-DC稳压器
产品描述: Buck Yes 780KHz Programmable 1 1V 1V 19V 4.5V FQFN-20-EP 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: MIC24045-DIYFL-CT-ND
供应商: Digi-Key
标准整包数: 1

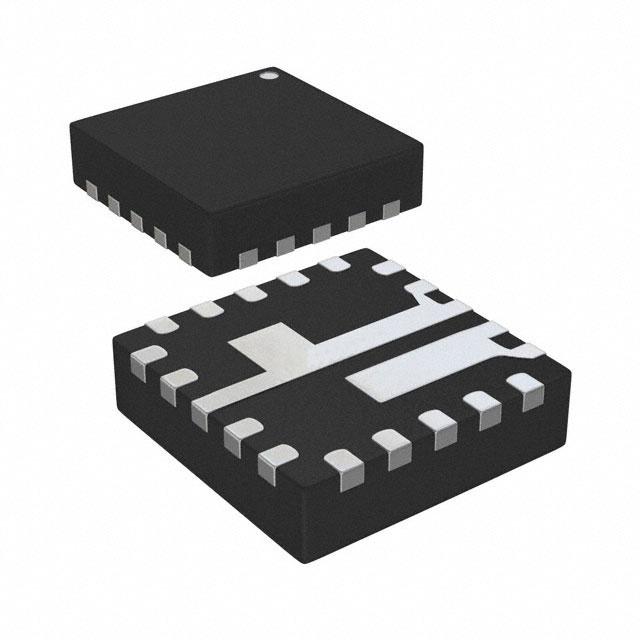

MICROCHIP TECHNOLOGY DC-DC稳压器 MIC24045-DIYFL-TR

MIC24045-DIYFL-TR概述

    # 高效宽输入范围同步降压调节器:MIC24045

    产品简介


    MIC24045 是一款由 Microchip 推出的 I²C 编程、高效率、宽输入电压范围的 5A 同步降压稳压器,广泛适用于计算和电信系统中的多电压轨应用环境。它具有灵活的编程能力,能够通过 I²C 接口调整输出电压、软启动斜率、开关频率、电流限制值及启动延迟等参数。凭借高效能的误差放大器、谷值电流模式控制技术和外部补偿,MIC24045 在效率和紧凑设计之间实现了最佳平衡。
    主要特点
    - 输入电压范围:4.5V 至 19V
    - 最大输出电流:5A
    - I²C 可编程输出电压范围:0.64V 至 5.25V
    - 开关频率可调:310kHz 至 1.35MHz
    - 输出电压精度:±1%
    - 温度范围:-40°C 至 +125°C
    应用领域
    - 服务器、数据存储、路由器和基站
    - FPGA、DSP 和低电压 ASIC 电源管理

    技术参数


    以下是 MIC24045 的核心技术参数汇总:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 | - | 19 | V |
    | 输出电压范围 | 0.64 | - | 5.25 | V |
    | 输出电流 | - | - | 5 | A |
    | 开关频率范围 | 310 | - | 1350 | kHz |
    | 效率 | - | 95 | - | % |
    | 温度范围 | -40 | - | 125 | °C |

    产品特点和优势


    MIC24045 凭借其卓越的 I²C 编程能力和多种灵活设置选项,成为数据中心、通信设备和高性能计算系统的理想选择。其主要特点包括:
    - 高效率:支持超过 95% 的效率,减少能量损耗,提高系统整体性能。
    - 高精度:±1% 的输出电压精度确保稳定的电源供应。
    - 广泛温度适应性:-40°C 至 +125°C 的工作温度范围使其适合恶劣的工作环境。
    - 全面诊断:通过 I²C 界面提供广泛的诊断和状态信息。
    这些特点使 MIC24045 在高要求的应用环境中脱颖而出,例如服务器、网络设备和工业控制系统。

    应用案例和使用建议


    应用案例
    MIC24045 常用于需要高功率密度和精准电压调节的应用场景。例如:
    - 服务器电源模块:为服务器提供稳定可靠的多电压输出。
    - 基站电源管理:支持多路供电,满足基站对高效能电源的需求。
    使用建议
    为了充分发挥 MIC24045 的性能,以下几点是关键:
    - 合理选择电感:根据目标负载电流选择合适电感值以优化效率和稳定性。
    - 散热管理:确保良好的散热条件以避免过热问题,尤其是在高负载条件下。

    兼容性和支持


    MIC24045 兼容其兄弟型号 MIC24046,方便用户进行从 I²C 编程到引脚编程的转换。此外,Microchip 提供详尽的技术文档和支持服务,包括详细的用户手册和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压和负载条件 |
    | 温度过高 | 改善散热措施或降低工作频率 |
    | I²C 通信失败 | 确保 I²C 接线正确且无干扰 |

    总结和推荐


    MIC24045 是一款高性能、高效率的同步降压稳压器,特别适合需要灵活电源管理的高端应用。凭借其广泛的输入电压范围、高精度输出电压和高效的 I²C 编程功能,它在市场上具有很强的竞争力。我们强烈推荐此产品用于需要高可靠性、高效率电源解决方案的场景。如果您正在寻找一款可靠且高效的稳压器,MIC24045 是您的不二之选。

MIC24045-DIYFL-TR参数

参数
最大输入电压 19V
最小输出电压 1V
拓扑 Buck
最小输入电压 4.5V
输出数量 1
输出类型 Programmable
同步整流器 Yes
开关频率 780KHz
最大输出电压 1V
功能 Step-Down
长*宽*高 3mm*3mm*850μm
通用封装 FQFN-20-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC24045-DIYFL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC24045-DIYFL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY MIC24045-DIYFL-TR MIC24045-DIYFL-TR数据手册

MIC24045-DIYFL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3696 ¥ 28.4731
25+ $ 2.6936 ¥ 22.5421
100+ $ 2.444 ¥ 20.4532
库存: 3749
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.47
