MIC23250-F4YMT-TR

产品分类: DC-DC稳压器
产品描述: Buck Yes 4MHz 2 5.5V 2.7V TMLF-10 贴片安装,黏合安装 2mm*2mm*550μm
供应商型号: 998-MIC23250-F4YMTTR
供应商: Mouser
标准整包数: 1

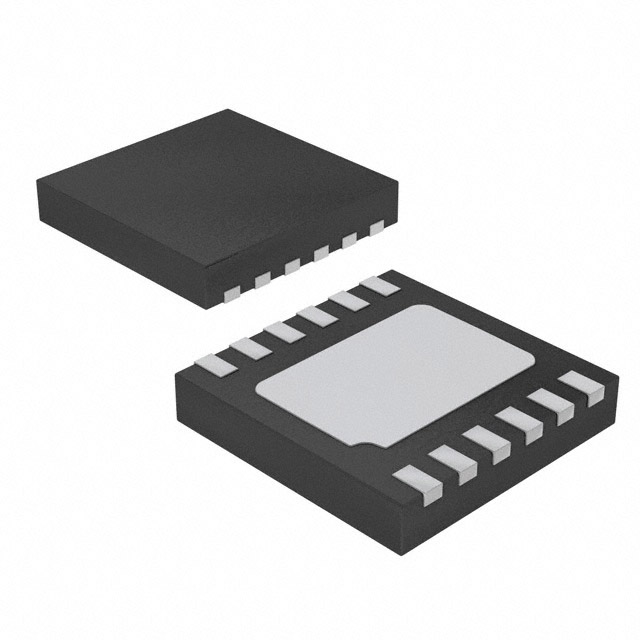

MICROCHIP TECHNOLOGY DC-DC稳压器 MIC23250-F4YMT-TR

MIC23250-F4YMT-TR概述


    产品简介


    MIC23250是一款高性能的4MHz双400mA同步降压调节器,具备Micrel公司的专利技术——HyperLight Load™模式。它设计用于提供处理器核心电压,具有超高的轻负载效率和极快的瞬态响应。此产品特别适用于移动手持设备、便携式媒体播放器、导航设备(如GPS)、Wi-Fi/WiMax/WiBro模块、数码相机、无线局域网卡及USB供电设备等领域。

    技术参数


    - 输入电压范围: 2.7V 至 5.5V
    - 输出电流: 双通道,每通道400mA
    - 峰值效率: 高达94%
    - 轻载效率: 在1mA时可达85%
    - 静态电流: 两个输出均开启时为33µA
    - 工作频率: 4MHz PWM操作
    - 开关节点电压: ±6V
    - 存储温度范围: -65°C 至 +150°C
    - 热阻抗: 2mm x 2mm Thin MLF-10 封装:70°C/W;2.5mm x 2.5mm Thin MLF-12封装:65°C/W
    - 绝对最大额定值: VIN最大为6V
    - 反馈电压: 0.720V

    产品特点和优势


    MIC23250的主要特点是其高效能的HyperLight Load™模式,在轻负载下仍保持高效率。它具备快速的瞬态响应能力,非常适合于处理处理器核心电压的需求。此外,该芯片采用小型封装(2mm x 2mm Thin MLF®),仅需六个外部组件即可实现双通道输出,从而显著节省板级空间。其内置软启动电路还能有效减少浪涌电流,确保启动时输出电压不会过冲。

    应用案例和使用建议


    MIC23250在多个应用场合表现优异,尤其是在移动手持设备中。例如,在智能手机的设计中,由于需要小体积且高效的电源管理,MIC23250能够通过紧凑的设计满足这些需求。在实际应用中,为了优化性能,建议选择合适的输入电容(如TDK C1608X5R0J475K, 4.7µF陶瓷电容)并合理布置PCB布局以减少噪声干扰。此外,对于不同的负载条件,可能需要调整电感和输出电容的参数以获得最佳效果。

    兼容性和支持


    MIC23250与其相关的电子元器件和设备具有良好的兼容性。制造商提供了丰富的文档支持和在线资源(如Micrel官网),以便于用户获取更多详细信息和技术支持。官方还提供了详尽的数据表和应用笔记,帮助工程师理解和使用这款产品。

    常见问题与解决方案


    用户在使用过程中可能会遇到的一些常见问题及其解决方案包括:
    1. 效率问题:检查输入电压和电感的选择是否合适。正确的电感值可以显著提高效率。
    2. 输出电压波动:确保反馈电阻网络正确配置,检查是否按照推荐值选择了反馈电阻。
    3. 热管理问题:确保散热设计符合要求,适当增加散热片或者使用导热垫。

    总结和推荐


    综上所述,MIC23250凭借其高效的HyperLight Load™模式和紧凑的封装设计,成为一款非常优秀的产品。它不仅适用于移动手持设备,还能广泛应用于各种便携式电子设备。考虑到其出色的性能和易于使用的特点,强烈推荐给需要高效电源管理解决方案的工程师和设计师。无论是开发新的电子产品还是改进现有产品,MIC23250都是一个理想的选择。

MIC23250-F4YMT-TR参数

参数
最大输出电压 -
输出类型 -
输出数量 2
同步整流器 Yes
最小输出电压 -
最小输入电压 2.7V
开关频率 4MHz
最大输入电压 5.5V
功能 Step-Down
拓扑 Buck
长*宽*高 2mm*2mm*550μm
通用封装 TMLF-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC23250-F4YMT-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC23250-F4YMT-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY MIC23250-F4YMT-TR MIC23250-F4YMT-TR数据手册

MIC23250-F4YMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 1.6905 ¥ 14.2847
库存: 0
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 0
直接购买
加入购物车
