MSC080SMA330B4

产品分类: 碳化硅场效应管
产品描述: Microchip N沟道MOS管, Vds=3300 V, 41 A, TO-247封装, 通孔安装
供应商型号: MSC080SMA330B4
供应商: 国内现货
标准整包数: 1

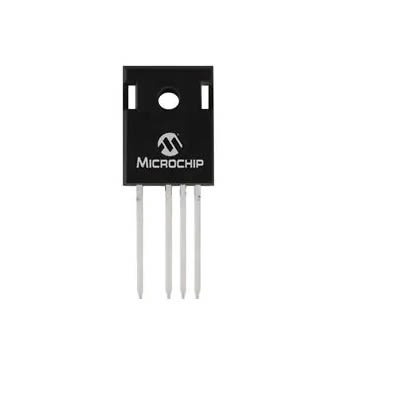

MICROCHIP TECHNOLOGY 碳化硅场效应管 MSC080SMA330B4

MSC080SMA330B4概述


    产品简介


    产品类型

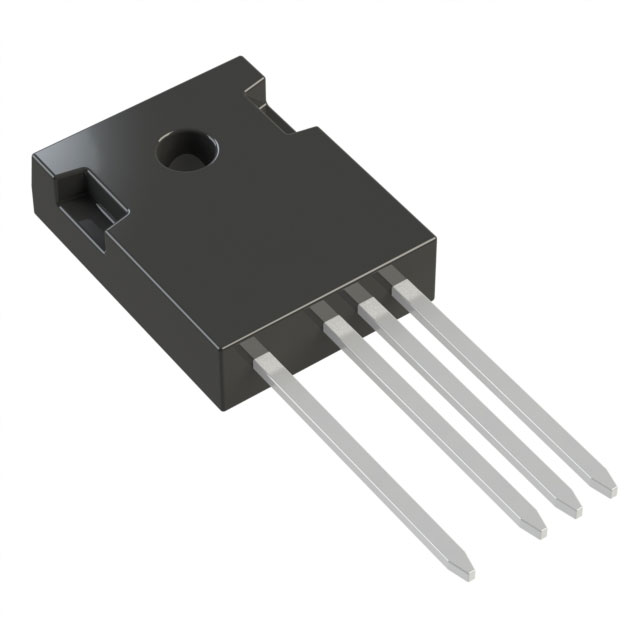

    MSC080SMA330B4 是一款3300V、80mΩ的碳化硅(SiC)N沟道功率MOSFET,采用TO-247 4引脚封装,带有源端感测。
    主要功能
    该器件具备低栅极电荷和低寄生电容,能够实现快速开关速度。此外,它具有稳定的高温工作能力,并且内置体二极管。它完全符合RoHS标准。
    应用领域
    该产品广泛应用于光伏逆变器、转换器和工业电机驱动;智能电网传输和分配;感应加热和焊接;HEV/EV动力系统及充电站;电源分配等领域。

    技术参数


    | 参数 | 规格 |

    | 最大漏源电压 (VDS) | 3300 V |
    | 持续漏极电流 (ID) | 41 A (TC=25°C)
    26 A (TC=100°C) |
    | 脉冲漏极电流 (IDM) | 100 A |
    | 栅源电压 (VGS) | -10 V ~ +23 V |
    | 功耗 (PD) | 381 W (TC=25°C) |
    | 源到壳热阻 (RθJC) | 0.22~0.33 °C/W |
    | 端子温度范围 | -55°C ~ +150°C |
    | 开启电阻 (RDS(on)) | 84~105 mΩ (VGS=20V, ID=30A) |
    | 门限电压 (VGS(th)) | 1.9 ~ 2.97 V |
    | 反向恢复时间 (trr) | 35 ns |
    | 反向恢复电荷 (Qrr) | 818 nC |

    产品特点和优势


    特点
    - 低栅极电荷和低寄生电容
    - 快速开关速度
    - 稳定的高温工作能力
    - 强大的反向恢复性能
    - 高可靠性
    - 符合RoHS标准
    优势
    - 提高系统效率并减少体积
    - 易于驱动和并联
    - 改善热性能和降低开关损耗
    - 消除了对外部自由轮转二极管的需求
    - 降低了系统的总拥有成本

    应用案例和使用建议


    应用案例
    - 光伏逆变器:由于高效的功率转换能力,适合用于提高系统的整体效率。
    - 工业电机驱动:其高可靠性和稳定性适用于各种工业应用场景。
    - 智能电网传输和分配:满足智能电网对高效能电力管理的要求。
    使用建议
    - 散热管理:由于工作温度范围较广,需要考虑良好的散热设计,特别是在高温环境下。
    - 电路布局:为了保证低寄生电容和快速开关速度,合理的电路布局是必要的。

    兼容性和支持


    - 兼容性:与现有的电路设计兼容,支持多种应用。
    - 支持:Microchip提供全方位的技术支持和文档资源,包括应用笔记、用户手册等,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时出现过温故障 | 确保适当的散热设计,并定期监测温度。 |
    | 开关速度慢 | 优化驱动电路,减少外部寄生电容的影响。 |
    | 开关过程中出现高频振荡 | 减少栅极电阻,优化门驱动设计。 |

    总结和推荐


    综上所述,MSC080SMA330B4是一款高性能、高可靠性的碳化硅MOSFET,适用于多种高压应用场合。它的高效能、易用性和较低的总拥有成本使其成为许多应用的理想选择。因此,我强烈推荐这款产品给需要高性能功率控制解决方案的用户。

MSC080SMA330B4参数

参数
Rds(On)-漏源导通电阻 105mΩ@ 30A,20V
Id-连续漏极电流 41A
通道数量 -
Vgs(th)-栅源极阈值电压 2.97V@3mA
Ciss-不同 Vds 时的输入最大电容 3.462nF@2400V
Vds-漏源极击穿电压 3.3KV
最大功率 -
击穿电压 -
最大功率耗散 381W(Tc)
配置 -
栅极电荷 55nC@ 20 V
FET类型 1个N沟道
Vgs-栅源极电压 -
Idss-饱和漏极电流 -
通用封装 TO-247-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

MSC080SMA330B4厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MSC080SMA330B4数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 碳化硅场效应管 MICROCHIP TECHNOLOGY MSC080SMA330B4 MSC080SMA330B4数据手册

MSC080SMA330B4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1175.8991
30+ ¥ 1099.8477
150+ ¥ 1055.8548
库存: 25
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 11758.99
