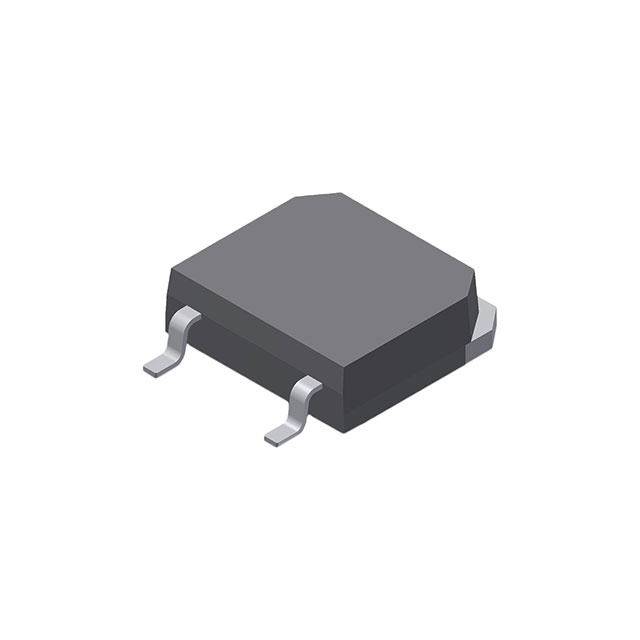

MSC080SMA120S

产品分类: 碳化硅场效应管
产品描述: 64nC@ 20 V 182W(Tc) 838pF@1000V 100mΩ@ 15A,20V 35A 1.2KV 2.8V@1mA 1个N沟道 D3PAK 贴片安装
供应商型号: NA-MSC080SMA120S
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 碳化硅场效应管 MSC080SMA120S

MSC080SMA120S概述


    产品简介


    硅碳化物(SiC)功率MOSFET
    Microchip的硅碳化物(SiC)功率MOSFET产品线旨在提高高压应用中的性能,同时降低总体拥有成本。MSC080SMA120B是一款1200V、80mΩ的SiC N通道功率MOSFET,采用TO-247封装。此类产品广泛应用于各种工业领域,如光伏逆变器、工业电机驱动、智能电网传输与分配、感应加热和焊接、电动汽车(HEV)动力传动系统及充电站等。

    技术参数


    关键规格:
    - VDSS(漏源电压): 1200V
    - ID(连续漏极电流,TC = 25°C): 40A
    - ID(连续漏极电流,TC = 100°C): 28A
    - IDM(脉冲漏极电流): 91A
    - VGS(栅源电压): 23V 到 -10V
    - PD(总功耗,TC = 25°C): 231W
    - RθJC(结至壳热阻抗): 0.50°C/W
    - TJ(工作结温): -55°C 至 175°C
    - RDS(on)(导通电阻): 80mΩ
    - Qg(总栅电荷): 72nC
    - EON(导通损耗): 362µJ
    - EOFF(关断损耗): 68µJ

    产品特点和优势


    优势:
    - 低电容和低栅极电荷:提升开关速度。
    - 内部栅极电阻低:确保快速可靠的体二极管。
    - 高温稳定运行:最高结温可达175°C。
    - 卓越的雪崩鲁棒性:保证长期可靠使用。
    - 符合RoHS标准:环保材料。
    - 高效率:使系统更轻、更紧凑。
    - 简单易驱动:并行操作方便。
    - 改进的热性能:降低开关损耗。
    - 无需外接续流二极管:减少系统成本。

    应用案例和使用建议


    典型应用:
    - 光伏逆变器和工业电机驱动
    - 智能电网传输与分配
    - 感应加热与焊接
    - HEV动力传动系统及充电桩
    - 电源与配电
    使用建议:
    - 在高功率转换应用中,考虑将MSC080SMA120B与散热良好的散热片配合使用,以确保安全的工作温度范围。
    - 在设计电路时,注意栅极电阻的选择,以平衡开关速度和功耗之间的关系。
    - 针对特定应用,可以通过仿真软件进行详细的电气性能验证,确保满足需求。

    兼容性和支持


    - 兼容性:MSC080SMA120B具有TO-247封装,易于安装和替换其他TO-247封装的器件。适用于现有系统的升级。
    - 支持:Microchip提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和在线技术支持。

    常见问题与解决方案


    常见问题:
    - 高温下工作性能下降:通过改善散热设计和选用高效散热片来缓解。
    - 栅极电荷过高导致误触发:适当调整栅极电阻值,减小栅极电荷影响。
    - 电流波动大:检查负载稳定性,并在必要时增加稳压措施。

    总结和推荐


    综合评价:
    - 优点:高效的高功率转换能力,出色的高温稳定性和鲁棒性,以及简单的驱动方式使其成为多种高压应用的理想选择。
    - 推荐:鉴于其卓越的性能和广泛的应用领域,我们强烈推荐使用Microchip的MSC080SMA120B SiC N通道功率MOSFET。该产品不仅提升了系统性能,还降低了总体成本,特别适合需要高可靠性和高效率的场合。

MSC080SMA120S参数

参数
击穿电压 -
栅极电荷 64nC@ 20 V
通道数量 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 100mΩ@ 15A,20V
Vds-漏源极击穿电压 1.2KV
Id-连续漏极电流 35A
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 838pF@1000V
最大功率耗散 182W(Tc)
Idss-饱和漏极电流 -
配置 -
最大功率 -
Vgs(th)-栅源极阈值电压 2.8V@1mA
通用封装 D3PAK
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

MSC080SMA120S厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MSC080SMA120S数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 碳化硅场效应管 MICROCHIP TECHNOLOGY MSC080SMA120S MSC080SMA120S数据手册

MSC080SMA120S封装设计

查看详情并下载
Symbol
Footprint
3D Model
