MIC28511-2YFL-T5

产品分类: DC-DC稳压器
产品描述: Buck Yes 200KHz~680KHz Adjustable 1 24V 800mV 60V 4.6V FCQFN-24 贴片安装,黏合安装
供应商型号: MCP-MIC28511-2YFL-T5
供应商: 海外现货
标准整包数: 1

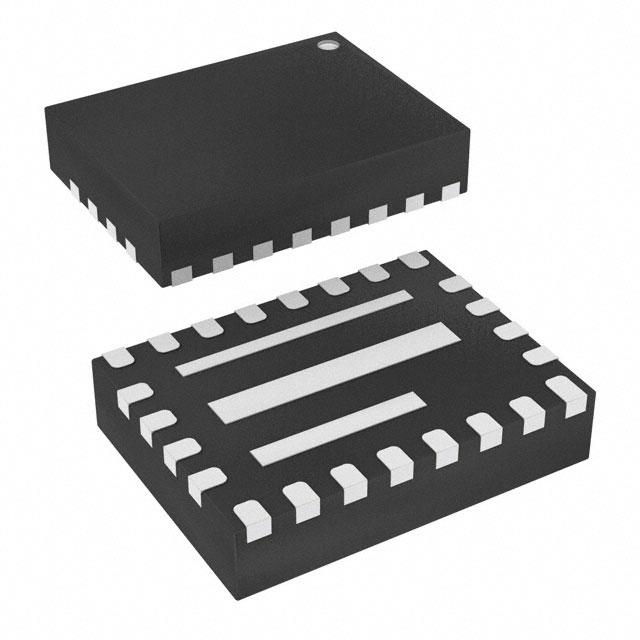

MICROCHIP TECHNOLOGY DC-DC稳压器 MIC28511-2YFL-T5

MIC28511-2YFL-T5概述

    # 具体说明:MIC28511同步降压开关调节器

    产品简介


    MIC28511是一款内部集成高侧和低侧N沟道MOSFET的同步降压开关调节器,适用于4.6V到60V宽输入电压范围的转换,能提供高达3A的输出电流。其具有HyperLight Load®和Hyper Speed Control®架构,确保在各种负载条件下的高性能。此产品广泛应用于工业电源、分布式供电系统、基站电源以及高压单板系统等领域。

    技术参数


    - 输入电压范围:4.6V至60V
    - 输出电流:最高3A
    - 集成高侧和低侧N沟道MOSFET
    - 工作频率:200kHz至680kHz可调
    - 软启动时间:固定5ms
    - 工作温度范围:-40°C至+125°C
    - 封装形式:24引脚3mm x 4mm FQFN
    - 保护机制:欠压锁定、过温关断、短路保护

    产品特点和优势


    MIC28511具备多种先进的保护措施,如欠压锁定、内部软启动、折叠式电流限制、"脉冲"模式短路保护及热关断功能。它采用HyperLight Load®和Hyper Speed Control®架构,能够实现高效的轻负载操作,显著减少所需的输出电容并提高轻负载效率。此外,5V内部稳压器支持单电源操作,大大简化了外围电路的设计。

    应用案例和使用建议


    MIC28511广泛用于工业电源、通信基站以及需要高压单板系统的场合。例如,在工业电源应用中,其高效率和稳定性能使其成为理想的电源解决方案。对于这些应用,推荐将输入电容器放置得尽可能靠近PVIN和PGND引脚,并确保反馈网络中的分压电阻值选择合理以获得精确的输出电压。
    使用建议
    - 确保输入和输出电容放置正确,以减少电磁干扰。
    - 根据具体应用调整电阻分压网络,以设置正确的输出电压。
    - 在进行硬件设计时,务必参考MIC28511的技术文档,特别是在选择电感器和电容器时,需考虑到其热性能和电气特性。

    兼容性和支持


    MIC28511可与其他符合标准的电源模块配合使用,通过调整相关的电阻网络来匹配不同的输入电压。制造商提供了详尽的支持文档和技术指南,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 输入电压超出范围
    - 解决方案:确认输入电压不超出最大额定值60V。

    2. 输出电压不稳定
    - 解决方案:检查反馈网络中的分压电阻是否准确设置。
    3. 热关断频繁触发
    - 解决方案:确保散热片安装良好,必要时增加外部散热装置。

    总结和推荐


    MIC28511凭借其高效率、广泛的输入电压范围以及丰富的保护特性,成为了高性能同步降压调节器的理想选择。其卓越的性能和多功能性使其非常适合工业和电信领域内的电源应用。强烈推荐将此产品纳入相关设计之中,以获得更可靠且高效的电源解决方案。

MIC28511-2YFL-T5参数

参数
最大输出电压 24V
最小输入电压 4.6V
功能 Step-Down
最小输出电压 800mV
开关频率 200KHz~680KHz
拓扑 Buck
最大输入电压 60V
输出数量 1
同步整流器 Yes
输出类型 Adjustable
通用封装 FCQFN-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC28511-2YFL-T5厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC28511-2YFL-T5数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY MIC28511-2YFL-T5 MIC28511-2YFL-T5数据手册

MIC28511-2YFL-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
