LM2576BT

产品分类: DC-DC稳压器
产品描述: Buck No 52KHz Adjustable 1 37V 1.23V 40V 4V TO-220-5 通孔安装
供应商型号: CY-LM2576BT
供应商: Avnet
标准整包数: 1

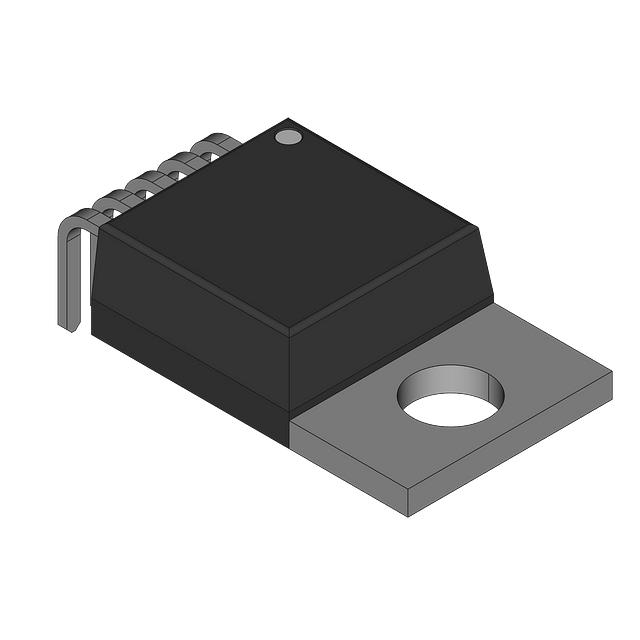

MICROCHIP TECHNOLOGY DC-DC稳压器 LM2576BT

LM2576BT概述


    产品简介


    产品名称: LM2576
    制造商: Micrel, Inc.
    产品类型: 单片集成降压(buck)开关稳压器
    主要功能:
    - 支持固定输出电压版本(3.3V、5V、12V)
    - 支持可调输出电压范围(1.23V至37V)
    - 高效能,可驱动3A负载
    - 具有内部频率补偿和固定频率振荡器
    - 适用于多种电源应用,包括高效率步降调节器、线性稳压器预调节器、开关稳压器等
    应用领域:
    - 高效率步降(降压)调节器
    - 线性稳压器预调节器
    - 开关稳压器
    - 正向到负极转换(反相Buck-Boost)
    - 使用最少外部组件的隔离式Flyback转换器
    - 负极Boost转换器

    技术参数


    技术规格:
    - 输入电压范围:4V至40V
    - 输出电压范围:1.23V至37V
    - 固定输出版本:3.3V、5V、12V
    - 调整范围:1.23V至37V
    - 输出电流:最高可达3A
    - 工作温度范围:-40°C 至 +85°C
    电气特性:
    - 效率:固定版本通常>80%
    - 振荡器频率:52kHz ±10%
    - 反馈电压精度:固定版本±3%,可调版本±2%
    - 低功耗待机模式,IQ通常<200µA
    工作环境:
    - 最大工作电压:40V
    - 存储温度范围:-65°C 至 +150°C
    - 最大接合温度:150°C

    产品特点和优势


    特点:
    - 内部频率补偿和固定频率振荡器,减少外部组件数量
    - 内置热关断和电流限制保护,增强系统可靠性
    - 采用标准电感器,易于设计
    - 提供TO-220和TO-263两种封装形式
    优势:
    - 与传统的三端可调线性稳压器相比,大大减少了散热需求,有些情况下甚至不需要散热片
    - 高效率,减少了能量损耗
    - 简化设计,缩短开发周期
    - 提供多种固定输出电压选择和可调电压范围,适应性强

    应用案例和使用建议


    应用场景:
    - 高效率步降调节器
    - 线性稳压器预调节器
    - 开关稳压器
    使用建议:
    - 在设计电源电路时,应考虑电感器、输入和输出电容的选择,以确保系统的整体性能
    - 对于负载变化大的场合,应考虑增加额外的滤波电容以减少输出电压波动
    - 为了达到最佳性能,建议按照手册中的测试电路布局进行布线,减少引线电感和地环路

    兼容性和支持


    兼容性:
    - 该产品支持与标准电感器搭配使用,便于设计不同类型的开关电源
    支持:
    - Micrel, Inc.提供详尽的技术文档和支持,包括产品手册、应用笔记和设计指南
    - 供应商提供技术支持,解答用户在使用过程中遇到的问题

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:无法启动
    - 解决方案: 检查输入电压是否在4V至40V之间,确认反馈回路连接正确,以及电感器和电容器的参数是否匹配。
    - 问题:输出电压不稳定
    - 解决方案: 检查输入电压是否稳定,检查电感器和电容是否符合要求,尝试调整外部电阻值以微调输出电压。
    - 问题:过热
    - 解决方案: 检查散热片是否安装正确,必要时增加外部散热片或提高铜箔面积以增强散热效果。

    总结和推荐


    总结:
    LM2576是一款高效率的单片集成降压开关稳压器,具有广泛的应用范围和强大的性能。它通过减少外部组件数量和内置保护机制,简化了电源设计,提高了系统的可靠性和效率。
    推荐:
    鉴于LM2576的强大功能和广泛的应用领域,强烈推荐在需要高效电源转换的应用中使用该产品。特别是在需要高效率、小尺寸和高可靠性电源的设计中,LM2576将是一个理想的选择。

LM2576BT参数

参数
功能 Step-Down
开关频率 52KHz
最小输出电压 1.23V
输出数量 1
最大输出电压 37V
同步整流器 No
输出类型 Adjustable
最大输入电压 40V
拓扑 Buck
最小输入电压 4V
通用封装 TO-220-5
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

LM2576BT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LM2576BT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY LM2576BT LM2576BT数据手册

LM2576BT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8231 ¥ 7.0825
300+ $ 0.8155 ¥ 7.0187
500+ $ 0.808 ¥ 6.9549
1000+ $ 0.7853 ¥ 6.6359
5000+ $ 0.7853 ¥ 6.6359
库存: 72431
起订量: 142 增量: 1
交货地:
最小起订量为:100
合计: ¥ 708.25
