MIC4685WR-TR

产品分类: DC-DC稳压器
产品描述: Buck No 200KHz Adjustable 1 28.2V 1.235V 30V 4V SPAK-7 贴片安装,黏合安装 2.03mm(高度)
供应商型号: MIC4685WR-TR
供应商: 国内现货
标准整包数: 750

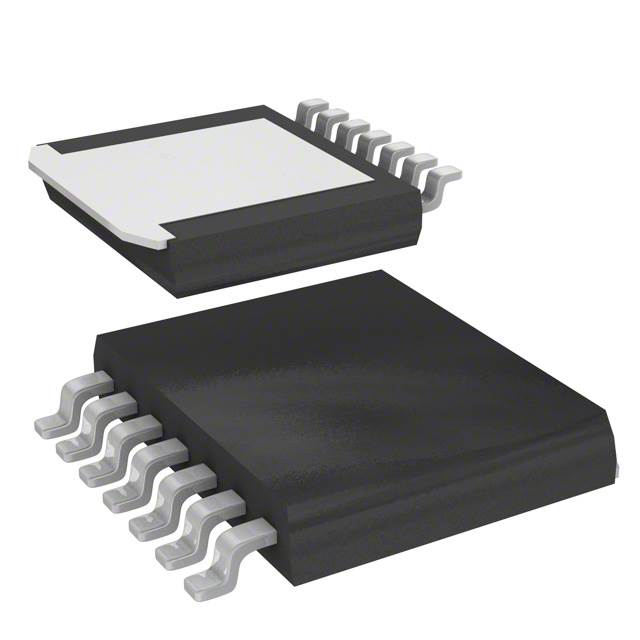

MICROCHIP TECHNOLOGY DC-DC稳压器 MIC4685WR-TR

MIC4685WR-TR概述


    产品简介


    MIC4685 3A SPAK SuperSwitcher™ Buck Regulator
    MIC4685 是由Micrel公司设计的一款高效率、紧凑型开关稳压器。它采用200kHz的降压(Buck)模式工作,提供高达3A的连续输出电流。SuperSwitcher™是Micrel公司的注册商标。此款调节器具有高转换效率、高集成度和广泛的应用范围,特别适用于电源管理和电池充电等领域。

    技术参数


    - 输入电压范围: 4V至30V(34V瞬态)
    - 固定频率: 200kHz PWM操作
    - 输出电压可调: 1.235V
    - 持续输出电流: 3A
    - 工作效率: 超过85%
    - 保护机制: 过流保护、短路保护、热关断
    - 封装类型: 7针SPAK封装
    - 温度范围: -40°C至+125°C
    - 典型应用: 点负载电源、高效降压调节器、基带站、LCD电源等

    产品特点和优势


    MIC4685 的显著特点如下:
    - 低2mm外形尺寸: 采用7针SPAK封装,节省PCB空间。
    - 宽输入电压范围: 支持4V到30V的宽输入电压范围,确保设备能在多种环境下稳定运行。
    - 过温保护和短路保护: 高度可靠,内置过流保护、频率折叠短路保护和热关断,避免设备损坏。
    - 高效率: 可达到85%以上的转换效率,在各种输出电流范围内保持高效能。

    应用案例和使用建议


    MIC4685 广泛应用于多个领域,如点负载电源、5V至3.3V/2A转换、12V至5V/3.3V/2.5V/1.8V 3A转换、双输出±5V转换等。例如,对于5V至3.3V/2A的转换,可以参考下图中的电路配置来实现。
    ```plaintext
    | IN | BS | FB | EN | GND | SW |
    |
    | VIN| BS | FB | EN | GND | SW |
    ```
    使用建议:
    - 确保输入电容和输出电容靠近输入和输出引脚,以减少杂散电感。
    - 尽量保持反馈引脚远离开关节点(通常为L1和D1),以减少干扰。
    - 增加外部去耦电容,改善瞬态响应。

    兼容性和支持


    MIC4685 与多种其他电子元器件和设备兼容,可以在多种应用场景中使用。制造商Micrel提供了详细的技术文档和支持服务,包括数据手册、评估板和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在规定的范围内,确认使能引脚是否连接正确。 |
    | 输出电压不稳定 | 确认反馈电阻阻值是否准确,检查反馈网络是否存在问题。 |
    | 设备过热 | 检查散热设计是否合理,是否满足散热要求。 |

    总结和推荐


    综上所述,MIC4685 是一款高效、可靠的开关稳压器,适合广泛的应用场景。其独特的功能和优势使其在市场上具有很高的竞争力。如果您的应用需要一个高性能、高效率的电源管理解决方案,MIC4685 绝对是一个值得考虑的选择。

MIC4685WR-TR参数

参数
最小输入电压 4V
功能 Step-Down
输出类型 Adjustable
开关频率 200KHz
同步整流器 No
最大输入电压 30V
拓扑 Buck
输出数量 1
最小输出电压 1.235V
最大输出电压 28.2V
长*宽*高 2.03mm(高度)
通用封装 SPAK-7
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

MIC4685WR-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC4685WR-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY MIC4685WR-TR MIC4685WR-TR数据手册

MIC4685WR-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
