MIC33050-AYHL-TR

产品分类: DC-DC稳压器
产品描述: Buck Yes 4MHz Adjustable 1 4.9V 400mV 5.5V 2.7V MLF-12 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: 2851542
供应商: 海外现货
标准整包数: 1

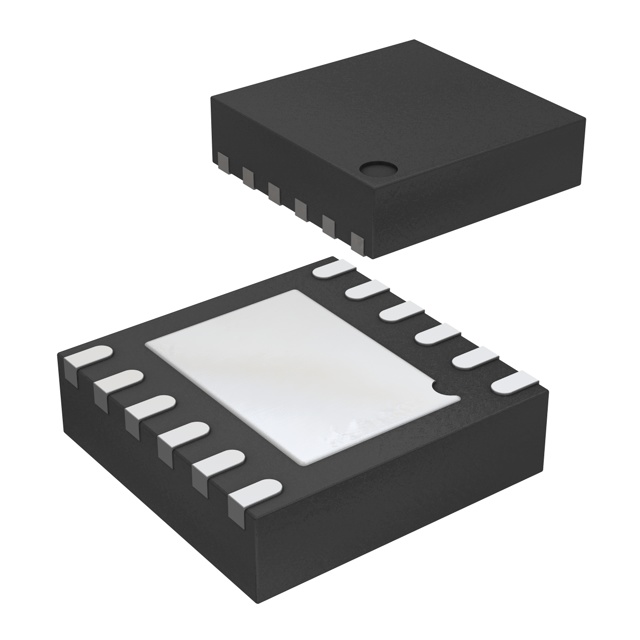

MICROCHIP TECHNOLOGY DC-DC稳压器 MIC33050-AYHL-TR

MIC33050-AYHL-TR概述

    # MIC33050 高效同步降压调节器技术手册

    产品简介


    MIC33050 是一款高效能的同步降压(step-down)调节器,由Microchip公司设计和生产。该产品采用内部电感器并具有HyperLight Load®架构,具备最佳的轻负载效率和瞬态性能。它适用于多种应用领域,包括MPU电源、便携式仪器、可穿戴设备、空间受限的MCU系统、射频模块及USB供电设备。

    技术参数


    - 输入电压:2.7V 至 5.5V
    - 输出电流:最高可达600 mA
    - 固定和可调输出电压:支持
    - 无外部电感器需求
    - 超快瞬态响应
    - 静态电流:20 µA
    - 开关频率:4 MHz(PWM模式)
    - 低输出电压纹波
    - 峰值效率:>93%
    - 在1 mA时的效率:>85%
    - 微功耗关断
    - 封装:12引脚 3 mm x 3 mm HDFN
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    - 高效率:在不同负载条件下,峰值效率高达93%,并在1 mA小电流时也能保持超过85%的效率。
    - 快速瞬态响应:由于采用HyperLight Load®架构,即使负载从轻负载转换为全负载,该芯片也只需一个小输出电容即可吸收瞬态负载。
    - 超低静态电流:静态电流仅为20 µA,在待机模式下大大降低功耗。
    - 紧凑封装:3 mm x 3 mm的小尺寸封装,适合空间受限的应用。

    应用案例和使用建议


    应用案例
    MIC33050 已经被广泛应用于以下场合:
    - 便携式设备:如手持仪器,因为其低静态电流可以延长电池使用寿命。
    - 物联网设备:例如可穿戴设备和无线模块,其高效性能对于延长设备续航时间至关重要。
    - 工业控制:如射频模块和空间受限的MCU系统,适合于需要高集成度和高效能的场合。
    使用建议
    - 输入滤波电容器选择:推荐使用至少2.2 µF的陶瓷电容器,且电容器材质建议使用X5R或X7R以确保稳定性能。
    - 输出滤波电容器选择:建议使用等效串联电阻(ESR)低的陶瓷电容器,例如X7R或X5R,避免高温下的高阻性。
    - 启动电容器配置:启动电容器(CFF)应与误差放大器(SNS)针脚连接,以提高整体性能。

    兼容性和支持


    - 兼容性:MIC33050 可与其他标准电子元件配合使用,其封装规格为12针3 mm x 3 mm HDFN,易于在印刷电路板上集成。
    - 厂商支持:Microchip提供详尽的技术支持和文档,包括产品手册、应用指南和技术支持热线,确保客户能够充分理解和使用该产品。

    常见问题与解决方案


    1. 如何设置输出电压?
    - 解决方案:通过调整反馈电阻网络(R1 和 R2),利用公式 VOUT = 0.4V (R1/R2 + 1) 来计算输出电压。
    2. 输出电压波动大怎么办?
    - 解决方案:检查输出电容的选择是否符合推荐规格,建议使用低ESR陶瓷电容器。
    3. 静态电流过高怎么办?
    - 解决方案:确认EN引脚正确接地,如果要进入微功率关断模式,确保将EN引脚拉低。

    总结和推荐


    总体来看,MIC33050 高效同步降压调节器是一款高性能的解决方案,特别适用于便携式和空间受限的应用场景。其高效的性能、超低的静态电流以及紧凑的设计使其在市场上具备强大的竞争力。因此,我们强烈推荐这一产品给需要高效率、高集成度和长寿命解决方案的工程师和设计师们。

MIC33050-AYHL-TR参数

参数
同步整流器 Yes
功能 Step-Down
最大输入电压 5.5V
最大输出电压 4.9V
开关频率 4MHz
拓扑 Buck
最小输入电压 2.7V
输出类型 Adjustable
最小输出电压 400mV
输出数量 1
长*宽*高 3mm*3mm*850μm
通用封装 MLF-12
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MIC33050-AYHL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC33050-AYHL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY MIC33050-AYHL-TR MIC33050-AYHL-TR数据手册

MIC33050-AYHL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
