ADM00664

产品分类: DC-DC稳压器
产品描述: 500KHz 1,Non-Isolated 3 9V(Typ),12V(Typ),24V(Typ)(DC) 9V(Typ)/12(Typ)/24(Typ)VDC 5.5V 2.4V
供应商型号: ADM00664
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY DC-DC稳压器 ADM00664

ADM00664概述

    # MCP1663 9V/12V/24V Output Boost Regulator Evaluation Board User’s Guide

    产品简介

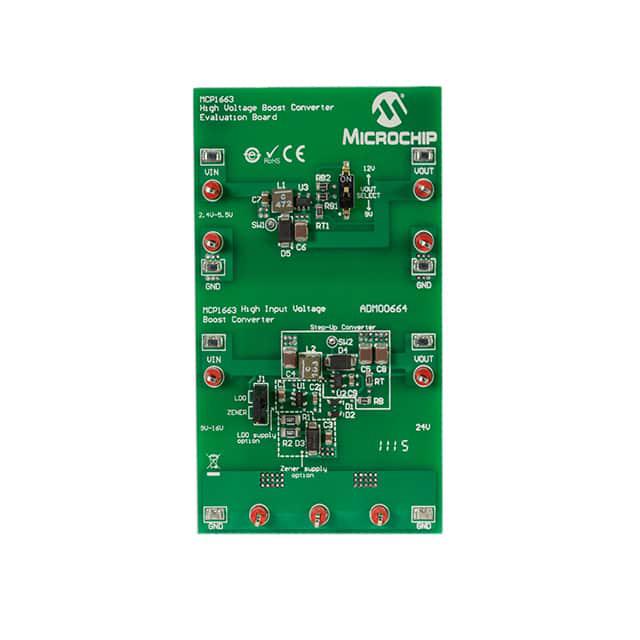

    MCP1663 9V/12V/24V输出升压调节器评估板是为评估和演示Microchip Technology的MCP1663开关升压调节器而设计的。该评估板展示了MCP1663在两种不同应用中的能力:
    - 9V或12V可选输出升压转换器应用(来自外部电压源,例如Li-Ion电池,升压至9V或12V)。
    - 24V输出升压转换器应用(由高压输入轨供电,例如9V到16V之间)。通过J1跳线可以选择使用低压降稳压器(LDO)或齐纳二极管电路来降低VIN电压。

    技术参数


    以下是MCP1663的技术规格和性能参数:
    - 输出电压范围: 9V、12V或24V。
    - 输入电压范围: VIN = 2.4V至5.5V。
    - 固定频率: 500 kHz。
    - 开关频率: 非同步,脉宽调制(PWM)。
    - 内部开关电阻: 400 mΩ(36V)。
    - 保护特性:
    - 欠压锁定(UVLO):UVLOSTOP = 1.85V,UVLOSTART = 2.3V。
    - 过压保护(OVP):当反馈引脚接地或断开时。
    - 短路保护。
    - 关断模式:通过将EN引脚拉低至GND实现。
    - 静态电流: 300 nA(典型值)。

    产品特点和优势


    - 高效率: 高达95%的转换效率。
    - 紧凑设计: 尺寸小,适合便携式设备和小型电子产品。
    - 易于使用: 简化的安装和操作步骤,适用于快速原型设计。
    - 灵活性: 支持多种输入电压范围,可适应不同的应用需求。
    - 集成度高: 集成开关、脉宽调制控制器,减少外部元件数量。

    应用案例和使用建议


    应用案例
    - 锂电池升压应用: 使用单节或双节锂离子电池(3.7V或7.4V)升压至9V或12V,用于驱动LED灯、LCD背光或其他低压设备。
    - 车载应用: 从汽车电池(12V)升压至24V,用于驱动某些特殊设备或模块。
    - 工业应用: 用于需要更高电压的应用场合,如传感器电源或电机驱动。
    使用建议
    - 在设计中使用J1跳线选择合适的电压降方法(LDO或齐纳二极管),以满足不同的输入电压要求。
    - 考虑散热管理,尤其是在连续高负载条件下。
    - 选择合适的输出电容和输入电容(COUT、CIN),以确保稳定的输出电压和最小的纹波。

    兼容性和支持


    MCP1663与多种电子元器件和设备兼容,包括锂离子电池、碱性电池和其他电源模块。Microchip提供了全面的技术支持和文档资源,包括数据手册、应用笔记和技术支持服务。

    常见问题与解决方案


    - 问题: 设备在启动时无法正常工作。
    - 解决方案: 检查输入电压是否在指定范围内(2.4V至5.5V),确认所有连接是否正确。
    - 问题: 输出电压不稳定。
    - 解决方案: 确认输出电容(COUT)容量足够大,检查是否有纹波过大或短路情况。
    - 问题: 设备过热。
    - 解决方案: 检查散热措施是否有效,确保良好的通风环境。

    总结和推荐


    MCP1663 9V/12V/24V输出升压调节器评估板是一款高效、灵活且易于使用的升压转换器,适用于各种应用场合。它的主要优点包括高效率、紧凑设计和强大的保护特性。强烈推荐给需要高效升压解决方案的设计工程师和开发者。
    如果您正在寻找一种可靠的升压解决方案,MCP1663将是您的理想选择。该评估板提供了丰富的应用场景和详细的使用指南,帮助您轻松实现设计目标。

ADM00664参数

参数
最小输入电压 2.4V
开关频率 500KHz
功能 -
最小输出电压 9V(Typ)/12(Typ)/24(Typ)VDC
同步整流器 -
最大输出电压 9V(Typ),12V(Typ),24V(Typ)(DC)
输出数量 3
输出类型 1,Non-Isolated
最大输入电压 5.5V
拓扑 -
零件状态 在售
包装方式 盒装
