NID60S24-15

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 250KHz DC,Fixed 1 15V 53V 20V SIP 通孔安装 50.8mm*10.7mm*26mm
供应商型号: NID60S24-15
供应商: Master
标准整包数: 1

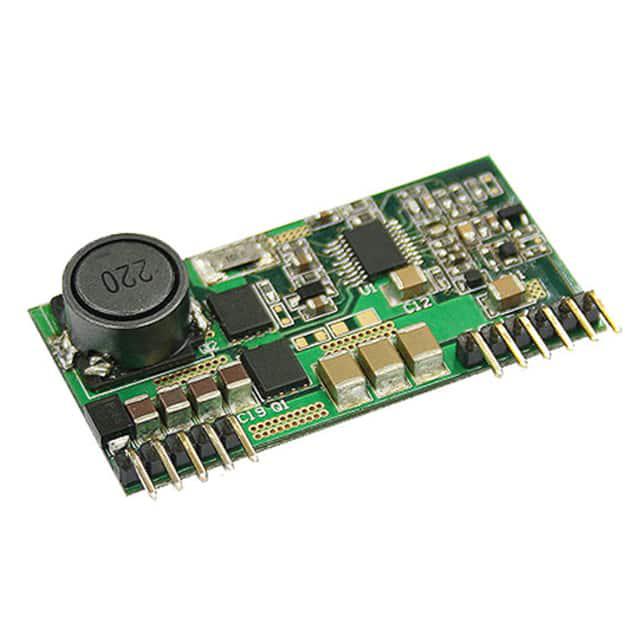

MEAN WELL/台湾明纬 DC-DC稳压器 NID60S24-15

NID60S24-15概述

    NID60系列DC-DC非隔离单输出转换器技术手册

    一、产品简介


    NID60系列DC-DC非隔离单输出转换器(以下简称NID60系列)是一系列高性能的直流到直流转换器,适用于广泛的应用领域,如通信设备、工业自动化、医疗设备和军事应用。这些转换器具有高效率、稳定可靠的输出和广泛的输入电压范围,能够满足不同环境下的使用需求。

    二、技术参数


    NID60系列DC-DC非隔离单输出转换器的主要技术规格如下:
    | 规格 | NID60S24-05 | NID60S24-12 | NID60S24-15 | NID60S48-24 |

    | 输入电压范围 | 20~53VDC | 20~53VDC | 20~53VDC | 20~53VDC |
    | 输出电流范围 | 0~4A | 0~4A | 0~4A | 0~2.5A |
    | 输出电压 | 5V | 12V | 15V | 24V |
    | 额定功率 | 20W | 48W | 60W | 60W |
    | 开关频率 | 250kHz | 250kHz | 250kHz | 250kHz |
    | 效率(典型值) | 95% | 96% | 95% | 90% |
    | 电压纹波与噪声(最大值) | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p |
    | 线路调节 | ±2.0% | ±2.0% | ±2.0% | ±2.0% |
    | 负载调节 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
    | 工作温度范围 | -25°C ~ +65°C | -25°C ~ +65°C | -25°C ~ +65°C | -25°C ~ +65°C |
    | 工作湿度 | 20% ~ 85%RH非冷凝 | 20% ~ 85%RH非冷凝 | 20% ~ 85%RH非冷凝 | 20% ~ 85%RH非冷凝 |
    | 储存温度、湿度 | -25°C ~ +105°C, 10% ~ 85%RH | -25°C ~ +105°C, 10% ~ 85%RH | -25°C ~ +105°C, 10% ~ 85%RH | -25°C ~ +105°C, 10% ~ 85%RH |

    三、产品特点和优势


    NID60系列DC-DC非隔离单输出转换器具有以下独特功能和优势:
    - 高效率:高达96%的效率,减少能源浪费。
    - 宽输入电压范围:20~53VDC,适应不同的电源输入。
    - 高可靠性:工作温度范围广,能够适应恶劣环境。
    - 远程控制功能:可通过R.C端口进行远程控制,方便系统管理。
    - 小型化设计:尺寸仅为50.8×26×10.7mm,适合紧凑空间的应用。
    - 短路保护:采用防浪涌模式自动恢复,提供双重保护机制。

    四、应用案例和使用建议


    NID60系列广泛应用于通信设备、工业自动化等领域。例如,在工业自动化系统中,该系列可以作为电源模块,为各种传感器和执行机构提供稳定的直流电源。使用建议包括:
    - 在高负载环境下使用时,注意监测温度变化,避免过热。
    - 使用适当的外部电容以保证输出稳定性。
    - 选择合适的安装位置,确保良好的散热条件。

    五、兼容性和支持


    NID60系列转换器与其他标准电子元件高度兼容,可轻松集成到现有系统中。厂家提供详细的技术支持文档和在线技术支持服务,以帮助用户解决使用过程中的任何问题。

    六、常见问题与解决方案


    - 问题1:启动后无法正常输出电压
    - 解决方案:检查输入电压是否在规定范围内,确认R.C端口连接正确。
    - 问题2:工作过程中发热严重
    - 解决方案:检查散热条件是否良好,适当增加外部风扇或散热片。
    - 问题3:输出电压不稳定
    - 解决方案:检查外部电容是否达到要求规格,必要时更换电容。

    七、总结和推荐


    总体而言,NID60系列DC-DC非隔离单输出转换器以其高效率、稳定可靠和广泛应用范围,成为市场上一款极具竞争力的产品。对于需要高效率和高可靠性的应用场景,强烈推荐使用此系列转换器。通过以上分析和说明,我们相信NID60系列将为您的项目带来卓越的性能和便利。

NID60S24-15参数

参数
开关频率 250KHz
最大输出电压 15V
同步整流器 -
输出类型 DC,Fixed
输出数量 1
最小输入电压 20V
最大输入电压 53V
拓扑 -
最小输出电压 -
功能 -
长*宽*高 50.8mm*10.7mm*26mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

NID60S24-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 NID60S24-15 NID60S24-15数据手册

NID60S24-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.775 ¥ 277.6043
10+ $ 29.5063 ¥ 245.3327
20+ $ 27.2738 ¥ 226.6504
50+ $ 27.1452 ¥ 222.2918
库存: 38
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 277.6
直接购买
加入购物车
