NSD10-12S3

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 1 3.3V 36V 9.8V 通孔安装 50.8mm*25.4mm*10.5mm
供应商型号: TW-NSD10-12S3
供应商: 国内现货
标准整包数: 1

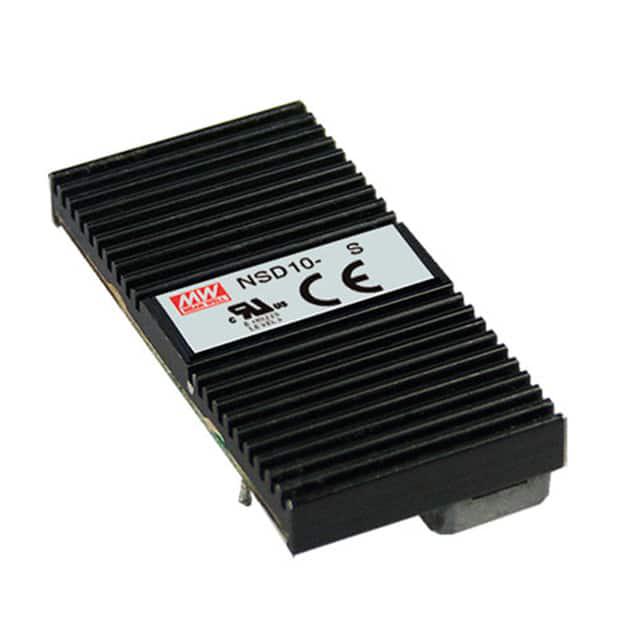

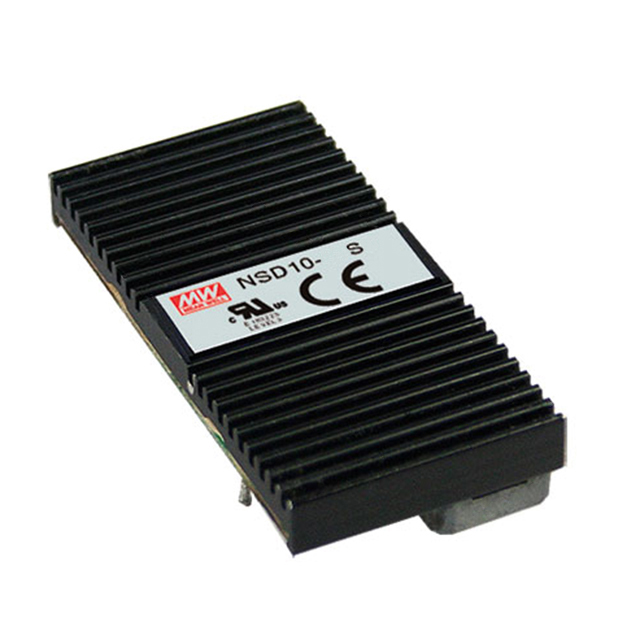

MEAN WELL/台湾明纬 DC-DC稳压器 NSD10-12S3

NSD10-12S3概述


    产品简介


    NSD10-S系列电源模块是一款高效稳定的DC-DC转换器,专为高可靠性要求的应用设计。该系列产品提供了单输出电压选择,涵盖3.3V、5V、9V、12V和15V多种规格,能够满足不同负载需求。其核心功能是将输入直流电压转换为所需的稳定输出电压,适用于工业控制、通信设备、医疗仪器、铁路交通等多个领域。凭借高效率、紧凑尺寸和出色的稳定性,NSD10-S系列已成为行业内的主流选择之一。

    技术参数


    以下是NSD10-S系列的技术规格概要:
    | 参数 | 规格范围 |

    | 输入电压范围(VDC) | 9.8 ~ 36VDC |
    | 输出电压规格 | 3.3V, 5V, 9V, 12V, 15V |
    | 额定电流(A) | 2.5A, 2A, 1.1A, 0.83A, 0.67A |
    | 额定功率(W) | 8.25W ~ 10W |
    | 线性调整率(%) | ±1.0% |
    | 负载调整率(%) | ±2.0% |
    | 效率(典型值) | 72% ~ 80% |
    | 工作温度范围(℃) | -25 ~ +70℃ |
    | 存储温度范围(℃) | -40 ~ +85℃ |
    | 安全标准 | UL60950-1, EN60950-1 |

    产品特点和优势


    NSD10-S系列具有以下显著特点和优势:
    1. 高效率:典型效率高达80%,适合能量敏感型应用。
    2. 宽输入电压范围:支持多种供电环境,适应性强。
    3. 高可靠性和稳定性:满足严格的工业和铁路标准,提供长寿命。
    4. 内置保护机制:具备过压保护(OVP)、短路保护和过流限制功能。
    5. 小型化设计:体积小巧,适合空间受限的应用场合。
    6. 良好兼容性:逻辑兼容CMOS或TTL开放集电极电路。

    应用案例和使用建议


    应用案例
    NSD10-S系列广泛应用于各种领域,例如:
    - 工业自动化:用于传感器供电和控制系统。
    - 通信设备:为网络设备提供稳定电源。
    - 轨道交通:承受极端环境条件下的可靠运行。
    使用建议
    - 输入电压匹配:确保输入电压处于规定的范围内,避免超出额定值导致损坏。
    - 散热管理:在满载情况下,注意模块的温升情况,必要时加装散热片。
    - 负载调整:根据负载大小调节输出电压,以达到最佳性能。

    兼容性和支持


    NSD10-S系列具备良好的外部接口兼容性,可与多种主控芯片及电路板设计无缝对接。此外,制造商提供了全面的技术支持,包括产品手册、样品申请和技术咨询服务,帮助客户快速完成产品开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内 |
    | 过热报警 | 改善散热措施或降低负载 |
    | 开关频率异常 | 检查控制电路连接是否正确 |

    总结和推荐


    综上所述,NSD10-S系列是一款性能优异、应用广泛的DC-DC电源模块。其高效能、高可靠性以及灵活的应用场景使其成为许多高端设备的理想选择。如果您需要一款稳定、高效且易于集成的电源解决方案,NSD10-S系列无疑是您的首选。
    推荐指数:⭐⭐⭐⭐⭐

NSD10-12S3参数

参数
输出数量 1
最大输出电压 3.3V
输出类型 -
功能 -
最小输出电压 -
同步整流器 -
拓扑 -
最小输入电压 9.8V
开关频率 -
最大输入电压 36V
长*宽*高 50.8mm*25.4mm*10.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

NSD10-12S3数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 NSD10-12S3 NSD10-12S3数据手册

NSD10-12S3封装设计

查看详情并下载
Symbol
Footprint
3D Model
