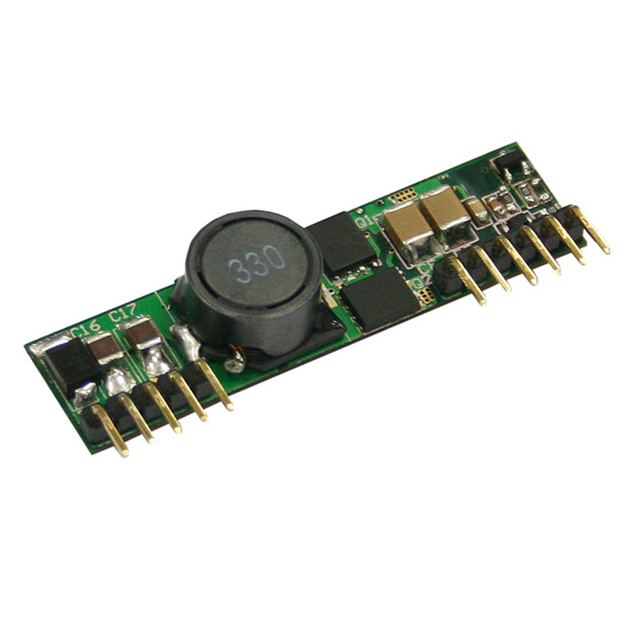

NID30S24-05

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 250KHz DC,Fixed 1 5V 53V 20V SIP 通孔安装 50.8mm*10.7mm*13mm
供应商型号: CGC-NID30S24-05
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 NID30S24-05

NID30S24-05概述


    产品简介


    本篇技术手册介绍的是NID30系列非隔离式单输出直流-直流转换器。该系列产品主要用于各种电源转换需求,适用于广泛的工业及商业应用领域。它提供多种电压输出选项,包括12.5W、30W不同规格的产品型号(NID30S24-05、NID30S24-12、NID30S24-15和NID30S48-24),以满足不同的电压和电流要求。

    技术参数


    - 输入电压范围:20 ~ 53VDC(NID30S24-05),30 ~ 53VDC(NID30S24-12),20 ~ 53VDC(NID30S24-15),20 ~ 53VDC(NID30S48-24)
    - 输出电压:5V(NID30S24-05),12V(NID30S24-12),15V(NID30S24-15),24V(NID30S48-24)
    - 额定功率:12.5W(NID30S24-05),30W(NID30S24-12、NID30S24-15、NID30S48-24)
    - 输出电流范围:0 ~ 2.5A(NID30S24-05、NID30S24-12),0 ~ 2A(NID30S24-15),0 ~ 1.25A(NID30S48-24)
    - 开关频率:250kHz(典型值)
    - 纹波与噪声:100mVp-p(NID30S24-05),120mVp-p(NID30S24-12),150mVp-p(NID30S24-15),200mVp-p(NID30S48-24)
    - 效率:93%(NID30S24-05),96%(NID30S24-12),95%(NID30S24-15)
    - 工作温度范围:-25 ~ +65°C(参考降额曲线)
    - 储存温度范围:-25 ~ +105°C,相对湿度10 ~ 85%
    - 机械规格:50.8 mm x 13 mm x 10.7 mm 或 2.0" x 0.512" x 0.421" (长x宽x高)

    产品特点和优势


    NID30系列转换器的主要优势在于其高效率和广泛的工作电压范围。此外,它们还具有优异的电气性能,例如低纹波和噪声水平,这有助于提高系统稳定性和减少电磁干扰。在实际应用中,这些特性使得该产品成为工业自动化、通信设备和医疗设备等领域的理想选择。

    应用案例和使用建议


    NID30系列转换器适用于需要高效率电源转换的多种场合,如工业自动化控制、通讯设备和仪器仪表等。根据手册中的应用场景,建议在进行系统设计时考虑温度变化对输出电流的影响,并根据实际需求合理配置外部电容负载。此外,建议选用低ESR的电解电容器以进一步提升性能。

    兼容性和支持


    该产品支持远程控制功能,并且能够与其他标准直流电源装置兼容。制造商提供了详细的技术文档和客户支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题:电源在运行过程中出现过热现象。
    - 解决方案:检查是否超过了规定的最大负载条件,必要时参照降额曲线调整输出功率。

    2. 问题:输出电压不稳定。
    - 解决方案:确认输入电压是否符合要求,并检查是否有干扰源影响到电路。可适当增加滤波电容来改善输出稳定性。

    总结和推荐


    总体而言,NID30系列直流-直流转换器是一款高效、可靠的产品,尤其适合需要在紧凑空间内实现高效电源转换的应用场合。结合其优良的电气特性和广泛的兼容性,我们推荐此款产品作为工业和商业应用的理想选择。

NID30S24-05参数

参数
功能 -
最小输入电压 20V
开关频率 250KHz
最大输出电压 5V
拓扑 -
输出类型 DC,Fixed
最小输出电压 -
最大输入电压 53V
同步整流器 -
输出数量 1
长*宽*高 50.8mm*10.7mm*13mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 盒装

NID30S24-05数据手册
