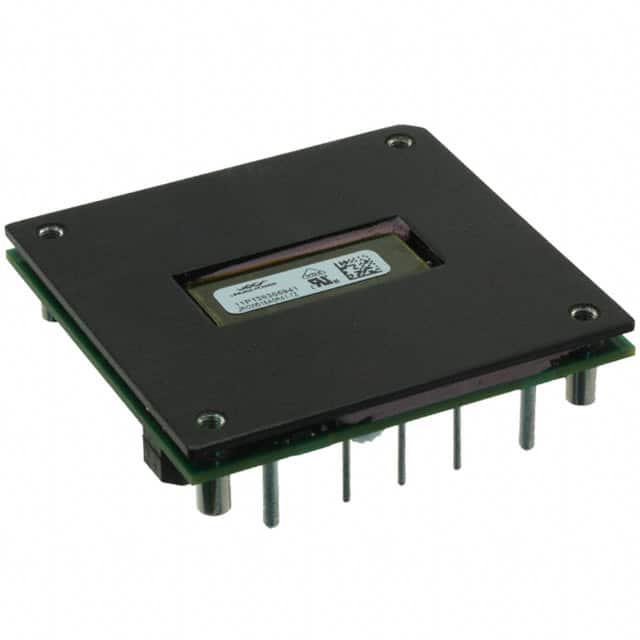

JRCW016A0R41-TZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 28V 75V 36V 通孔安装 60.7mm*57.7mm*12.8mm
供应商型号: SG-JRCW016A0R41-TZ
供应商: 云汉优选
标准整包数: 1
ABB DC-DC稳压器 JRCW016A0R41-TZ

JRCW016A0R41-TZ概述


    产品简介


    JRCW016A0R Orca系列是通用电气公司推出的一类新型隔离式直流-直流转换器模块,提供高达16A的输出电流,标准输出电压为28Vdc。它采用半砖尺寸的行业标准封装,非常适合高压和高功率的应用场合。其独特的设计允许通过穿孔安装孔轻松安装散热器,以适应高温环境。

    技术参数


    - 输入电压范围: 36-75Vdc(峰值瞬时可达100Vdc)
    - 输出电压: 28.0Vdc(可调节范围:14.0Vdc至35.2Vdc)
    - 最大输出电流: 16.0A
    - 效率: 高达93.5%(典型值,满载情况)
    - 最大输出功率: 450W
    - 工作温度范围: 输入 -40°C 至 85°C,输出 -40°C 至 100°C
    - 绝对最大输入电压: 80Vdc
    - 输出电压纹波: 200mV峰峰值
    - 开关频率: 175kHz
    - 远程感测: 支持
    - 认证: 符合RoHS、REACH、CE等指令,符合ANSI/UL 62368-1和CAN/CSA C22.2 No. 62368-1标准,DIN VDE 0868-1/A11:2017 (EN62368-1:2014/A11:2017)
    - 重量: 68-84克

    产品特点和优势


    1. 高功率密度: 166 W/in³
    2. 高效率: >93.5%
    3. 灵活安装: 可选短针脚和无螺纹散热孔安装方式
    4. 远程感测: 能够在负载点进行精确电压调节
    5. 宽输入电压范围: 2:1输入电压范围,适应不同电压环境
    6. 内置过流保护: 恒流限流,可耐受持续过载4秒
    7. 可调环路:允许用户优化动态响应,减少输出电容,降低系统成本

    应用案例和使用建议


    - RF功率放大器: JRCW016A0R特别适用于射频功率放大器,如蜂窝基站和无线通信设备。
    - 网络应用: 适合无线网络和交换网络,保证稳定可靠的电力供应。
    - 使用建议: 使用铝电解电容器(低ESR)作为输出电容,推荐至少使用3个440uF的电容。确保正确的远程感测连接以获得最佳性能。

    兼容性和支持


    - 兼容性: 符合行业标准半砖封装,与其他类似模块互换性良好。
    - 制造商支持: 通用电气公司提供详细的用户手册和技术支持,帮助客户解决问题。

    常见问题与解决方案


    1. 问题: 模块启动延迟时间长
    - 解决方法: 确保外部电路符合测试配置要求,适当调整输入源阻抗。

    2. 问题: 输出电压纹波大
    - 解决方法: 增加输出电容容量和ESR,利用可调环路优化动态响应。
    3. 问题: 模块过热
    - 解决方法: 确保正确安装散热器,检查输入电压和负载条件,避免超载运行。

    总结和推荐


    JRCW016A0R Orca系列是市场上一款高性能、高可靠性的直流-直流转换器模块。它不仅具有高效率和高功率密度,还具备多种保护机制和远程感测功能,使其成为高压和高功率应用的理想选择。其广泛的输入电压范围、紧凑的尺寸以及优异的性能使其在市场上具有很强的竞争力。强烈推荐用于需要稳定电力供应的复杂系统中。
    以上总结展示了JRCW016A0R Orca系列模块的全面优势,建议广泛应用于RF功率放大器、无线网络和交换网络等领域。

JRCW016A0R41-TZ参数

参数
拓扑 -
输出数量 1
最大输入电压 75V
同步整流器 -
功能 -
输出类型 -
最小输入电压 36V
开关频率 -
最小输出电压 -
最大输出电压 28V
长*宽*高 60.7mm*57.7mm*12.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

JRCW016A0R41-TZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

JRCW016A0R41-TZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB JRCW016A0R41-TZ JRCW016A0R41-TZ数据手册

JRCW016A0R41-TZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
