首页  >  产品百科  >  QBDW033A0B41-HZ

QBDW033A0B41-HZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 150KHz Fixed 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*12.6mm
供应商型号: SG2-QBDW033A0B41-HZ
供应商: 期货订购
标准整包数: 1

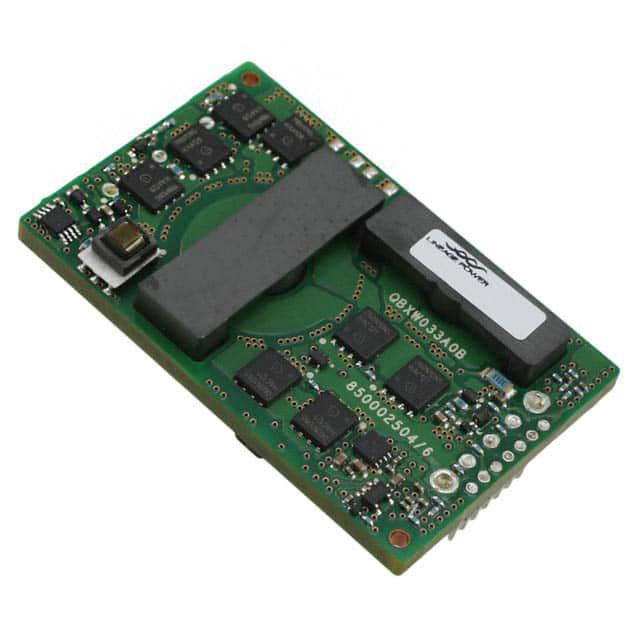

ABB DC-DC稳压器 QBDW033A0B41-HZ

QBDW033A0B41-HZ概述


    产品简介


    QBDW033A0B Barracuda系列 DC-DC转换器模块
    QBDW033A0B是一款高效率、紧凑型的DC-DC转换器模块,主要设计用于分布式电源架构和中间总线电压应用。其输入电压范围为36V至75Vdc,输出电压为12.0Vdc,最大输出电流为33A,输出功率可达400W。这款转换器广泛应用于服务器、存储设备、网络设备(包括PoE)以及其他需要高度稳定输出电压的系统,如风扇组装件等。

    技术参数


    - 输入电压: 36Vdc 至 75Vdc
    - 输出电压: 12.0Vdc
    - 输出电流: 33A
    - 输出功率: 400W
    - 工作温度范围: -40°C 至 85°C
    - 效率: 在12Vdc输出时,峰值效率超过96%
    - 隔离电压: 2250Vdc
    - 重量:
    - 无基板: 47.4g
    - 带基板: 66.4g
    - 封装尺寸: 58.4mm x 36.8mm x 11.7mm (2.30in x 1.45in x 0.46in)

    产品特点和优势


    独特功能与优势
    1. 高效率: 高于95.3%的效率在12Vdc输出下保持平稳高效。
    2. 宽输入电压范围: 可以接受36V至75Vdc的输入电压。
    3. 远程感测与电压调整: 可以进行远程电压调节,输出电压范围为8.1Vdc到13.2Vdc。
    4. 严格控制的输出电压: 输出电压高度稳定。
    5. 低输出纹波与噪声: 提供非常干净的直流输出。
    6. 高可靠性: 符合RoHS、REACH、UL、CSA等标准,并通过严格的ISO认证。
    7. 高隔离度: 具备2250Vdc的隔离电压,适合多种复杂应用场景。

    应用案例和使用建议


    应用案例
    - 服务器与存储设备: 由于其高效且稳定的特性,适用于高负载环境下的服务器与存储系统。
    - 网络设备: 包括PoE(Power over Ethernet)应用,确保设备稳定运行。
    - 风扇组装件: 提供高精度的电压输出,满足高要求的应用场景。
    使用建议
    1. 热管理: 由于转换器的高效率特性,在很多应用场景下可能不需要额外的散热装置,但仍需注意散热问题。
    2. 外部保护: 建议使用快熔保险丝来保障系统的安全。
    3. 连接方式: 使用无焊接连接以避免接触电阻造成的误差。

    兼容性和支持


    - 兼容性: 本模块符合DOSA标准,并且提供多种选项如负逻辑远程开关、被动分担负载等。
    - 支持: 厂商提供详细的使用指南和技术支持,包括安装说明、安全注意事项等。

    常见问题与解决方案


    问题1: 模块无法正常启动。
    - 解决方案: 确认输入电压是否在有效范围内,检查是否有损坏的外部电容器。
    问题2: 输出电压不稳定。
    - 解决方案: 调整模块设置以确保正确的输出电压。如果问题依旧存在,请检查负载是否过重或是否有外部干扰。

    总结和推荐


    总体评估
    QBDW033A0B Barracuda系列转换器以其高效、宽输入范围、高度稳定和良好的隔离度,成为高性能DC-DC转换器的理想选择。它具有广泛的适用性,尤其适用于高可靠性要求的应用环境。
    推荐
    综上所述,我们强烈推荐使用QBDW033A0B Barracuda系列DC-DC转换器模块。其卓越的技术指标和丰富功能使其成为高性能应用的理想选择。

QBDW033A0B41-HZ参数

参数
最大输入电压 75V
开关频率 150KHz
输出类型 Fixed
最小输出电压 -
输出数量 1
功能 -
拓扑 -
最大输出电压 12V
同步整流器 -
最小输入电压 36V
长*宽*高 58.4mm*36.8mm*12.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QBDW033A0B41-HZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QBDW033A0B41-HZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QBDW033A0B41-HZ QBDW033A0B41-HZ数据手册

QBDW033A0B41-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
