NSR060A0X43Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: Non-Isolated 1 600mV~5V 600mV 13.8V 5V SIP 通孔安装 65.5mm*11.6mm*31.8mm
供应商型号: SG2-NSR060A0X43Z
供应商: 期货订购
标准整包数: 1
ABB DC-DC稳压器 NSR060A0X43Z

NSR060A0X43Z概述


    产品简介

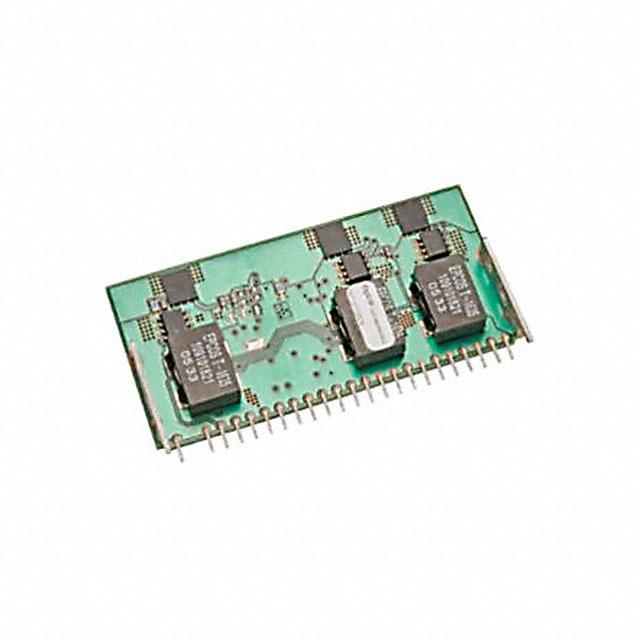

    NAOS Raptor 60A:非隔离型DC-DC电源模块
    NAOS Raptor 60A是非隔离型DC-DC转换器,适用于工业标准封装。它能够提供高达60A的输出电流,全负载效率可达92.1%,输入电压范围为5Vdc到13.8Vdc,输出电压可调范围为0.6Vdc至5.0Vdc。这些模块广泛应用于分布式电源架构、中间总线电压应用、电信设备、服务器及存储系统等领域。

    技术参数


    技术规格
    - 输入电压范围:5Vdc 至 13.8Vdc
    - 输出电压范围:0.6Vdc 至 5.0Vdc
    - 输出电流:60A
    - 固定开关频率:500kHz
    电气特性
    - 最大输入电流:40Adc(VIN = 5Vdc 至 13.8Vdc, IO = IO, max, VO, set = 3.3Vdc)
    - 输入空载电流(VIN = 9Vdc, IO = 0, 模块开启):0.6Vdc下36mA,5.0Vdc下86mA
    - 空载状态下的输入电流:1mA(VIN = 12Vdc, 模块关闭)
    工作环境
    - 工作温度范围:0°C 至 70°C
    - 存储温度范围:-55°C 至 125°C

    产品特点和优势


    NAOS Raptor 60A具备以下几个显著的特点:
    - 宽输入电压范围,适应各种电源需求
    - 输出电压可通过外部电阻编程调节,灵活性高
    - Tunable LoopTM功能允许动态响应优化,增强系统的稳定性
    - 高效的过电流、过温、过压保护机制,确保运行安全
    - 紧凑的设计,体积小,便于安装
    - 符合多项国际标准,包括RoHS、REACH和ISO认证

    应用案例和使用建议


    应用案例:
    1. 分布式电源架构:适用于数据中心、电信设备等对电源管理要求高的场合。
    2. 服务器和存储系统:为服务器提供稳定的电源支持,确保数据处理和存储过程的稳定。
    3. 网络设备:确保网络设备的电源稳定,提升整体系统的可靠性和稳定性。
    使用建议:
    1. 在设计时应考虑使用低阻抗源,并在输入端放置适当的电容以提高稳定性。
    2. 根据具体的应用场景选择合适的输出电压,通过外部电阻进行调整。
    3. 结合Tunable LoopTM功能,根据实际负载情况动态调节输出电压,以获得最佳的瞬态响应性能。

    兼容性和支持


    NAOS Raptor 60A具备广泛的兼容性,可与其他电子元器件和设备无缝集成。厂商提供全面的技术支持和维护服务,包括但不限于设计咨询、故障诊断和技术文档。

    常见问题与解决方案


    1. 问题:输入电压波动影响输出电压稳定性
    - 解决方案:在输入端放置适当的滤波电容,减少电压波动的影响。
    2. 问题:输出电流限制导致系统不稳定
    - 解决方案:使用Tunable LoopTM功能,动态调节输出电压,优化系统的瞬态响应。
    3. 问题:系统过热
    - 解决方案:检查散热设计,确保良好的空气流通,必要时增加散热片。

    总结和推荐


    NAOS Raptor 60A是一款高效可靠的非隔离型DC-DC电源模块,具有宽输入电压范围、精准的输出电压调节能力、强大的保护机制及卓越的环境适应性。它的出色性能使其在分布式电源架构、服务器和存储系统等领域中具有很高的竞争力。强烈推荐在需要高性能电源解决方案的应用中使用NAOS Raptor 60A。

NSR060A0X43Z参数

参数
输出数量 1
功能 -
最小输入电压 5V
同步整流器 -
最大输出电压 600mV~5V
拓扑 -
开关频率 -
最小输出电压 600mV
最大输入电压 13.8V
输出类型 Non-Isolated
长*宽*高 65.5mm*11.6mm*31.8mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

NSR060A0X43Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

NSR060A0X43Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB NSR060A0X43Z NSR060A0X43Z数据手册

NSR060A0X43Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
