QBDW033A0B41Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 150KHz Fixed 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*11.7mm
供应商型号: SG2-QBDW033A0B41Z
供应商: 期货订购
标准整包数: 1
ABB DC-DC稳压器 QBDW033A0B41Z

QBDW033A0B41Z概述


    产品简介

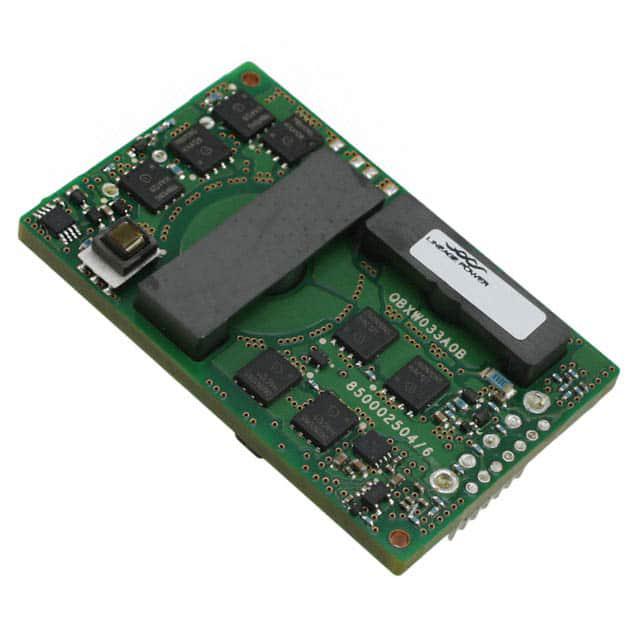

    QBDW033A0B Barracuda系列直流-直流转换器功率模块
    QBDW033A0B是一款由GE公司生产的新型直流-直流(DC-DC)电源模块,主要用于支持9.6V到12Vdc中间总线应用。此模块设计用于多个低电压点负载(POL)转换器的后续生成,同时适用于需要高度稳定输出电压的其他应用。其输入电压范围为36至75Vdc,输出电流最高可达33A,额定功率为400W。

    技术参数


    - 输入电压: 36-75Vdc
    - 输出电压: 默认12.0Vdc,可调节范围8.1Vdc至13.2Vdc
    - 输出电流: 最大33A
    - 额定功率: 400W
    - 效率: 在12Vdc输出时,效率超过96%,在30%至100%额定输出时,效率超过95.3%
    - 工作温度范围: -40°C至85°C
    - 外形尺寸: 58.4 mm x 36.8 mm x 11.7 mm(符合DOSA标准)
    - 隔离电压: 2250Vdc
    - 电气特性: 符合PMBus™ Rev.1.2协议,具有过电流和过电压保护功能

    产品特点和优势


    1. 高效率: 高达96%的峰值效率,特别适用于需要高能效的应用场合。
    2. 宽输入电压范围: 输入电压范围广,适应性强。
    3. 全面保护机制: 包括过电流保护、过电压保护及过温保护,确保系统安全稳定运行。
    4. 数字接口: 支持PMBus™ Rev.1.2协议,便于远程监控和控制。
    5. 紧凑型设计: 符合行业标准尺寸,易于集成到各种系统中。

    应用案例和使用建议


    应用场景:
    - 分布式电源架构
    - 中间总线电压应用
    - 服务器和存储系统
    - 网络设备(如PoE设备)
    - 需要严格调节输出电压的风扇和其他系统
    使用建议:
    - 建议连接低阻抗源以确保稳定性,尤其是对于快速开关操作,需增加输入电容。
    - 当电源模块应用于非安全低压(SELV)环境时,确保满足所有相关的绝缘和接地要求。

    兼容性和支持


    兼容性:
    - 与多种网络设备和服务器兼容,特别是支持PoE应用的设备。
    - 符合ANSI/UL 62368-1和CAN/CSA C22.2 No. 62368-1安全认证标准。
    支持和维护:
    - GE公司提供专业的技术支持和售后服务,包括安装指导和故障排除。

    常见问题与解决方案


    1. 问题: 设备在启动时出现异常行为。
    - 解决方案: 检查输入电源是否稳定,并确保正确的接地配置。如果问题持续存在,请联系技术支持。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查外部电容配置,确保符合手册中的建议值。必要时调整PMBus设置以获得更稳定的输出。
    3. 问题: 设备在高负载下出现过热现象。
    - 解决方案: 确保设备处于推荐的工作温度范围内,并考虑使用散热装置。如果设备频繁超负荷运行,请重新评估负载分配方案。

    总结和推荐


    综上所述,QBDW033A0B Barracuda系列DC-DC转换器功率模块是一款高性能、高可靠性的电源模块。其广泛的输入电压范围、高效率以及全面的保护机制使其成为分布式电源架构、服务器和存储系统、以及网络设备的理想选择。强烈推荐用于那些对电源稳定性和可靠性有高要求的应用场合。如果您需要一款具备卓越性能且易于集成的电源解决方案,QBDW033A0B是您的不二之选。

QBDW033A0B41Z参数

参数
开关频率 150KHz
输出数量 1
功能 -
输出类型 Fixed
同步整流器 -
最小输入电压 36V
最小输出电压 -
最大输入电压 75V
最大输出电压 12V
拓扑 -
长*宽*高 58.4mm*36.8mm*11.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QBDW033A0B41Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QBDW033A0B41Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QBDW033A0B41Z QBDW033A0B41Z数据手册

QBDW033A0B41Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ ¥ 710.5
库存: 0
起订量: 24 增量: 1
交货地:
最小起订量为:24
合计: ¥ 0
