NSR040A0X43-Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 500KHz Adjustable,DC 1 600mV~5V 600mV 13.8V 5V 通孔安装 36.8mm*10.7mm*27.9mm
供应商型号:
供应商:
标准整包数: 0

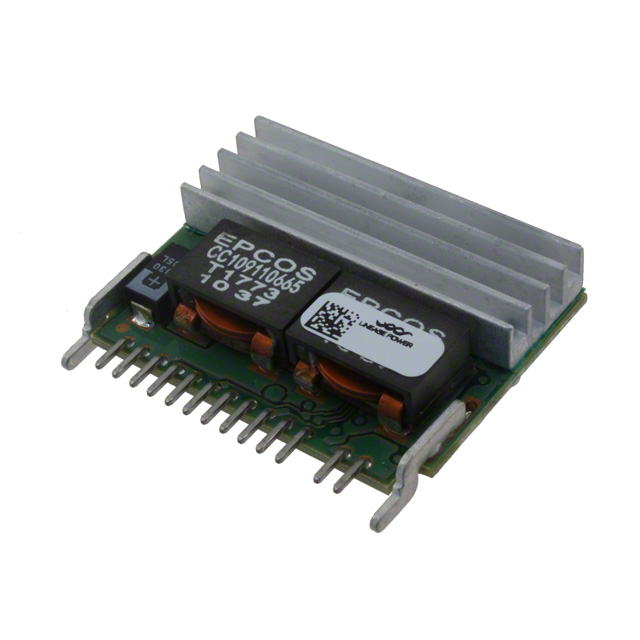

ABB DC-DC稳压器 NSR040A0X43-Z

NSR040A0X43-Z概述

    Naos Raptor 40A: Non-Isolated DC-DC Power Modules

    1. 产品简介


    Naos Raptor 40A是一款非隔离式直流到直流(DC-DC)转换器模块,专为各种电源架构而设计。它能够提供高达40A的输出电流,适用于分布式电源架构、中间总线电压应用、电信设备、服务器和存储设备以及网络设备等领域。Naos Raptor 40A通过标准工业封装,能够承受宽输入电压范围(5Vdc至13.8Vdc),并能提供精确的输出电压(0.6Vdc至5.0Vdc)。

    2. 技术参数


    - 输入电压:5Vdc至13.8Vdc
    - 输出电压:可编程,范围为0.6Vdc至5.0Vdc
    - 最大输出电流:40A
    - 绝对最大额定值:
    - 输入电压:-0.3V 至 15Vdc
    - 工作环境温度:0°C 至 70°C
    - 存储温度:-55°C 至 125°C
    - 电气规范:
    - 输入电压:5Vdc至13.8Vdc
    - 最大输入电流:30Adc(VIN= VIN, min 至 VIN, max,IO=IO, max,VO,set = 3.3Vdc)
    - 输入空载电流:IIN,No load = 165mA(VIN = 12Vdc,IO = 0,模块开启)
    - 输入待机电流:23mA(VIN = 12Vdc,模块禁用)
    - 开关频率:固定500kHz

    3. 产品特点和优势


    - 环保认证:符合RoHS指令2011/65/EU及其修正指令(EU) 2015/863,以及REACH指令(EC) No 1907/2006。
    - 灵活输出:可通过外部电阻调节输出电压,实现0.6Vdc至5.0Vdc的范围。
    - 保护机制:具备过电流保护(非锁定)、过温保护、远程开/关、远程感测、过压保护(限流模式)。
    - 小尺寸:36.8mm x 27.9mm x 10.7mm(1.45英寸 x 1.10英寸 x 0.42英寸)。
    - 宽工作温度范围:0°C 至 70°C。
    - 安全性认证:ANSI/UL 62368-1、CAN/CSA C22.2 No. 62368-1、DIN VDE 0868-1/A11:2017 (EN62368-1:2014/A11:2017)。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于分布式电源架构、电信设备、服务器和存储系统及网络设备等。
    - 使用建议:由于此模块未内置保险丝,建议始终使用输入线路熔断器以确保安全。选择快速熔断器,额定值不超过30A。推荐使用Tunable LoopTM功能来保证模块稳定性并获得最佳瞬态响应。

    5. 兼容性和支持


    - 兼容性:模块可以用于无铅焊接环境或含铅焊接环境中(Z版本)。
    - 支持:制造商提供技术文档和支持服务,帮助用户解决安装和操作中的问题。

    6. 常见问题与解决方案


    - 问题:模块开机后无法正常启动。
    - 解决方案:检查输入电压是否在规定的范围内,确保所有连接正确且无误。另外,可能需要调整Tunable LoopTM参数以改善启动性能。

    - 问题:负载突然增加时,输出电压不稳定。
    - 解决方案:确认外部电容ESR值合适,或启用Tunable LoopTM以增强动态响应。

    7. 总结和推荐


    Naos Raptor 40A凭借其卓越的技术性能和广泛的适用性,在分布式电源系统中表现出色。其环保认证、高效能和可靠的保护机制使其成为高要求应用的理想选择。强烈推荐在需要高功率密度和稳定输出的应用场景中使用该产品。

NSR040A0X43-Z参数

参数
输出数量 1
拓扑 -
功能 -
最大输入电压 13.8V
最大输出电压 600mV~5V
输出类型 Adjustable,DC
最小输出电压 600mV
同步整流器 -
最小输入电压 5V
开关频率 500KHz
长*宽*高 36.8mm*10.7mm*27.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

NSR040A0X43-Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

NSR040A0X43-Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB NSR040A0X43-Z NSR040A0X43-Z数据手册

NSR040A0X43-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
