QBVW033A0B41Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 150KHz Fixed 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*11.7mm
供应商型号: SG-QBVW033A0B41Z
供应商: 云汉优选
标准整包数: 1

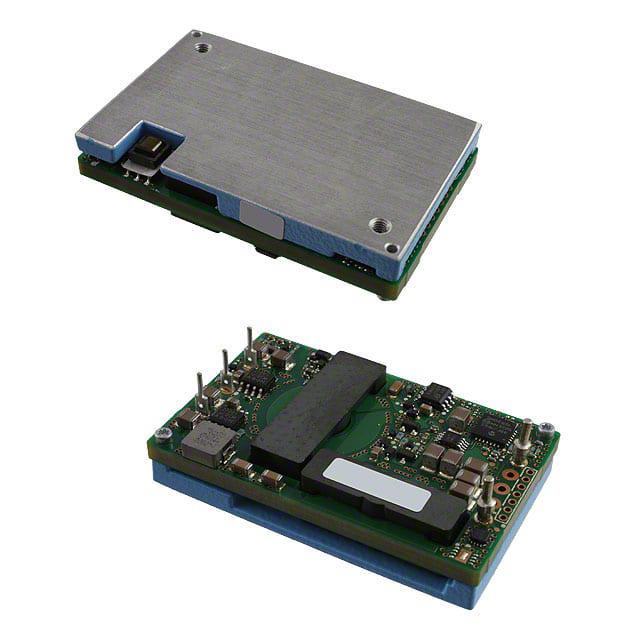

ABB DC-DC稳压器 QBVW033A0B41Z

QBVW033A0B41Z概述

    高质量文章:GE QBVW033A0B Barracuda Series DC-DC Converter Power Module

    产品简介


    GE QBVW033A0B Barracuda Series DC-DC转换器是新一代完全受控的DC-DC电源模块,专为支持12Vdc中间总线应用而设计,可在多个点负载(POL)转换器生成多个低电压时提供电源支持。此外,这些模块也适用于需要严格电压调节的应用场景。它们在输入电压范围为36至75Vdc的情况下,可提供高达33A的输出电流,功率输出可达400W。

    技术参数


    以下是QBVW033A0B的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | -0.3 | 48 | 75 | Vdc |
    | 最大输入电流 12 | Adc |
    | 输出电压 | 11.97 | 12.00 | 12.03 | Vdc |
    | 效率(25℃时) | 95.5 | 96.0 % |
    | 开关频率 150 kHz |
    | 最大输出电流 | 0 | 33 Adc |
    | 过温保护 140 ℃ |

    产品特点和优势


    - 环保合规:符合RoHS II欧盟指令、REACH指令和ANSI/UL认证,适用于要求严格的欧洲市场。
    - 高效率:最高可达96%,显著降低功率损耗。
    - 宽输入电压范围:36-75Vdc,适合各种电源环境。
    - 隔离特性:具备2250Vdc的隔离测试,确保信号和数据的安全传输。
    - 多种保护机制:包括过流、过压和温度保护,提高系统可靠性。
    - 轻量化设计:无基板选项重量仅47.4克,便于安装和集成。

    应用案例和使用建议


    QBVW033A0B系列广泛应用于分布式电源架构、服务器和存储应用、网络设备(包括PoE)、风扇组装以及其他需要精密电压调节的系统中。在选择合适的安装位置时,建议避免使用高感性源阻抗,并考虑在靠近模块处放置一个低ESR电容以确保稳定性。同时,为了系统的整体安全性和可靠性,建议配置一个快速响应熔丝。

    兼容性和支持


    QBVW033A0B支持标准DOSA半砖尺寸,可轻松适配大多数行业标准底座和外壳。厂商提供了详尽的技术文档和支持,包括安全标准认证、热管理指南以及故障排查手册。

    常见问题与解决方案


    1. 问题:模块无法启动。
    - 解决方案:检查输入电源连接是否正确,确保所有极性无误;同时确认是否有足够容量的输入电容以稳定电源。
    2. 问题:输出电压不稳定。
    - 解决方案:检查负载是否超载或接线接触不良;调整输入电容值以减少输出纹波和噪声。

    总结和推荐


    综上所述,GE QBVW033A0B Barracuda Series是一款高性能、多功能且环保的DC-DC转换器,非常适合需要高效率和高可靠性的应用场合。其优越的电气特性和广泛的适用范围使其在市场上具有很强的竞争优势。强烈推荐给寻求高效能DC-DC电源解决方案的工程师和设计师。

QBVW033A0B41Z参数

参数
同步整流器 -
最小输入电压 36V
最小输出电压 -
最大输入电压 75V
输出类型 Fixed
功能 -
最大输出电压 12V
输出数量 1
拓扑 -
开关频率 150KHz
长*宽*高 58.4mm*36.8mm*11.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QBVW033A0B41Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QBVW033A0B41Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QBVW033A0B41Z QBVW033A0B41Z数据手册

QBVW033A0B41Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
