首页  >  产品百科  >  KSTW006A0A41-SRZ

KSTW006A0A41-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 5V 75V 36V 贴片安装,黏合安装 33mm*22.9mm*9.3mm
供应商型号:
供应商:
标准整包数: 0

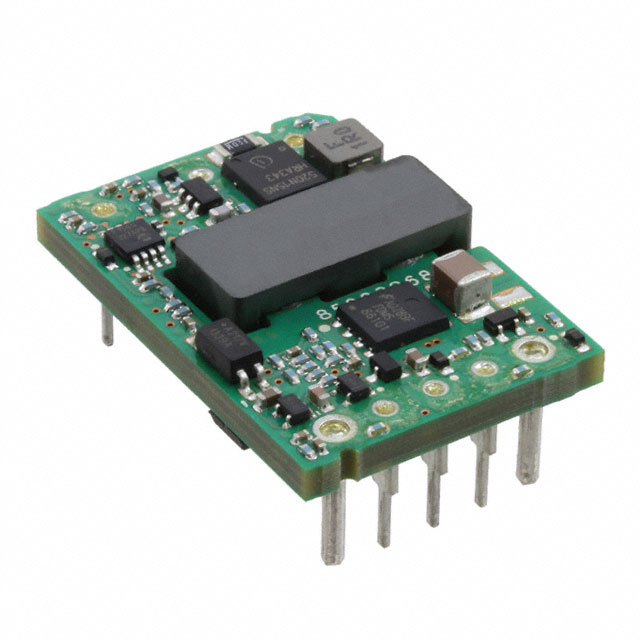

ABB DC-DC稳压器 KSTW006A0A41-SRZ

KSTW006A0A41-SRZ概述


    产品简介


    产品名称:KSTW006A0A Barracuda系列DC-DC转换器模块
    KSTW006A0A 是一款由 General Electric Corporation 生产的 DC-DC 转换器模块,适用于多种工业应用。该模块采用隔离式设计,输入电压范围为 36Vdc 至 75Vdc,提供单路精确调节输出电压,输出电压为 5.0Vdc,最大输出电流为 6A。此模块广泛应用于无线网络、混合电源架构、光通信和接入网络设备等领域。

    技术参数


    - 输入电压范围: 36Vdc - 75Vdc
    - 输出电压: 5.0Vdc
    - 输出电流: 6A
    - 效率: 90%(全负载条件下)
    - 尺寸: 33.0 mm x 22.9 mm x 9.3 mm (1.30 in x 0.9 in x 0.37 in)
    - 重量: 约 13g
    - 温度范围: -40°C 至 85°C
    - 安全认证: 符合 ANSI/UL 62368-1 和 CAN/CSA C22.2 No. 62368-1 认证,DIN VDE 0868-1/A11:2017 (EN62368-1:2014/A11:2017),符合 2014/35/EU 指令
    - 隔离电压: 2250Vdc

    产品特点和优势


    1. 宽输入电压范围: 36Vdc 至 75Vdc,适用范围广。
    2. 高效率: 在满载条件下可达到 90% 的效率。
    3. 小尺寸和低功耗: 符合 DOSA 标准的 1/16 脚位标准,便于集成。
    4. 过流/过压保护: 具有过流保护和过压保护功能。
    5. 无最小负载要求: 可以在轻负载下稳定工作。
    6. 兼容性: 支持表面贴装和通孔安装,适合不同应用场景。

    应用案例和使用建议


    KSTW006A0A 主要用于无线网络、混合电源架构、光通信和接入网络设备。例如,在无线网络设备中,它可以作为备用电源模块,确保设备在突发情况下依然能够正常运行。此外,在光通信和接入网络设备中,它可以通过提供稳定的电源来提高系统整体的可靠性和稳定性。
    使用建议:
    1. 电源稳定性: 在使用过程中,确保输入电源稳定,避免频繁的电压波动对模块造成损害。
    2. 散热管理: 由于模块在高负载状态下会产生较多热量,建议使用散热片或散热风扇以保持模块温度低于 85°C。
    3. 外部电容配置: 为了确保输出电压的稳定性,应在输出端增加至少 680μF 的外部电容。

    兼容性和支持


    KSTW006A0A 支持表面贴装和通孔安装方式,可以方便地与其他标准电路板集成。厂商提供技术支持和维护服务,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. 过热问题: 当模块温度超过 135°C 时会自动关机。建议安装散热装置,并在设计时考虑散热路径。
    2. 启动问题: 如果输入电压低于 34Vdc,则模块无法启动。确保输入电压高于 36Vdc。
    3. 短路问题: 输出电流限制在 8.5A,如果出现短路情况,模块会自动进入保护模式并重启。确保外部电路连接正确,防止意外短路。

    总结和推荐


    KSTW006A0A 是一款性能卓越的 DC-DC 转换器模块,具备高效率、宽输入电压范围和强大的保护机制。它在多种应用场景中表现出色,特别是在需要稳定输出电压和良好热管理的环境中。我们强烈推荐 KSTW006A0A 用于无线网络、光通信和工业控制系统等场合。结合其广泛的兼容性和供应商的支持,这款模块无疑是一个值得信赖的选择。

KSTW006A0A41-SRZ参数

参数
最小输入电压 36V
最小输出电压 -
拓扑 -
最大输入电压 75V
最大输出电压 5V
输出数量 1
输出类型 -
开关频率 -
功能 -
同步整流器 -
长*宽*高 33mm*22.9mm*9.3mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

KSTW006A0A41-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

KSTW006A0A41-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB KSTW006A0A41-SRZ KSTW006A0A41-SRZ数据手册

KSTW006A0A41-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
