EVW010A0B41Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 12V 11.76V 75V 36V 通孔安装 57.9mm*22.8mm*8.5mm
供应商型号: 555-1143-ND
供应商: Digi-Key
标准整包数: 1
ABB DC-DC稳压器 EVW010A0B41Z

EVW010A0B41Z概述

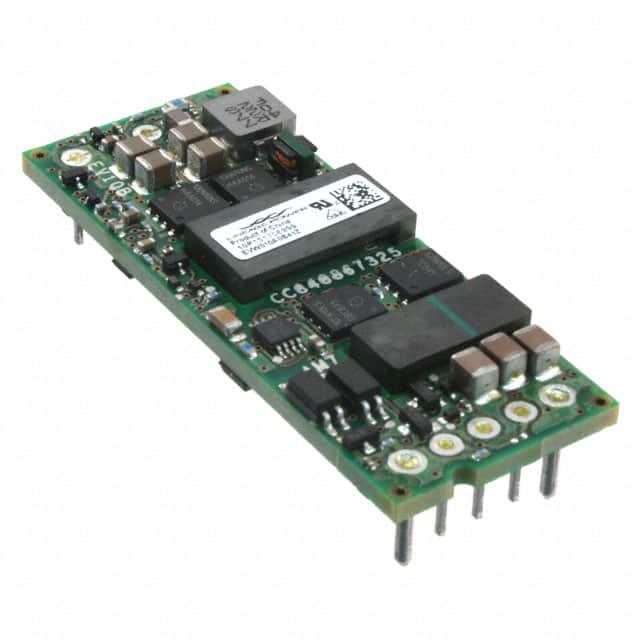

    GE EVW010A0B Series Eighth-Brick DC-DC Power Module

    产品简介


    GE的EVW010A0B系列第八-砖式DC-DC电源模块是一款高效能的隔离直流到直流转换器。该模块能够提供高达10A的输出电流,输出电压精准调节至12V,适用于输入电压范围为36Vdc至75Vdc的应用场景。该模块广泛应用于分布式电源架构、无线网络、接入及光网络设备,以及包含以太网供电(PoE)的企业网络中。

    技术参数


    - 输入电压:36-75Vdc
    - 输出电压:12.0Vdc
    - 输出电流:10A
    - 工作温度范围:-40°C至85°C
    - 高效率:满载时达到93.5%
    - 纹波和噪声(RMS):30mV
    - 峰峰值纹波(Ripple):100mV
    - 最大输入电流:3.7Adc
    - 开关频率:370kHz
    - 输出过电压保护:13.8-16.5Vdc
    - 输入欠压锁定:30-36Vdc
    - 输入过压锁定:75-83Vdc

    产品特点和优势


    1. 符合环保标准:完全符合RoHS和REACH指令要求。
    2. 高效率:最高可实现93.5%的全负载效率,适用于需要节能的应用场合。
    3. 宽输入电压范围:适应多种电源输入条件。
    4. 远程启停逻辑:具备正负逻辑两种远程启停控制方式,便于灵活操作。
    5. 严格的保护机制:包括输入欠压/过压保护、输出过流/过压保护、过温保护等,确保系统的安全可靠运行。
    6. 无最小负载要求:可以在没有负载的情况下正常启动,适用于多种应用场景。
    7. ISO认证:生产和制造过程符合ISO9001和ISO14001标准,保证产品质量和环境管理。

    应用案例和使用建议


    - 分布式电源架构:由于具有高效率和宽输入电压范围,特别适合用于需要高稳定性和高性能的分布式电源系统中。
    - 企业网络及PoE应用:能够在企业网络中稳定供电,尤其是在PoE应用中表现出色。
    - 使用建议:在使用过程中,需要关注电源输入的稳定性,特别是在输入电压波动较大的情况下,建议配置适当的输入滤波电容以保持系统的稳定运行。

    兼容性和支持


    - 兼容性:符合行业标准的DOSA设计,兼容多种电路板设计和安装方式。
    - 厂商支持:提供详细的安装指南和技术支持,帮助客户快速部署和解决问题。

    常见问题与解决方案


    1. 输入电流过高
    - 解决方案:检查输入电源是否稳定,适当增加输入端的滤波电容。
    2. 输出电压不稳定
    - 解决方案:确认所有连接是否正确,特别是远程感测线路是否正常。
    3. 设备过热
    - 解决方案:确保散热良好,可以考虑使用散热片或其他散热措施。

    总结和推荐


    综上所述,GE的EVW010A0B系列第八-砖式DC-DC电源模块凭借其高效率、宽输入电压范围、严格的安全保护机制和广泛的适用性,非常适合于多种高要求的工业应用场景。其优秀的兼容性和细致入微的技术支持使其成为市场上极具竞争力的产品之一。强烈推荐给寻求高效、可靠的电源解决方案的专业人士和公司。

EVW010A0B41Z参数

参数
输出数量 1
开关频率 -
最小输入电压 36V
输出类型 -
最大输入电压 75V
拓扑 -
最大输出电压 12V
同步整流器 -
功能 -
最小输出电压 11.76V
长*宽*高 57.9mm*22.8mm*8.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

EVW010A0B41Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

EVW010A0B41Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB EVW010A0B41Z EVW010A0B41Z数据手册

EVW010A0B41Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.7464 ¥ 395.6983
5+ $ 47.3741 ¥ 392.6127
10+ $ 47.0007 ¥ 389.5185
25+ $ 45.5092 ¥ 377.1571
50+ $ 43.2709 ¥ 358.6073
100+ $ 40.2867 ¥ 333.8759
250+ $ 39.6898 ¥ 328.9293
库存: 1255
起订量: 1 增量: 0
