QBVE060A0S10R441-PZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 150KHz Fixed 1 10.4V 10.35V 56V 45V 通孔安装 58.4mm*36.8mm*10.9mm
供应商型号: SG2-QBVE060A0S10R441-PZ
供应商: 期货订购
标准整包数: 1
ABB DC-DC稳压器 QBVE060A0S10R441-PZ

QBVE060A0S10R441-PZ概述


    产品简介

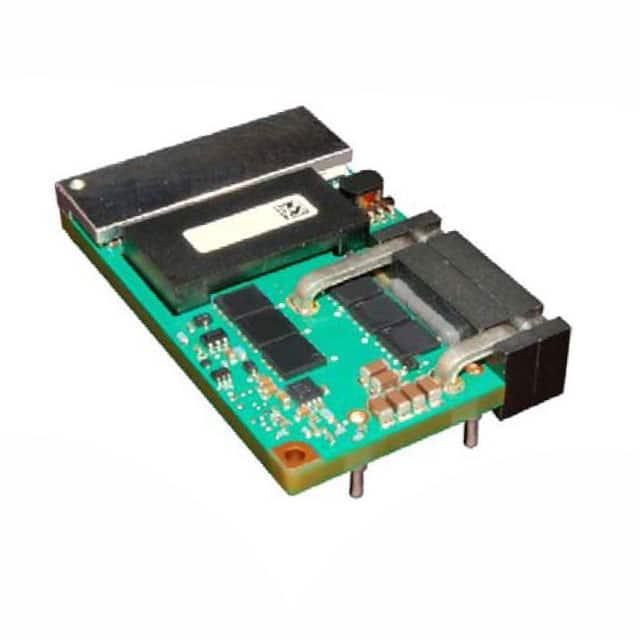

    QBVE060A0S10R4 Barracuda系列 DC-DC转换器模块
    产品类型:DC-DC转换器模块
    主要功能:为需要精密调节输出电压的应用提供高效、稳定的直流到直流转换解决方案。
    应用领域:分布式电源架构、中间总线电压应用、服务器和存储应用、风扇组件以及其他需要紧密调节输出电压的系统。

    技术参数


    - 输入电压范围:45-56Vdc
    - 输出电压:10.4Vdc
    - 最大输出电流:60.0A
    - 额定功率:625W
    - 效率:>96.0%(在48Vdc,33%负载到100%输出时)
    - 尺寸:58.4 mm x 36.8 mm x 10.9 mm(2.30 in x 1.45 in x 0.43 in)
    - 工作温度范围:连续工作 -5°C 到 85°C,短时工作 -20°C 到 90°C(≤96小时/年)
    - 隔离电压:750Vdc
    - 浪涌电流:1A(上升时间2秒)
    - 输入反射纹波电流:峰值到峰值 35mA(5Hz到20MHz)

    产品特点和优势


    - 高效率:在48Vdc下,效率超过97%,减少功耗,无需额外散热。
    - 紧凑设计:符合DOSA标准的四分之一砖大小,适合各种嵌入式应用。
    - 全面保护:具备过温保护、过压保护、欠压锁定等功能。
    - 可靠性高:ISO 9001和ISO14001认证制造设施生产。
    - 灵活配置:可选负远程开/关逻辑、热基板选项等。

    应用案例和使用建议


    应用案例:在服务器和存储设备中作为中间总线电压转换器,为风扇组件提供精密的电压供应。
    使用建议:为了确保系统稳定运行,建议在输入端安装一个最大额定值为30A的快速熔断保险丝。对于负载较大的应用,可以考虑并联多个模块以增加输出能力。

    兼容性和支持


    - 兼容性:与多种电子元器件和设备兼容,适用于广泛的分布式电源架构。
    - 支持:厂商提供详尽的技术文档和售后支持,确保用户能够顺利部署和维护该产品。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    解决方案:检查负载变化是否超出规定范围,调整外部电容值。

    2. 问题:输入电压波动导致输出电压不稳定
    解决方案:确保输入源为低阻抗,并增加滤波电容以减小波动影响。

    3. 问题:过温保护触发
    解决方案:检查散热系统是否正常工作,必要时增加散热片或改善空气流通。

    总结和推荐


    总结:QBVE060A0S10R4 Barracuda系列DC-DC转换器是一款高效、可靠且易于集成的产品。其紧凑的设计、高效率及强大的保护机制使其成为多种应用的理想选择。
    推荐:强烈推荐此产品用于对输出电压稳定性要求高的应用场景,如服务器、存储设备和工业控制系统等。通过合理的设计和配置,该产品能够在多种环境中发挥出色表现。

QBVE060A0S10R441-PZ参数

参数
开关频率 150KHz
输出类型 Fixed
输出数量 1
同步整流器 -
拓扑 -
最大输入电压 56V
最大输出电压 10.4V
最小输出电压 10.35V
最小输入电压 45V
功能 -
长*宽*高 58.4mm*36.8mm*10.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QBVE060A0S10R441-PZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QBVE060A0S10R441-PZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QBVE060A0S10R441-PZ QBVE060A0S10R441-PZ数据手册

QBVE060A0S10R441-PZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
