QSVW050A0B41-PHZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*13.7mm
供应商型号: SG2-QSVW050A0B41-PHZ
供应商: 期货订购
标准整包数: 1

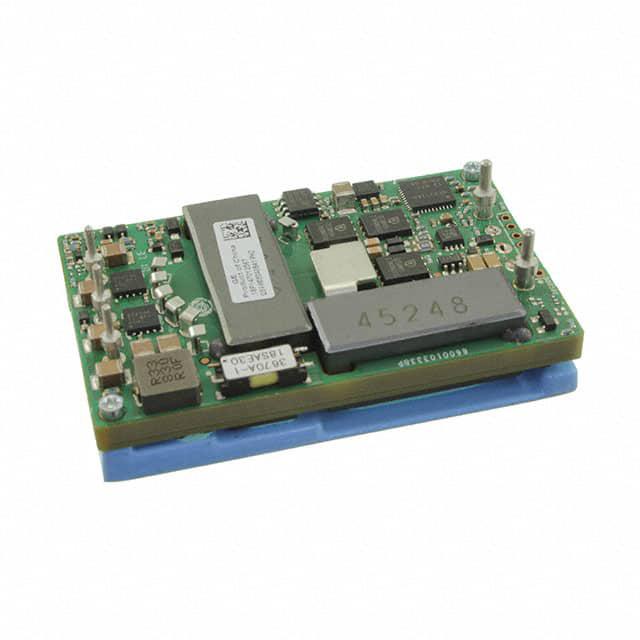

ABB DC-DC稳压器 QSVW050A0B41-PHZ

QSVW050A0B41-PHZ概述

    QSD(V)W050A0B Barracuda III Series DC-DC Converter Power Modules



    1. 产品简介



    QSD(V)W050A0B Barracuda III系列是通用电气公司设计的一类高效能直流-直流转换器模块,主要用于中间总线架构及需要高度调节输出电压的应用场合。这款电源模块支持从36V至75V的输入电压范围,并提供高达50A的输出电流和600W的输出功率。它具有紧凑的设计(58.4mm x 36.8mm x 13.7mm),符合DOSA标准,可广泛应用于分布式电源架构、服务器存储系统以及网络设备等领域。


    2. 技术参数



    以下是QSD(V)W050A0B的主要技术规格和性能参数:

    - 输入电压范围: 36-75Vdc
    - 输出电压范围: 9.6Vdc到13.2Vdc(可调)
    - 输出电流: 50A
    - 输出功率: 600W
    - 效率: 峰值效率达到96%(48V输入),平效效率超过95.6%
    - 宽输入电压范围: 支持36-75Vdc的宽输入电压范围
    - 工作温度范围: -40°C至85°C
    - 隔离电压: 2250Vdc
    - 开关频率: 150kHz


    3. 产品特点和优势



    - 高效率: 峰值效率高达96%,在55%-100%额定输出时保持95.6%以上的效率。
    - 宽输入电压范围: 支持36-75Vdc的宽输入电压范围,适用于多种不同的电源条件。
    - 数字通信接口: 支持PMBus Rev.1.2标准,便于远程控制和监控。
    - 低输出纹波和噪声: 低输出纹波和噪声特性,有助于提升系统的整体稳定性。
    - 集成保护机制: 输出过流、过压和过温保护,确保安全可靠运行。
    - 符合多项国际认证: 满足ANSI/UL# 62368-1、CAN/CSA C22.2 No. 62368-1和DIN VDE 0868-1/A11:2017等标准。


    4. 应用案例和使用建议



    QSD(V)W050A0B被广泛用于各类分布式电源架构、服务器和存储系统、网络设备(包括PoE)以及风扇组件等。根据手册提供的应用案例,建议在连接多个模块并联时,通过调整输出电压实现负载均衡。此外,当使用大容量外部输出电容(>5000μF)时,应注意在启动期间将输出电流限制在最大值的50%以下。


    5. 兼容性和支持



    - 兼容性: QSD(V)W050A0B与标准DOSA合规的半砖尺寸相兼容,能够方便地与其他电子元器件集成。
    - 技术支持: 供应商提供了详尽的技术文档和支持服务,包括详细的测试配置、安全考虑因素及常见问题解答。建议用户在实际应用前仔细阅读手册,并联系制造商获取更多帮助。


    6. 常见问题与解决方案



    - 问题1: 输入电流过大导致模块过热。
    - 解决方案: 确保使用合适容量的输入熔断器,并遵循手册中的安全建议。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查输入电压是否稳定,确认所有接线正确无误,并重新配置PMBus设置以优化输出电压调节。
    - 问题3: 过载保护触发。
    - 解决方案: 检查负载是否超出了规定的范围,适当调整输出负载。


    7. 总结和推荐



    QSD(V)W050A0B Barracuda III系列直流-直流转换器凭借其出色的性能、宽泛的工作范围和多功能特性,非常适合各种复杂且要求严格的电源系统应用。它在设计上充分考虑了用户的实际需求,拥有高效率、稳定的输出及强大的保护机制。对于需要高可靠性、高效率电源模块的应用场景,我们强烈推荐使用QSD(V)W050A0B。

QSVW050A0B41-PHZ参数

参数
输出类型 -
最小输出电压 -
最小输入电压 36V
拓扑 -
最大输入电压 75V
最大输出电压 12V
开关频率 -
同步整流器 -
功能 -
输出数量 1
长*宽*高 58.4mm*36.8mm*13.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QSVW050A0B41-PHZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QSVW050A0B41-PHZ数据手册
