EBVW020A0B1Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 150KHz Fixed 1 12V 75V 36V 通孔安装 58.4mm*22.9mm*11.1mm
供应商型号: SG2-EBVW020A0B1Z
供应商: 期货订购
标准整包数: 1
ABB DC-DC稳压器 EBVW020A0B1Z

EBVW020A0B1Z概述


    产品简介

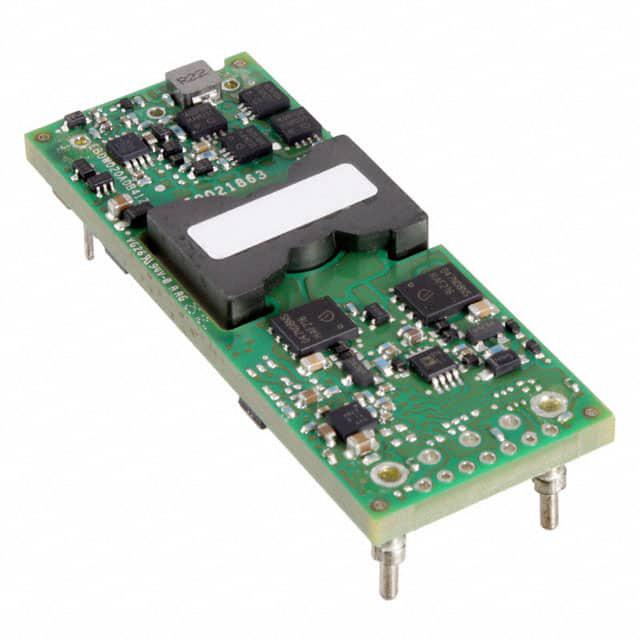

    EBVW020A0B Barracuda系列 DC-DC转换器电源模块
    EBVW020A0B 是由通用电气公司开发的新一代 DC/DC 转换器电源模块,适用于广泛的分布式电源架构及中间总线电压应用。该模块支持高达 75Vdc 的输入电压范围,并能提供高达 20A 的输出电流,最大输出功率可达 240W。EBVW020A0B 特别适合服务器和存储设备、网络设备以及需要紧密调节输出电压的系统,例如风扇组件和其他类似需求的应用。

    技术参数


    - 输入电压范围: 36Vdc 至 75Vdc
    - 输出电压调整范围: 6.0Vdc 至 13.2Vdc
    - 输出电流: 最大 20Adc
    - 效率: 在 12Vdc 输出下达到 95.4%
    - 宽工作温度范围: -40°C 至 85°C
    - 隔离电压: 2250Vdc
    - 封装尺寸: 58.4mm x 22.8mm x 11.3mm (2.30英寸 x 0.90英寸 x 0.44英寸)
    - 封装选项: 支持负逻辑远程开/关、自动重启、远程感测和输出电压微调等

    产品特点和优势


    高效率: EBVW020A0B 拥有 95.4% 的峰值效率,这意味着它在大多数应用中不需要额外的散热装置,从而降低了成本和复杂度。
    高可靠性和安全特性: 该模块符合 RoHS 和 REACH 指令,支持无铅焊接过程,并且具备输入欠压和过压保护、过温保护等安全特性。此外,内置的低输出纹波和噪声功能确保了稳定可靠的电源供应。
    可配置性和灵活性: 支持多种配置选项,如远程感测、输出电压微调、基板选项等,使得该模块可以适应不同应用场景的需求。

    应用案例和使用建议


    EBVW020A0B 广泛应用于服务器和存储设备、网络设备(包括 PoE 设备)、以及要求精密调节输出电压的各种系统中。在实际应用中,为了最大化其性能和寿命,建议在模块外部加入适当的输入滤波电容,以减少输入纹波电流对模块稳定性的影响。此外,在设计过程中需特别注意热管理策略,避免模块因过热而失效。

    兼容性和支持


    EBVW020A0B 模块采用标准的 DOSA 封装,易于集成到现有的系统中。制造商提供了详细的安装指南和维护支持文档,以帮助客户解决潜在的技术问题。需要注意的是,模块不具备内部保险丝,因此在实际应用中应添加外部保险丝以确保系统安全。

    常见问题与解决方案


    - 问题一: 输入电压超出范围时如何保护?
    解决方案: 使用保险丝保护输入端口,选择快速熔断型保险丝,建议最大额定值为 15A。

    - 问题二: 如何进行输出电压微调?
    解决方案: 利用“9”选项代码,通过连接远程感测引脚来实现输出电压的精确微调。

    - 问题三: 如何实现热管理?
    解决方案: 采用适当的散热措施,如安装散热片或散热器,并根据模块的热特性选择合适的安装位置。

    总结和推荐


    综上所述,EBVW020A0B DC-DC 转换器模块凭借其高效、可靠的设计和丰富的配置选项,非常适合用于需要高精度和高稳定性的工业应用场合。鉴于其出色的性能表现和广泛的应用范围,强烈推荐使用此产品,尤其适用于那些对电源管理有严格要求的应用场景。

EBVW020A0B1Z参数

参数
输出类型 Fixed
最小输入电压 36V
开关频率 150KHz
输出数量 1
最小输出电压 -
功能 -
同步整流器 -
最大输入电压 75V
最大输出电压 12V
拓扑 -
长*宽*高 58.4mm*22.9mm*11.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

EBVW020A0B1Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

EBVW020A0B1Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB EBVW020A0B1Z EBVW020A0B1Z数据手册

EBVW020A0B1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
