QBVE060A0S10R441-PHZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 10.4V 10.35V 56V 45V 通孔安装 58.4mm*36.8mm*12.7mm
供应商型号: SG2-QBVE060A0S10R441-PHZ
供应商: 期货订购
标准整包数: 1

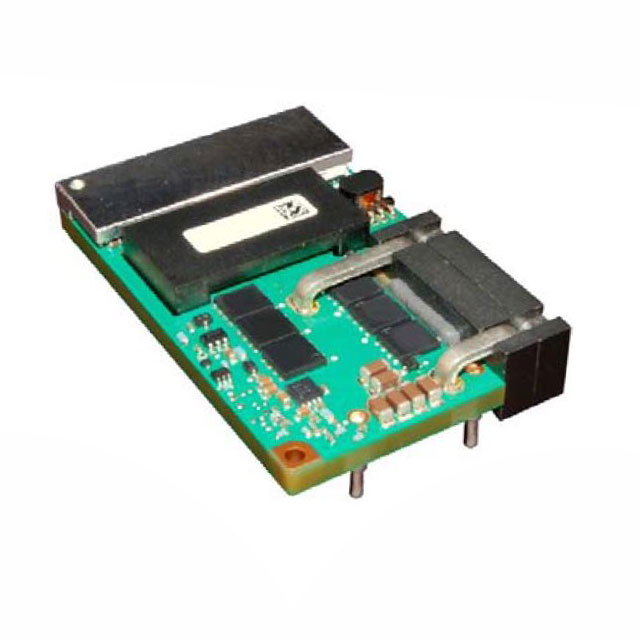

ABB DC-DC稳压器 QBVE060A0S10R441-PHZ

QBVE060A0S10R441-PHZ概述

    QBVE060A0S10R4 Barracuda Series DC-DC Converter Power Modules

    1. 产品简介


    QBVE060A0S10R4是Barracuda系列中的新一代完全调节直流到直流电源模块。专为10.4Vdc中间总线应用设计,能够支持多点负载(POL)转换器产生多个低电压。该模块的工作输入电压范围为45-56Vdc,最大输出电流可达60.0A,适用于服务器、存储系统以及需要紧密输出电压调节的应用,例如风扇组件和其他系统。

    2. 技术参数


    - 输入电压:45-56Vdc
    - 输出电压:10.4Vdc
    - 输出电流:60.0A
    - 功率:625W
    - 效率:高达97%(在10.4V输出下)
    - 输入电压范围:45-56Vdc
    - 纹波和噪声:150mVp-p(5Hz到20MHz带宽)
    - 尺寸:58.4mm x 36.8mm x 10.9mm(2.30英寸 x 1.45英寸 x 0.43英寸)
    - 工作温度范围:连续-5°C至85°C,短期-20°C至90°C(≤96小时/年)

    3. 产品特点和优势


    - 高效率:超过96%,特别是在满载条件下。
    - 宽输入电压范围:适应多种电源输入。
    - 低纹波和噪声:适合需要高精度输出的应用。
    - 隔离度:750Vdc,确保安全操作。
    - 紧凑设计:符合行业标准,便于集成。

    4. 应用案例和使用建议


    - 分布式电源架构:通过多点负载(POL)转换器支持多个低电压。
    - 服务器和存储应用:适用于数据中心中需要稳定供电的设备。
    - 风扇组件:提供紧密的输出电压调节,保证设备正常运行。

    使用建议:确保模块连接到低阻抗电源,以避免稳定性问题。在设计系统时,考虑加入外部滤波器,以进一步减少噪声。

    5. 兼容性和支持


    - 兼容性:符合DOSA标准,便于与其他标准电源模块兼容。
    - 支持:制造商提供详细的技术文档和售后支持,以确保系统集成的成功。

    6. 常见问题与解决方案


    - 问题1:电源模块无法启动。
    - 解决方案:检查输入电源和接地连接是否正确。确认是否有足够的输入电容。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载条件和输入电压是否在额定范围内。确保所有连接牢固无松动。
    - 问题3:过热保护激活。
    - 解决方案:降低负载电流或增加散热措施。

    7. 总结和推荐


    QBVE060A0S10R4是一款高效、稳定的直流到直流转换器模块,具有广泛的应用前景。其紧凑的设计、高效率和良好的可靠性使其成为分布式电源架构和服务器、存储系统的理想选择。强烈推荐使用这款产品,尤其是在需要高精度输出电压的场合。

QBVE060A0S10R441-PHZ参数

参数
同步整流器 -
最小输出电压 10.35V
输出数量 1
最小输入电压 45V
拓扑 -
输出类型 -
最大输出电压 10.4V
功能 -
开关频率 -
最大输入电压 56V
长*宽*高 58.4mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QBVE060A0S10R441-PHZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QBVE060A0S10R441-PHZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QBVE060A0S10R441-PHZ QBVE060A0S10R441-PHZ数据手册

QBVE060A0S10R441-PHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
