UVXS1212A0X3-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: Programmable 2 600mV~5.5V 600mV 14.4V 4.5V SMD-28P 贴片安装,黏合安装 20.3mm*11.4mm*8.5mm
供应商型号: SG2-UVXS1212A0X3-SRZ
供应商: 期货订购
标准整包数: 1

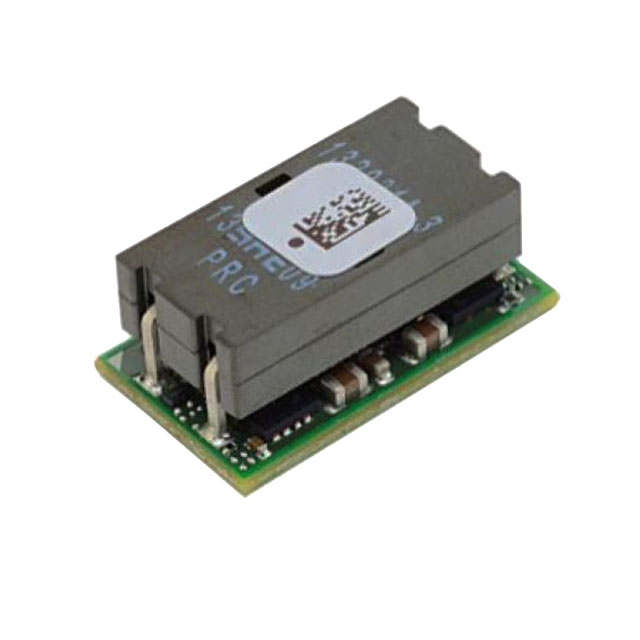

ABB DC-DC稳压器 UVXS1212A0X3-SRZ

UVXS1212A0X3-SRZ概述

    # GE 2 × 12A Analog Dual MicroDLynx™ 非隔离式 DC-DC 电源模块

    产品简介


    GE 2 × 12A Analog Dual MicroDLynx™ 是一款非隔离式的 DC-DC 转换器,能够提供高达 2 × 12A 的输出电流。该产品适用于广泛输入电压范围(4.5Vdc 至 14.4Vdc),并能精确调节输出电压(0.6Vdc 至 5.5Vdc)。通过外部电阻可编程设置输出电压。这款电源模块广泛应用于分布式电源架构、中间总线电压应用、电信设备、服务器和存储系统、网络设备以及工业设备等领域。
    主要功能
    - 支持远程开关控制。
    - 输出电压范围广且可调。
    - 内置过流保护和过温保护。
    - 支持动态输出电压响应优化功能。
    - 提供电源良好信号(PGOOD)。
    应用领域
    - 分布式电源架构。
    - 中间总线电压的应用场景。
    - 通信、服务器、网络及工业设备。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | VIN1,VIN2 | 4.5 14.4 | Vdc |
    | 连续输入电流 | IIN1,max 23 | Adc |
    | 输入无负载电流 | IIN1,No load| 72 210 | mA |
    | 输入待机电流 | IIN1,stand-by| 14 mA |
    | 输出电压范围 | VO1, VO2 | 0.6 5.5 | Vdc |
    | 输出电压调节精度 | VO1, VO2 | -1.0 +1.0 | %VO,set |
    | 开关频率 | fsw 500 kHz |
    | 输出电流 | IO | 0 12x2 | Adc |

    产品特点和优势


    独特功能与优势
    1. 广泛的输入电压范围:支持从 4.5Vdc 到 14.4Vdc 的宽泛输入电压,适应多样化的电源条件。
    2. 可编程输出电压:通过外部电阻调节,实现灵活配置。
    3. 动态响应优化:采用 Tunable Loop™ 技术,减少输出电容需求,降低系统成本。
    4. 高效率:在典型条件下,效率可达 95%,尤其在 5.0Vdc 输出时。
    5. 紧凑设计:尺寸仅为 20.32mm x 11.43mm x 8.5mm,适合空间受限的设计。
    市场竞争力
    此模块以其高效能和紧凑设计成为电信、服务器、网络和工业应用的理想选择。相比同类产品,它在性能和价格上具有显著优势。

    应用案例和使用建议


    应用案例
    - 在服务器和存储系统中作为中间总线电压转换模块,支持动态负载变化。
    - 在工业设备中为敏感组件提供稳定的电源供应。
    使用建议
    - 结合 Tunable Loop™ 功能优化输出纹波和噪声,确保在高频段的稳定性。
    - 优先选用 0.6Vdc 至 5.5Vdc 的输出电压范围,以满足多种应用场景的需求。
    - 根据实际负载条件调整外部电容,提高系统的动态响应性能。

    兼容性和支持


    兼容性
    - 该模块与常见的电子元件兼容,适配不同品牌主板和电路板设计。
    - 提供标准化接口,便于集成到现有系统中。
    厂商支持
    - GE 提供完善的售后服务和技术支持,包括长期的产品可靠性保证。
    - 模块符合多项国际标准(如 RoHS、REACH 和 UL 认证),确保合规性和安全性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查外部电阻是否正确连接,并重新校准。 |
    | 启动延迟时间较长 | 调整电路中相关电容值以缩短启动时间。 |
    | 温度过高 | 确保良好的散热设计,并检查环境温度。 |

    总结和推荐


    综合评估
    GE 2 × 12A Analog Dual MicroDLynx™ 以其高效能、高可靠性和灵活性成为分布式电源架构中的优选产品。在各类电信、服务器和工业设备中表现优异。
    推荐意见
    强烈推荐此模块用于需要高功率密度和宽输入电压范围的应用场景。其紧凑设计、高效率和出色的保护机制使其在市场上极具竞争力。如果您的项目要求严格的电源管理和优化的动态响应,这款产品无疑是理想的选择。

UVXS1212A0X3-SRZ参数

参数
最大输出电压 600mV~5.5V
输出类型 Programmable
同步整流器 -
最小输入电压 4.5V
开关频率 -
最大输入电压 14.4V
最小输出电压 600mV
功能 -
拓扑 -
输出数量 2
长*宽*高 20.3mm*11.4mm*8.5mm
通用封装 SMD-28P
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

UVXS1212A0X3-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

UVXS1212A0X3-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB UVXS1212A0X3-SRZ UVXS1212A0X3-SRZ数据手册

UVXS1212A0X3-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
