JNC350R41-TZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 300KHz Fixed 1 28V 75V 36V 通孔安装 60.7mm*57.7mm*12.7mm
供应商型号:
供应商:
标准整包数: 0

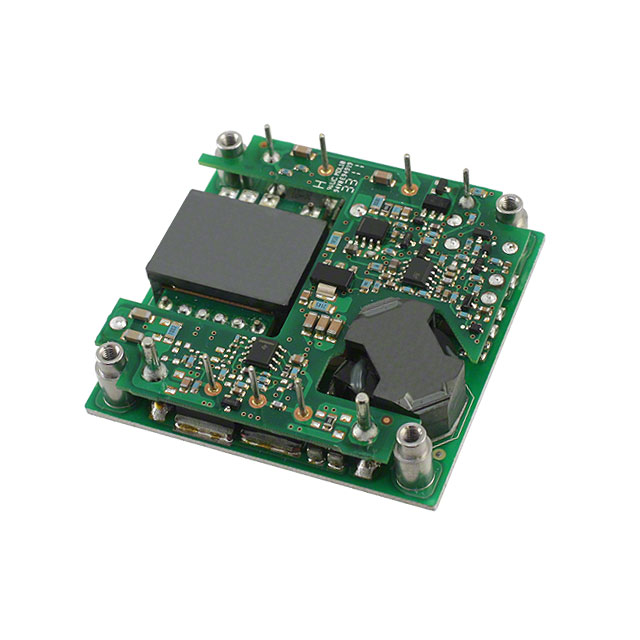

ABB DC-DC稳压器 JNC350R41-TZ

JNC350R41-TZ概述


    产品简介


    JNC350R系列是通用电气公司推出的一款高效DC-DC转换模块,旨在为高电压和高功率应用提供高达350W的输出功率。该产品尺寸符合行业标准半砖(half-brick)封装,尺寸为57.7mm x 60.7mm x 12.7mm,适合多种工业应用场景。它具有宽泛的输入电压范围(18V到36V),并以28Vdc稳定输出,适用于无线网络、射频放大器及开关网络等领域。

    技术参数


    - 输入电压范围:18Vdc至36Vdc
    - 输出电压:28Vdc
    - 最大输出功率:350W
    - 工作温度范围:-40°C至100°C
    - 电源密度:129 W/in³
    - 输入过压保护:34Vdc至38Vdc
    - 输出短路电流:最高30A
    - 转换效率:高达91%
    - 开关频率:300kHz
    - 输出电压调整范围:16.8Vdc至32.0Vdc
    - 隔离电压:输入对壳体隔离电压可达1500Vdc,输出对壳体隔离电压可达500Vdc
    - 纹波和噪声:5Hz至20MHz带宽下,纹波峰峰值最大为200mV

    产品特点和优势


    JNC350R具有多项技术优势。首先,其高功率密度(129 W/in³)意味着可以在有限的空间内实现更高的输出能力。其次,模块支持远程感测功能,能够有效减少电压分布损耗,通过调节远程感测连接处的电压,确保远端设备获得稳定的电压供应。此外,其支持远程启停功能,可根据系统需求灵活控制模块开启与关闭。模块还配备有OCP(过流保护)和OVP(过压保护)功能,保证系统安全运行。特别值得一提的是,JNC350R还拥有可调环路(Tunable Loop™)功能,允许用户优化动态响应,减少外部电容需求,节省成本和电路板面积。

    应用案例和使用建议


    JNC350R广泛应用于射频放大器、无线网络及开关网络等场景。为了确保最佳性能,用户需注意模块的负载和温度条件。例如,在低温环境下,至少需要使用三个最低值的输出电容器来维持稳定。使用外部电容器时,建议选择低ESR(等效串联电阻)电容器,并参考制造商的数据表。在安装过程中,遵循正确的测试配置和设计考虑因素,如使用低阻抗源和最小440µF的低ESR输出电容器,有助于确保系统的稳定运行。

    兼容性和支持


    JNC350R与其他电子元器件或设备的兼容性良好,符合多个安全认证标准,包括CE标志、UL60950-1/CSA C22.2 No. 60950-1-03认证和VDE 0805:2001-12认证。模块制造过程经过ISO 9001和ISO 14001认证,确保产品质量。对于技术支持和维护,GE提供必要的指南和文档,帮助客户解决问题。

    常见问题与解决方案


    - 问题1:模块无法正常启动
    - 解决方法:检查输入电压是否在指定范围内(18Vdc至36Vdc),确认输入线熔断器已正确安装。
    - 问题2:输出电压不稳
    - 解决方法:检查输出电容器是否满足要求,建议使用低ESR的铝电解电容器,具体型号参见数据表推荐。
    - 问题3:模块在重载情况下无法正常工作
    - 解决方法:调整模块的远程感测设置,避免分布损耗影响,同时增加适当的外部电容器容量。

    总结和推荐


    JNC350R是一款功能强大且可靠的DC-DC转换模块,具备高功率密度、良好的电气特性及多样的保护机制,适合各种高要求的应用场景。其可调环路功能进一步提升了灵活性和性价比。考虑到其广泛的兼容性、严格的制造标准及优质的客户服务,我们强烈推荐使用JNC350R作为高功率应用的理想选择。

JNC350R41-TZ参数

参数
最大输入电压 75V
输出数量 1
拓扑 -
同步整流器 -
最大输出电压 28V
功能 -
输出类型 Fixed
最小输出电压 -
开关频率 300KHz
最小输入电压 36V
长*宽*高 60.7mm*57.7mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

JNC350R41-TZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

JNC350R41-TZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB JNC350R41-TZ JNC350R41-TZ数据手册
