IND033

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: Programmable 1 800mV~5.5V 800mV 14.4V 9.6V 17-SMD 贴片安装,黏合安装 12.2mm*12.2mm*7.3mm
供应商型号:
供应商:
标准整包数: 0

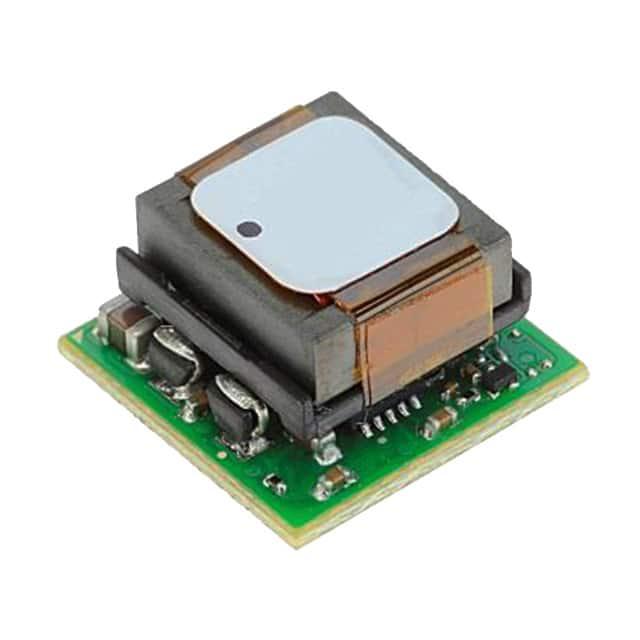

ABB DC-DC稳压器 IND033

IND033概述

    霍尼特非隔离DC-DC电压调节模块:IND033产品技术手册

    1. 产品简介


    霍尼特(Hornet)系列的IND033是一款非隔离型DC-DC电压调节模块,专为工业设备、控制板及测试设备等应用而设计。其核心功能是将12V直流输入电压转换为0.8V至5.5V的直流输出电压,最大功率可达33W。这款模块的小巧体积和宽广的工作温度范围使其适用于各种严苛的应用环境。

    2. 技术参数


    - 输入电压范围: 9.6Vdc至14.4Vdc
    - 输出电压范围: 0.8Vdc至5.5Vdc
    - 最大输出电流: 6A
    - 封装尺寸: 12.2mm x 12.2mm x 7.25mm
    - 工作温度范围: -40°C至105°C
    - 开关频率: 600kHz
    - 效率: 在12V输入、25°C环境下,输出电流12A时,效率可达86%(1.2V)、89%(1.8V)、93%(3.3V)和94%(5V)
    - 保护特性: 过流保护、远程开/关控制、过压保护

    3. 产品特点和优势


    - 高可靠性: 具备出色的热性能,在自然对流条件下,可全功率输出至100°C(1.2V输出)和90°C(5V输出)
    - 高效率: 在各种负载和温度条件下保持高效率,尤其在常用输出电压下效率表现优异
    - 灵活配置: 输出电压可通过外部电阻编程调整,提供多种保护特性
    - 坚固耐用: 模块符合军事标准(Mil Std. 810G),并具备盐雾和混合气体测试的耐受能力

    4. 应用案例和使用建议


    - 工业设备: 需要稳定且可靠电源供应的工业控制系统,如工厂自动化系统
    - 控制板: 控制面板需要紧凑且高效的电源管理解决方案
    - 测试设备: 在实验室环境中进行精确测量和测试时,可靠的电源供应至关重要
    使用建议:
    - 确保输入电压在安全范围内,特别是在不同的输出电压设定时(0.8V至5.5V)
    - 考虑外部电容对输出电压稳定性和效率的影响,合理选择电容值
    - 严格按照推荐的焊接工艺执行,以确保长期可靠性

    5. 兼容性和支持


    - 兼容性: 与标准电路板兼容,支持铅(Pb)自由和锡铅(SnPb)焊接环境
    - 认证: 通过UL 62368-1、CAN/CSA C22.2 No. 62368-1、DIN VDE 0868-1/A11:2017等安全认证
    - 支持: 厂商提供技术支持和维护,包括焊接过程指导和长期保修(3年)

    6. 常见问题与解决方案


    - 问题1: 模块无法正常启动
    - 解决方案: 检查输入电压是否在规定范围内,确认输入和输出电容正确安装
    - 问题2: 输出电压不稳定
    - 解决方案: 检查外部电阻设置,调整输出电压以适应所需应用需求
    - 问题3: 模块过热
    - 解决方案: 确保良好的散热条件,必要时增加外部散热措施

    7. 总结和推荐


    霍尼特IND033是一款高度可靠的非隔离型DC-DC电压调节模块,具备广泛的工作温度范围和高效率。其灵活的输出电压调整能力和丰富的保护特性使其成为工业设备、控制板及测试设备的理想选择。强烈推荐在要求严格的应用环境中使用。
    综上所述,霍尼特IND033具有优异的技术指标和广泛的应用场景,是值得信赖的电源解决方案。

IND033参数

参数
最小输入电压 9.6V
功能 -
最大输入电压 14.4V
最大输出电压 800mV~5.5V
开关频率 -
最小输出电压 800mV
输出数量 1
同步整流器 -
输出类型 Programmable
拓扑 -
长*宽*高 12.2mm*12.2mm*7.3mm
通用封装 17-SMD
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

IND033厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

IND033数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB IND033 IND033数据手册

IND033封装设计

查看详情并下载
Symbol
Footprint
3D Model
