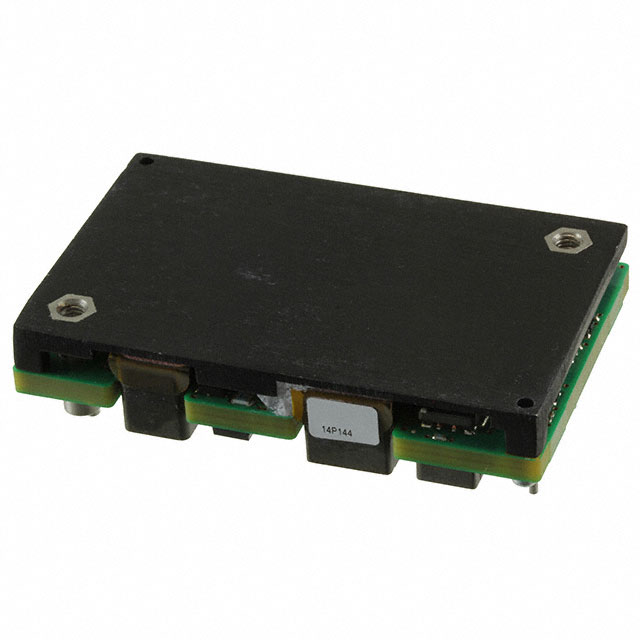

QHHD019A0B41-HZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 250KHz DC,Fixed 1 12V 75V 18V 通孔安装 58.4mm*36.6mm*12.7mm
供应商型号: SG2-QHHD019A0B41-HZ
供应商: 期货订购
标准整包数: 1
ABB DC-DC稳压器 QHHD019A0B41-HZ

QHHD019A0B41-HZ概述

    QHHD019A0B Hammerhead Series: DC-DC Converter Power Module

    产品简介


    QHHD019A0B Hammerhead 系列是通用电气公司(General Electric)推出的一款四分之一砖型低高度电源模块。它是一个隔离式直流-直流转换器,提供单个精确调节的输出电压,在超宽输入电压范围内为 18Vdc 至 75Vdc。这款模块额定输出电流为 19Adc,适用于多种应用场景,包括混合电源架构、无线网络、企业网络(如以太网供电PoE)以及工业设备。

    技术参数


    - 输入电压范围:18Vdc 至 75Vdc
    - 输出电压:12Vdc(可在 11.82Vdc 至 12.18Vdc 范围内调整)
    - 最大输入电流:14A
    - 输出电流:19A
    - 输出功率:225W
    - 效率:93.5%(在 VIN=24Vdc 和 VIN=48Vdc 时)
    - 开关频率:250kHz
    - 最小负载:无限制
    - 存储温度范围:-55°C 至 125°C
    - 工作温度范围:-40°C 至 85°C
    - 热插拔能力:兼容
    - 保护功能:过流保护、过压保护、过温保护、短路保护
    - 电气绝缘:2250Vdc
    - 尺寸:58.4 mm x 36.8 mm x 10.2 mm(2.30 in x 1.45 in x 0.40 in)

    产品特点和优势


    - 符合标准:符合RoHS 2011/65/EU指令和修订后的(EU)2015/863指令,符合REACH(EC)No 1907/2006指令。
    - 高效率:在满载条件下,效率高达 93.5%,在24Vdc和48Vdc下表现优异。
    - 宽输入电压范围:支持从18Vdc到75Vdc的宽范围输入电压,非常适合复杂的电源架构。
    - 远程开/关控制:具备负逻辑远程开/关功能,方便系统集成。
    - 输出调整功能:可通过外部电阻调整输出电压。
    - 热插拔能力:热插拔兼容设计,易于集成。
    - 高可靠性:通过Telcordia SR-332 Issue 2 方法I案例3进行可靠性测试,FIT为128.7,平均无故障时间超过7百万小时。

    应用案例和使用建议


    这款模块适用于多种应用场景,如混合电源架构、无线网络和企业网络。在实际使用中,为了确保安全性和系统保护,建议用户始终使用输入线保险丝。
    - 无线网络:适合用于需要稳定电源供应的无线接入点,提供可靠和高效的电源解决方案。
    - 企业网络(PoE):适合作为POE设备的电源模块,提供稳定的12Vdc输出电压,支持802.3af/802.3at标准。
    - 工业设备:可以在各种恶劣环境中可靠工作,适用于工业自动化和控制系统。

    兼容性和支持


    - 兼容性:可以与现有的电源管理系统和其他电子设备无缝对接,无需额外的适配器。
    - 支持:由通用电气公司提供全面的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题1:设备无法启动
    - 解决方案:检查输入电压是否在正常范围内,确认保险丝是否已安装并正常工作。

    - 问题2:输出电压不稳定
    - 解决方案:检查负载是否超过额定值,检查是否已经正确连接外部电阻进行输出电压调整。

    总结和推荐


    QHHD019A0B Hammerhead 系列作为一款高效、可靠的DC-DC电源转换模块,其超宽的输入电压范围和优秀的能效使其成为众多应用场景的理想选择。它具有强大的兼容性、丰富的保护功能和高可靠性,适用于工业自动化、无线网络和企业网络等多个领域。我们强烈推荐这款产品给需要稳定电源解决方案的用户。

QHHD019A0B41-HZ参数

参数
输出数量 1
同步整流器 -
最小输入电压 18V
最大输出电压 12V
拓扑 -
最小输出电压 -
功能 -
输出类型 DC,Fixed
开关频率 250KHz
最大输入电压 75V
长*宽*高 58.4mm*36.6mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

QHHD019A0B41-HZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QHHD019A0B41-HZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QHHD019A0B41-HZ QHHD019A0B41-HZ数据手册

QHHD019A0B41-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
