QSDW050A0B41-PHZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*13.7mm
供应商型号: SG2-QSDW050A0B41-PHZ
供应商: 期货订购
标准整包数: 1

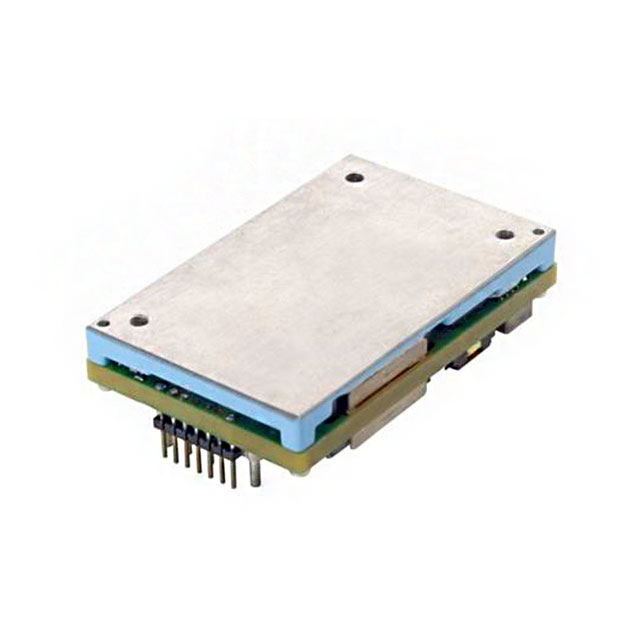

ABB DC-DC稳压器 QSDW050A0B41-PHZ

QSDW050A0B41-PHZ概述

    QSD(V)W050A0B Barracuda III Series DC-DC Converter Power Modules

    产品简介


    QSD(V)W050A0B Barracuda III 系列是新一代的直流-直流转换器模块,专为中间总线架构和需要严格输出电压调节的应用而设计。该系列模块可从36Vdc到75Vdc的输入电压范围中运行,提供最高50A的输出电流,额定功率为600W。这两种版本分别支持标准控制接口和数字通信接口,非常适合分布式电源架构、服务器和存储设备以及以太网供电(PoE)等网络设备。

    技术参数


    - 输入电压范围:36-75Vdc
    - 最大输入电流:19Adc (VIN=0V 至 75V, IO=IO, max)
    - 效率:峰值效率为96%(48V 输入),在55%至100%额定输出时保持在95.6%以上
    - 输出电压范围:通过PMBus调整,输出电压范围为9.6Vdc至13.2Vdc
    - 工作温度范围:-40°C 至 85°C
    - 隔离耐压:2250Vdc
    - 封装尺寸:符合DOSA标准的四分之一砖封装,尺寸为58.4mm x 36.8mm x 13.7mm

    产品特点和优势


    1. 高效率:峰值效率达到96%,在大部分负载条件下保持超过95.6%的效率。
    2. 宽输入电压范围:能够适应广泛的输入电压范围,提高了灵活性。
    3. 数字通信接口:通过PMBus实现高效通信和控制。
    4. 低输出噪声:低输出纹波和噪声,适合对噪声敏感的应用。
    5. 内置保护机制:包含过流、过压和过温保护,确保稳定可靠的操作。
    6. 标准化封装:符合行业标准的DOSA合规封装,易于集成到各种系统中。

    应用案例和使用建议


    该产品广泛应用于中间总线架构、服务器和存储设备、以太网供电(PoE)等领域。例如,在网络交换机中,可以作为电源模块使用,为多个子系统提供稳定的低压电源。此外,对于要求低噪声的系统(如无线基站),可以利用其低输出噪声的优势。为了确保最佳性能,建议在安装过程中使用低阻抗的输入源,并遵循制造商的安全指南。

    兼容性和支持


    QSD(V)W050A0B 支持与多种电子元器件和系统的兼容性,特别是与那些遵循PMBus标准的产品。制造商提供了详尽的支持文档和客户支持服务,包括硬件设计指导和故障排查。

    常见问题与解决方案


    - 问题1:启动时模块未能正常启动。
    - 解决方案:检查输入电源电压是否处于规定范围内,并确保正确的接地连接。

    - 问题2:输出电压波动大。
    - 解决方案:确认输出电容值是否符合要求,并检查是否有外部干扰。

    总结和推荐


    QSD(V)W050A0B Barracuda III 系列转换器具备卓越的效率、高可靠性以及广泛的输入电压范围,是分布式电源架构和高性能应用的理想选择。其易于集成的设计和全面的保护机制使其成为市场上极具竞争力的产品。综上所述,强烈推荐该产品用于需要稳定直流输出的应用场合。

QSDW050A0B41-PHZ参数

参数
输出类型 -
最小输入电压 36V
功能 -
最大输入电压 75V
开关频率 -
输出数量 1
最大输出电压 12V
拓扑 -
同步整流器 -
最小输出电压 -
长*宽*高 58.4mm*36.8mm*13.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QSDW050A0B41-PHZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QSDW050A0B41-PHZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QSDW050A0B41-PHZ QSDW050A0B41-PHZ数据手册

QSDW050A0B41-PHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
