QBDE067A0B641-HZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 12V 60V 40V 通孔安装 58.4mm*36.8mm*12.7mm
供应商型号: SG2-QBDE067A0B641-HZ
供应商: 期货订购
标准整包数: 1
ABB DC-DC稳压器 QBDE067A0B641-HZ

QBDE067A0B641-HZ概述

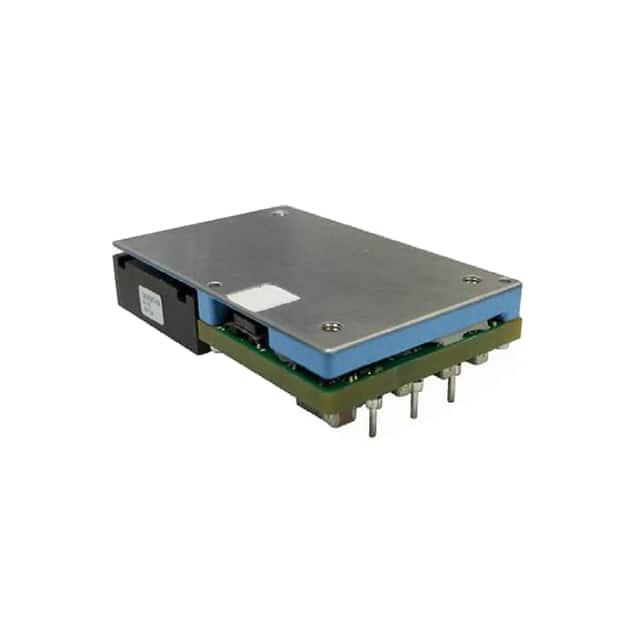

    GE QBDE067A0B Barracuda™ Series DC-DC Power Modules

    产品简介


    GE的QBDE067A0B Barracuda™系列直流-直流电源模块是一种新一代的完全调节型直流电源模块,设计用于支持中间总线电压应用。它能够将40到60Vdc的输入电压转换为12.0Vdc的输出电压,提供高达800W的输出功率。这种模块广泛应用于分布式电源架构、以太网供电(PoE)的网络设备、服务器和存储应用等领域。

    技术参数


    - 输入电压范围:40-60Vdc
    - 最大输入电流:22Adc
    - 最大输出功率:800W
    - 输出电压范围(不带-P选项):11.64至12.36Vdc
    - 输出电压范围(带-P选项):11.43至12.82Vdc
    - 输出电流范围:0至67A
    - 效率:最高96.3%(50%-90%负载)
    - 工作温度范围:-40°C至85°C
    - 外形尺寸:58.4mm x 36.8mm x 12.7mm(2.30in x 1.45in x 0.50in)

    产品特点和优势


    - 高效能:最高效率可达96.3%,特别是在50%-90%负载下,这使得电源模块在许多应用中无需额外散热装置。
    - 高可靠性:MTBF达8,379,574小时,FIT率为119.3/109小时。
    - 多种保护机制:包括输出过流/过压保护、过温保护、输入欠压和过压锁定等功能。
    - 数字化控制:支持PMBus™ Rev.1.2协议,可以实现远程控制和监控。
    - 宽输入电压范围:支持从40Vdc到60Vdc的宽输入范围。

    应用案例和使用建议


    - 网络设备:如PoE供电设备,该模块可用于为多个低电压设备供电。
    - 服务器和存储系统:适合数据中心的电源管理,提供稳定且高效的电力供应。
    - 超级计算机:由于其高效率和低输出噪声,非常适合高性能计算设备。

    使用建议:
    - 在使用该模块时,确保输入源阻抗较低,避免高感性源阻抗影响稳定性。
    - 使用660μF电解电容靠近模块安装,帮助提高系统的稳定性。

    兼容性和支持


    - 该模块支持PMBus™ Rev.1.2协议,便于集成到现有系统中。
    - 制造商提供广泛的文档和支持服务,包括详细的技术手册和用户指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:模块无法启动。
    - 解决办法:检查输入电压是否在规定范围内,确认输入端是否有足够的外部滤波。
    - 问题2:输出电压不稳定。
    - 解决办法:调整输出电压设置点,确保输入电容值正确。

    总结和推荐


    GE的QBDE067A0B Barracuda™系列直流-直流电源模块具有出色的性能和广泛的适用性,特别适合于需要高效率和高可靠性的应用场景。其丰富的保护机制和数字化控制使其成为复杂电源系统中的理想选择。综上所述,我们强烈推荐使用此模块。
    以上是基于所提供的数据表生成的技术手册文章。希望这些内容对您有所帮助!

QBDE067A0B641-HZ参数

参数
最大输出电压 12V
输出数量 1
开关频率 -
输出类型 -
最大输入电压 60V
最小输出电压 -
功能 -
拓扑 -
同步整流器 -
最小输入电压 40V
长*宽*高 58.4mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装
