首页  >  产品百科  >  IND027W

IND027W

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: Programmable 1 3V~8V 3V 14.4V 9.6V 6-SMD 贴片安装,黏合安装 20.3mm*11.4mm*8.5mm
供应商型号: 555-1432-1-ND
供应商: Digi-Key
标准整包数: 1
ABB DC-DC稳压器 IND027W

IND027W概述

    高质量电子元器件技术手册文章

    产品简介

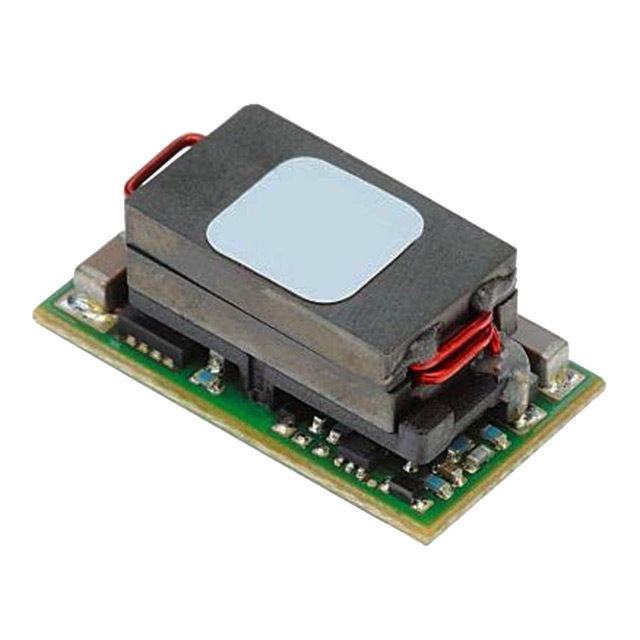

    Hornet非隔离式直流-直流电压调节模块(IND027W) 是一款适用于多种工业应用的高效直流电源转换器。该产品输入电压范围为9.6V至14.4Vdc,输出电压可调范围为3.0V至8.0Vdc,最大输出电流为3A(@3Vout)。其核心功能在于能够将不同等级的输入电压稳定转化为所需的输出电压,广泛应用于工业设备、控制板及测试设备等领域。

    技术参数


    - 输入电压:9.6V到14.4Vdc
    - 输出电压:3.0V到8.0Vdc
    - 最大输出电流:3A(@3Vout)
    - 效率:93.2%(3.3V),95.5%(5V)
    - 开关频率:300kHz
    - 电气特性:
    - 输出电压调整范围:±2.5%
    - 远程启动/关断功能
    - 固定开关频率
    - 输出过流保护(非锁存型)
    - 机械特性:
    - 尺寸:20.3 mm x 11.4 mm x 8.5 mm(0.8 in x 0.45 in x 0.335 in)
    - 工作温度范围:-40°C 至 105°C
    - 操作冲击:40G(符合MIL STD 810G标准)

    产品特点和优势


    1. 高效率:高达95.5%的效率确保了能效的最大化,从而降低能源消耗。
    2. 宽泛的工作条件:能在极端条件下保持稳定运行,如在-40°C至105°C的温度范围内。
    3. 灵活的输出设置:通过外部电阻实现从3.0V到8.0Vdc的输出电压可编程调节。
    4. 安全认证:获得多项国际认证,包括ANSI/UL 62368-1和CAN/CSA C22.2 No. 62368-1,保证其安全性和可靠性。

    应用案例和使用建议


    工业设备:可以用于电力设备中的电压稳定化,例如驱动电机或传感器。
    控制板:在复杂的控制电路中作为稳定的电源供应,以满足不同组件的供电需求。
    测试设备:适合作为实验室测试仪器的电源供应单元,提供精确且稳定的电压输出。
    使用建议:
    - 在实际使用过程中,要确保输入电压和温度在规定的范围内。
    - 根据具体的应用场景选择合适的外部电容值,并参考技术手册中的建议连接RTUNE和CTUNE以优化控制环路。

    兼容性和支持


    该产品可以在无铅或锡铅焊接环境中使用,并与RoHS标准兼容。制造商提供长达三年的质保期,同时在其官方文档中详细说明了与其他设备的兼容性。

    常见问题与解决方案


    1. 模块不启动:检查输入电压是否在规定的范围内,确认ON/OFF引脚是否接地。
    2. 输出电压不稳定:检查外部电容值和连接是否正确,尝试调整RTUNE和CTUNE的值以优化控制环路。
    3. 温度过高导致关机:确保良好的散热条件,避免长时间工作于高温环境下。

    总结和推荐


    总体而言,Hornet非隔离式直流-直流电压调节模块(IND027W)是一款具有高效率、高可靠性的电源转换器。它以其广泛的适用性和强大的性能,在多个工业应用中表现出色。对于需要稳定电压输出的应用场合,我们强烈推荐使用这款产品。通过遵守手册中的指导和建议,用户可以充分发挥其潜力,确保长期稳定运行。

IND027W参数

参数
最小输出电压 3V
开关频率 -
输出类型 Programmable
输出数量 1
最大输出电压 3V~8V
拓扑 -
最小输入电压 9.6V
功能 -
同步整流器 -
最大输入电压 14.4V
长*宽*高 20.3mm*11.4mm*8.5mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

IND027W厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

IND027W数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB IND027W IND027W数据手册

IND027W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.61 ¥ 98.1045
5+ $ 11.5214 ¥ 97.3562
10+ $ 11.0094 ¥ 91.2407
25+ $ 10.8401 ¥ 89.8376
50+ $ 10.5013 ¥ 87.0295
100+ $ 9.4851 ¥ 78.6079
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 98.1
