JNCW016A0R41-18Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 28V 75V 36V DIP-9 通孔安装 60.7mm*57.7mm*12.7mm
供应商型号: SG2-JNCW016A0R41-18Z
供应商: 期货订购
标准整包数: 1
ABB DC-DC稳压器 JNCW016A0R41-18Z

JNCW016A0R41-18Z概述


    产品简介

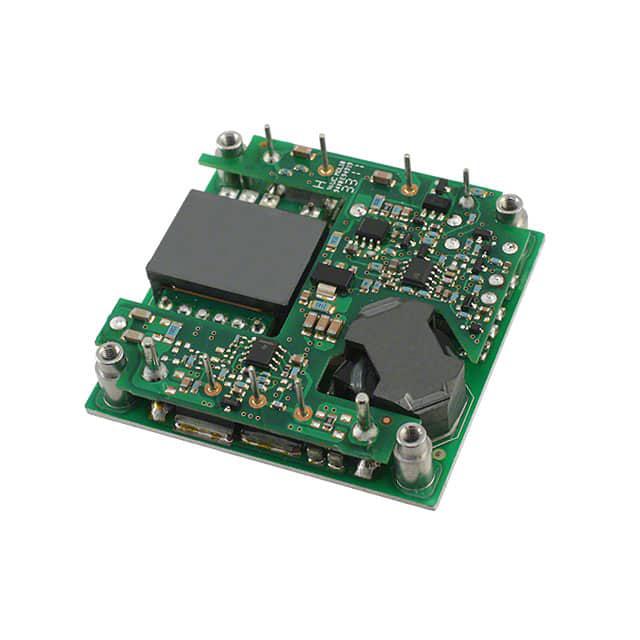

    JNCW016A0R系列是通用电气公司(GE)生产的新型隔离式高效率直流-直流转换器模块,提供高达16A的输出电流,在28Vdc的标称输出电压下工作。这些模块符合DOSA(数据中心标准架构)的半砖封装标准,适用于高压和大功率应用。产品广泛应用于无线网络、RF功率放大器及开关网络等领域。

    技术参数


    - 输入电压范围:36-75Vdc
    - 输出电压:28.0Vdc(可调整至16.0Vdc到35.2Vdc)
    - 输出电流:16A
    - 高效率:>93.5%(典型值)
    - 高功率密度:166W/in³
    - 工作温度范围:-40°C至100°C
    - 开关频率:175kHz
    - 输入电容:12µH
    - 无故障运行时间:4,661,316小时(FIT 214.5 10⁹/Hour)
    - 尺寸:57.7mm x 60.7mm x 12.7mm(2.27" x 2.39" x 0.5")

    产品特点和优势


    - 高效率:达到93.5%的典型效率,适合各种电力应用。
    - 紧凑设计:尺寸仅为57.7mm x 60.7mm x 12.7mm,符合工业标准。
    - 广泛的温度适应性:可在-40°C至100°C的环境中正常工作。
    - 远程控制:具备远程开/关功能,通过逻辑电平控制模块状态。
    - 过流保护:具备连续过流保护电路,最大可承受21A的电流。
    - 环境合规性:符合RoHS、REACH指令,且具备CE认证。

    应用案例和使用建议


    - 无线网络:可用于需要高效能、小体积和宽温区工作的无线基础设施。
    - RF功率放大器:适用于通信系统中的RF功率放大器,要求稳定的电源供应。
    - 开关网络:可以用于数据中心及其他需要高效能电源模块的应用场景。
    使用建议:
    - 确保输入端口使用合适的保险丝,以实现系统的最佳保护。
    - 调整外部电容大小,以确保在不同温度条件下模块的稳定运行。
    - 在启动时考虑环境温度,合理配置外部电容的容量,避免因低温导致的不稳定现象。

    兼容性和支持


    - 兼容性:该模块符合行业标准半砖封装,能够无缝集成到现有的电源系统中。
    - 支持服务:GE提供详尽的技术支持文档和维修服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问:如何启动模块?
    - 解答:通过将远程ON/OFF信号设为逻辑低电平来启动模块。可以通过一个开路集电极开关或者等效电路来控制。

    2. 问:如何应对过载情况?
    - 解答:当负载超过设定阈值时,模块会自动进入过流保护模式,最大输出电流限制为17.5A,超过21A时模块将自动关闭。
    3. 问:如何处理短路情况?
    - 解答:在短路情况下,模块将立即关闭,并可通过重启输入电源或ON/OFF信号来重新启动。

    总结和推荐


    JNCW016A0R系列模块凭借其高效率、宽温度范围、高功率密度等特性,成为高压和高功率应用的理想选择。其在多种环境下表现出色,特别是在无线网络、RF功率放大器及开关网络领域具有明显的优势。鉴于其卓越的性能和广泛的应用范围,我们强烈推荐此产品给需要高效能电源模块的设计者和制造商。此外,GE公司提供的技术支持也保证了用户能够顺利部署和使用该模块。

JNCW016A0R41-18Z参数

参数
最大输入电压 75V
功能 -
拓扑 -
输出数量 1
输出类型 -
最小输入电压 36V
最大输出电压 28V
同步整流器 -
开关频率 -
最小输出电压 -
长*宽*高 60.7mm*57.7mm*12.7mm
通用封装 DIP-9
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

JNCW016A0R41-18Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

JNCW016A0R41-18Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB JNCW016A0R41-18Z JNCW016A0R41-18Z数据手册
