FKX003A0X3-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 600mV~5.5V 600mV 14.4V 4.5V 贴片安装,黏合安装 9mm*6.8mm*7.2mm
供应商型号: SG2-FKX003A0X3-SRZ
供应商: 期货订购
标准整包数: 1

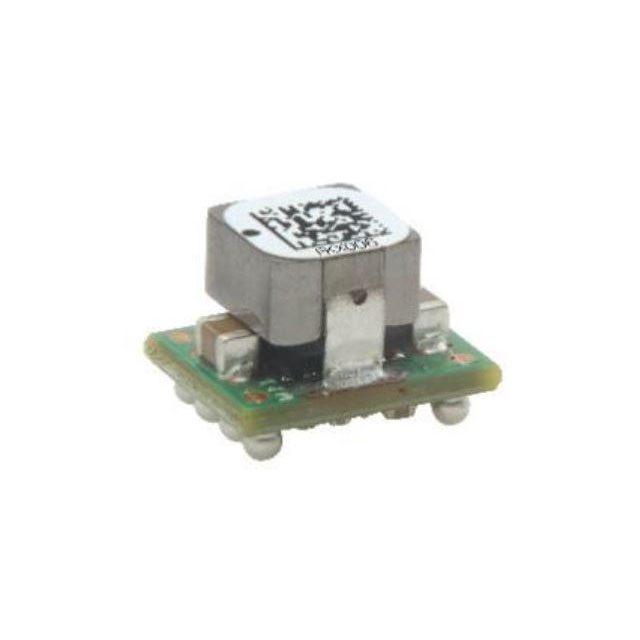

ABB DC-DC稳压器 FKX003A0X3-SRZ

FKX003A0X3-SRZ概述

    3A Analog FemtoDLynxII Non-Isolated DC-DC Power Module

    1. 产品简介


    3A Analog FemtoDLynxII 是一款非隔离型DC-DC转换器,由GE公司生产。它能够提供高达3A的输出电流,输入电压范围为4.5Vdc至14.4Vdc,并且能够通过外部电阻调节输出电压,从0.6Vdc到5.5Vdc不等。这款模块广泛应用于电信设备、服务器、存储系统、网络设备以及工业设备等领域。

    2. 技术参数


    - 输入电压范围: 4.5Vdc 至 14.4Vdc
    - 输出电压范围: 0.6Vdc 至 5.5Vdc(通过外部电阻可调)
    - 最大输入电流: 3A
    - 效率:
    - 输出电压0.6V时,效率为77.3%
    - 输出电压1.2V时,效率为85.6%
    - 输出电压1.8V时,效率为88.8%
    - 输出电压2.5V时,效率为90.6%
    - 输出电压3.3V时,效率为91.9%
    - 输出电压5.0V时,效率为93.5%
    - 开关频率: 600kHz
    - 宽工作温度范围: -40°C 到 85°C
    - 认证标准: RoHS, REACH, IPC-9592, UL 62368-1, CAN/CSA C22.2 No. 62368-1, DIN VDE 0868-1/A11:2017, EN62368-1:2014/A11:2017
    - MTBF: 在40°C,输出电流0.8倍满载条件下,预计寿命为51,485,511小时
    - 重量: 0.9克

    3. 产品特点和优势


    - 环保合规: 符合RoHS, REACH和IPC-9592标准,支持无铅或含铅回流焊接。
    - 宽输入电压范围: 可以承受从4.5Vdc到14.4Vdc的宽输入电压范围。
    - 输出电压可编程: 通过外部电阻可以方便地调整输出电压。
    - 动态响应优化: Tunable Loop™ 功能可以优化动态输出电压响应,减少输出电容需求,降低成本。
    - 保护机制: 包括过电流保护、过温保护、远程开关控制等。
    - 小尺寸设计: 尺寸仅为6.76mm x 9mm x 7.2mm,非常适合紧凑的设计要求。
    - 成本效益: 开放式框架设计,既经济又高效。
    - 认证与制造: ISO 9001 和 ISO 14001认证的制造设施保证了高品质。

    4. 应用案例和使用建议


    - 分布式电源架构: 适用于需要多路供电的应用场景,比如电信设备、服务器和存储系统。
    - 中间总线电压应用: 用于各种需要中间电压转换的应用,例如网络设备和工业设备。
    - 实际使用场景: 在这些应用中,3A Analog FemtoDLynxII 模块能够在宽泛的输入电压范围内提供稳定的输出电压。建议使用陶瓷电容器以最小化输入纹波电压,并通过调整外部电容和Tunable Loop™ 功能来优化输出动态响应。
    - 使用建议: 在设计时,需确保输入端和输出端均有适当的滤波电容以减小纹波和噪声。对于高动态负载变化,建议采用低ESR聚合物或陶瓷电容器来改善动态响应。

    5. 兼容性和支持


    - 兼容性: 3A Analog FemtoDLynxII 模块具有通用性,可以在多种环境下工作。在设计时考虑输入电压源的阻抗以确保稳定性。
    - 支持: GE公司提供了详细的技术文档和支持服务,帮助客户更好地理解和应用此模块。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定
    - 解决方案: 确保所有连接良好,输入电压稳定,使用合适的外部电阻调节输出电压。
    - 问题2: 过温保护启动
    - 解决方案: 检查散热措施,确保模块处于适当的工作温度范围内。
    - 问题3: 开关频率不稳定
    - 解决方案: 确认输入电源质量和外部电路的设计符合规范。

    7. 总结和推荐


    综上所述,3A Analog FemtoDLynxII 非隔离DC-DC电源模块具备多种优点,如宽输入电压范围、高效率、良好的热管理能力及多种保护功能。特别是其独特的Tunable Loop™ 功能使得动态响应更为灵活。对于需要高性能电源模块的场合,我们强烈推荐选择这款产品。无论是电信、服务器还是工业设备领域,它都能提供稳定可靠的支持。

FKX003A0X3-SRZ参数

参数
最大输入电压 14.4V
功能 -
输出类型 -
最小输出电压 600mV
最小输入电压 4.5V
最大输出电压 600mV~5.5V
开关频率 -
拓扑 -
同步整流器 -
输出数量 1
长*宽*高 9mm*6.8mm*7.2mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

FKX003A0X3-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

FKX003A0X3-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB FKX003A0X3-SRZ FKX003A0X3-SRZ数据手册

FKX003A0X3-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 43.5
库存: 0
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 0
直接购买
加入购物车
