EBVW020A0B941Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 150KHz Fixed 1 12V 75V 36V 通孔安装 58.4mm*22.9mm*11.1mm
供应商型号: SG2-EBVW020A0B941Z
供应商: 期货订购
标准整包数: 1

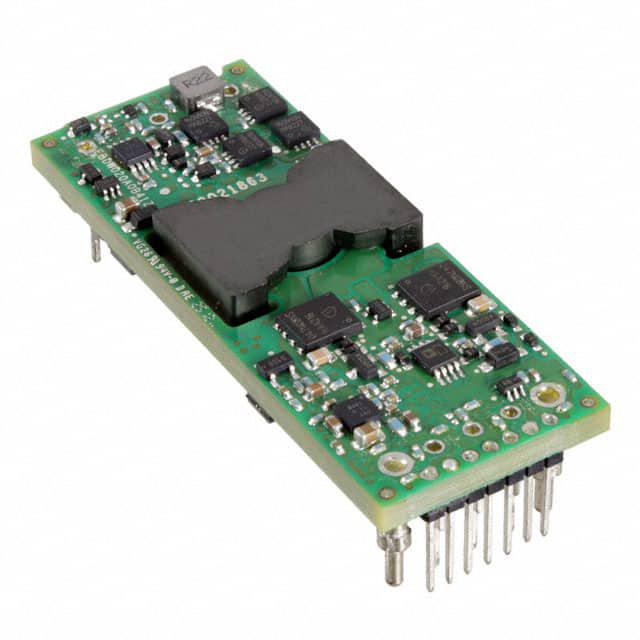

ABB DC-DC稳压器 EBVW020A0B941Z

EBVW020A0B941Z概述

    EBVW020A0B Barracuda Series DC-DC Converter Power Modules

    1. 产品简介


    EBVW020A0B系列是新一代DC/DC电源模块,专为中间总线电压应用(如9.6至12Vdc)设计。这些模块通过多点负载(POL)转换器支持多种低电压生成,适用于需要高度受控输出电压的其他应用场景。EBVW020A0B系列支持从36到75Vdc的输入电压范围,并提供高达20A的输出电流,在12.1至13.2Vdc输出电压下达到240W的输出功率。此外,它具有内置数字控制和同步整流技术,以实现高效率(峰值可达95.4%)。

    2. 技术参数


    - 输入电压: 36-75Vdc
    - 最大输入电流: 7Adc
    - 最大输出电流: 20A
    - 最大输出功率: 240W
    - 工作温度范围: -40°C至85°C
    - 储存温度范围: -55°C至125°C
    - 隔离电压: 2250Vdc
    - 效率: 95.4%(12Vdc, 55%-90%负载)
    - 输出电压调整范围: 6.0Vdc至13.2Vdc
    - 输入过压保护: 当输入电压超过阈值时,输出电压将关闭
    - 封装尺寸: 58.4mm x 22.8mm x 11.3mm(2.30英寸 x 0.90英寸 x 0.44英寸)

    3. 产品特点和优势


    - 高效能: 高达95.4%的效率,减少了散热需求
    - 宽输入电压范围: 支持从36到75Vdc的输入电压
    - 灵活的输出调整: 输出电压可在6.0Vdc至13.2Vdc之间调整
    - 严格受控输出: 输出电压和电流受到严格控制
    - 高可靠性: 通过ISO 9001和ISO 14001认证的制造工厂生产
    - 安全特性: 包括过流、过压和过温保护,以及隔离保护

    4. 应用案例和使用建议


    - 分布式电源架构: 适用于服务器和存储系统
    - PoE应用: 支持通过以太网进行供电
    - 其他系统: 如风扇和其他需要精确输出电压的系统
    使用建议:
    - 使用输入保险丝确保系统安全
    - 确保模块与电源源阻抗匹配,以提高稳定性
    - 调整输出电容以优化负载共享

    5. 兼容性和支持


    - 兼容性: 与行业标准八砖(DOSA)兼容
    - 支持: 包括故障自动重启选项,可定制输出电压调整范围和被动负载均衡

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方案: 检查输入电容和负载连接是否正确
    - 问题: 过温保护激活
    - 解决方案: 检查散热装置是否正常工作
    - 问题: 效率低下
    - 解决方案: 确认输入电压在规定的范围内,并检查负载电流是否过高

    7. 总结和推荐


    EBVW020A0B系列提供了高性能、可靠性和灵活性,适用于广泛的工业和商业应用。其高效、宽输入电压范围和内置保护机制使其在市场上具有较强的竞争力。对于需要精确且稳定输出电压的应用场景,我们强烈推荐使用此模块。通过遵循制造商提供的安装和维护指南,用户可以充分发挥该产品的性能和可靠性。

EBVW020A0B941Z参数

参数
同步整流器 -
功能 -
最大输入电压 75V
输出数量 1
最小输出电压 -
最小输入电压 36V
开关频率 150KHz
拓扑 -
输出类型 Fixed
最大输出电压 12V
长*宽*高 58.4mm*22.9mm*11.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

EBVW020A0B941Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

EBVW020A0B941Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB EBVW020A0B941Z EBVW020A0B941Z数据手册

EBVW020A0B941Z封装设计
