QSDW035A0B41Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*10.7mm
供应商型号: SG2-QSDW035A0B41Z
供应商: 期货订购
标准整包数: 1

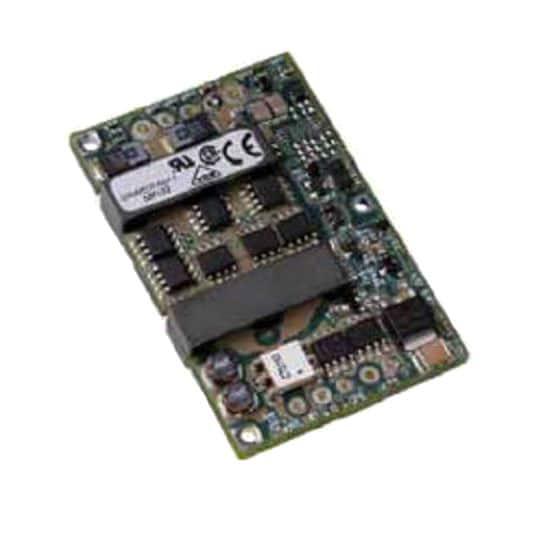

ABB DC-DC稳压器 QSDW035A0B41Z

QSDW035A0B41Z概述


    产品简介


    产品类型: QSDW035A0B 系列 DC-DC 转换器
    主要功能: 用于分布式电源架构和中间总线电压应用,支持9.6V到12Vdc输出电压,主要用于服务器、存储系统、网络设备(如PoE)及其他需要高精度输出电压的应用。
    应用领域: 分布式电源架构、中间总线电压应用、服务器和存储系统、网络设备(含PoE)、以及其他需要稳定输出电压的系统,如风扇组装件。

    技术参数


    - 输入电压范围: 36Vdc 至 75Vdc
    - 输出电压范围: 5.0Vdc 至 13.2Vdc,默认为12.0Vdc
    - 最大输出电流: 35A
    - 效率: 高达95.5%,在12Vdc输出时,50%负载至100%负载
    - 开关频率: 150kHz
    - 工作温度范围: -40°C 至 85°C
    - 隔离电压: 2250Vdc
    - 体积: 58.4mm x 36.8mm x 10.7mm (2.30in x 1.45in x 0.42in)

    产品特点和优势


    - 高效率: 在12Vdc输出时,效率高达95.5%。
    - 宽输入电压范围: 适应不同电压源需求。
    - 低输出纹波和噪声: 确保稳定的输出电压。
    - 符合多项标准: 包括RoHS、REACH、CE等,确保产品环保和安全。
    - 数字接口: 支持PMBus Rev.1.2协议,实现远程监控和控制。
    - 过温、过压保护: 自动保护电路设计,延长使用寿命。
    - 宽温度范围: 可在极端环境中使用。

    应用案例和使用建议


    应用案例:
    - 服务器和存储系统: 该模块广泛应用于服务器和存储设备,为其提供稳定且高效的电源供应。
    - 网络设备: 如PoE交换机,能够满足其对输出电压稳定性的严格要求。
    - 风扇组装件: 为风扇组装件提供稳定的直流电源,提升散热效率。
    使用建议:
    - 输入源阻抗选择: 连接至低阻抗源,避免输入源的电感性导致模块不稳定。
    - 安装和连接: 安装时遵循安全标准,确保所有电气连接正确无误。
    - 故障恢复: 使用合适的熔丝进行保护,以便在发生故障时快速恢复供电。

    兼容性和支持


    - 兼容性: 与多种网络设备和服务器平台兼容,可通过调整设置以适应不同的电压和电流需求。
    - 支持服务: GE提供详尽的技术文档和在线支持,帮助用户更好地理解和使用该产品。此外,还提供了详细的安装和故障排除指南。

    常见问题与解决方案


    - Q:如何保证该模块的稳定运行?
    A:使用低阻抗源并连接适当的输入滤波器可以提高稳定性。同时,遵循正确的安装步骤,确保所有电气连接无误。
    - Q:遇到输出电压不稳怎么办?
    A:检查输入电压是否超出正常范围,调整外部输出电容以改善输出纹波和噪声。
    - Q:如何解决启动延迟问题?
    A:通过PMBus调整启动延迟时间和上升时间,确保模块在规定时间内完成启动过程。

    总结和推荐


    综上所述,QSDW035A0B系列DC-DC转换器具有高效、稳定、兼容性好等特点,适用于各类高要求的电源应用场合。建议用户在选择电源解决方案时优先考虑该产品。对于需要高性能和可靠性的应用,该模块无疑是理想的选择。GE公司提供的详尽文档和支持也使其成为用户的最佳选择之一。

QSDW035A0B41Z参数

参数
拓扑 -
输出数量 1
同步整流器 -
输出类型 -
最小输出电压 -
最大输入电压 75V
最大输出电压 12V
功能 -
开关频率 -
最小输入电压 36V
长*宽*高 58.4mm*36.8mm*10.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QSDW035A0B41Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QSDW035A0B41Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QSDW035A0B41Z QSDW035A0B41Z数据手册

QSDW035A0B41Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
