QBVS050A0B41-HZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 12V 11.95V 60V 52V 通孔安装 58.4mm*36.8mm*12.7mm
供应商型号: SG2-QBVS050A0B41-HZ
供应商: 期货订购
标准整包数: 1

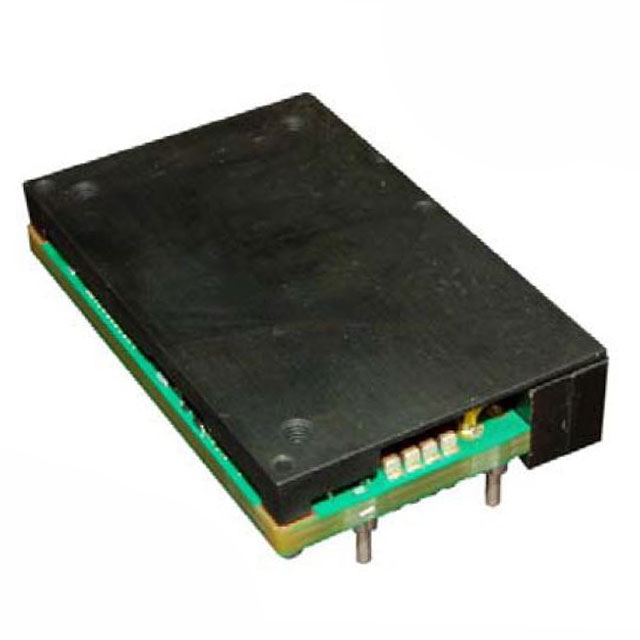

ABB DC-DC稳压器 QBVS050A0B41-HZ

QBVS050A0B41-HZ概述

    QBVS050A0B Barracuda Series DC-DC Converter Power Modules

    1. 产品简介


    QBVS050A0B Barracuda系列是新一代完全调节的直流到直流电源模块,设计用于输入电压范围为52至60Vdc,并提供高达50.0A输出电流的12.0Vdc输出。这些模块适用于分布式电源架构、中间总线电压应用以及服务器和存储应用等多种场合。

    2. 技术参数


    - 输入电压范围: 52-60Vdc
    - 最大输出电流: 50.0A
    - 输出功率: 600W
    - 输出电压: 12.0Vdc
    - 效率:
    - 在12.0V输出时,97.1%(满负载)
    - 在50%到100%负载时,96.5%
    - 隔离电压: 750Vdc
    - 温度范围:
    - 持续运行:-5°C至85°C
    - 短期运行:-20°C至90°C,≤96小时/年
    - 重量(带基板): 73.6克(2.60盎司)

    3. 产品特点和优势


    - 高效率: 超过96.5%,显著减少功耗,使得许多应用中无需散热片。
    - 低输出纹波和噪声: 输出纹波和噪声极低,确保电源稳定。
    - 隔离性: 完全隔离输入和输出,允许灵活的极性配置和接地连接。
    - 内置保护机制: 输出过流/过压保护,过温保护等,保障系统安全可靠。
    - 符合多项环保标准: 符合RoHS和REACH指令。

    4. 应用案例和使用建议


    - 服务器和存储系统: 可作为服务器电源系统的中间总线电压转换器,为多个负载点提供稳定的低压电源。
    - 工业控制系统: 在需要高度稳定电源的应用中,如自动化生产线。
    - 使用建议:
    - 确保电源输入端安装快速熔断器以保护设备。
    - 根据环境温度选择合适的散热方案,必要时使用散热片以提高可靠性。

    5. 兼容性和支持


    - 兼容性: 适用于多种标准电路板布局,具有广泛的互操作性。
    - 支持: GE Critical Power提供了全面的技术文档和支持服务,确保客户能够充分利用这些产品。

    6. 常见问题与解决方案


    - 问题1: 设备在高温环境下出现过热保护。
    - 解决方法: 增加散热措施,如安装散热片或改进空气流通。
    - 问题2: 输出电压不稳定。
    - 解决方法: 检查输入电容是否满足要求,调整外部输入电容值。

    7. 总结和推荐


    QBVS050A0B Barracuda系列直流到直流转换器具备高效能、低纹波和可靠保护等特点,广泛适用于各种电力需求严格的工业应用。其出色的温度适应性和低功耗设计使其成为市场上极具竞争力的产品。我们强烈推荐使用此系列产品以提升系统的整体性能和稳定性。

QBVS050A0B41-HZ参数

参数
拓扑 -
最小输出电压 11.95V
开关频率 -
最小输入电压 52V
输出数量 1
输出类型 -
最大输出电压 12V
最大输入电压 60V
功能 -
同步整流器 -
长*宽*高 58.4mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装
