UVT020A0X3-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 500KHz Adjustable 1 600mV~5.5V 600mV 14.4V 3V 贴片安装,黏合安装 20.3mm*11.4mm*8.5mm
供应商型号: SG2-UVT020A0X3-SRZ
供应商: 云汉优选
标准整包数: 1

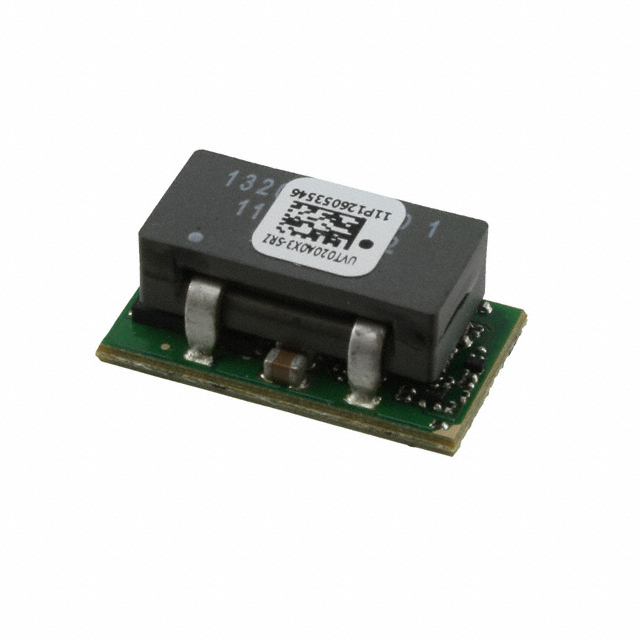

ABB DC-DC稳压器 UVT020A0X3-SRZ

UVT020A0X3-SRZ概述


    产品简介


    产品名称:20A Analog MicroDLynxTM 非隔离式DC-DC电源模块
    产品类型:非隔离式DC-DC转换器
    主要功能:提供最高20A的输出电流,能效高,适应多种输入电压范围(3Vdc至14.4Vdc),具有远程开启/关闭和精确调节输出电压的功能。
    应用领域:广泛应用于分布式电源架构、中间总线电压应用、电信设备、服务器及存储应用、网络设备、工业设备等领域。

    技术参数


    输入电压:3Vdc - 14.4Vdc
    输出电压:0.6Vdc 至 5.5Vdc
    最大输入电流:19Adc
    效率:根据不同输出电压变化,最高可达95.2%
    最大输出电流:20Adc
    绝对最大额定值:
    - 输入电压:-0.3至15V
    - 连续信号电平:7V
    - 工作温度范围:-40°C 至 85°C(RUGGEDIZED: -D)或85°C(REGULAR)
    - 存储温度范围:-55°C 至 125°C

    产品特点和优势


    优势与特点:
    - 符合RoHS指令2011/65/EU(仅Z版本),并且符合IPC-9592标准(类别2,II级)
    - 高输入电压范围(3Vdc至14.4Vdc)
    - 可通过外部电阻编程输出电压(0.6Vdc至5.5Vdc)
    - Tunable Loop™ 功能用于动态响应优化
    - 精确输出过电流保护和过温保护
    - 重量轻,尺寸紧凑(20.32mm x 11.43mm x 8.5mm)
    - 温度范围宽(-40°C 至 105°C)
    - UL, CSA, VDE认证
    - ISO 9001和ISO 14001认证制造工厂

    应用案例和使用建议


    应用案例:
    - 该产品适用于电信设备、服务器、存储系统、网络设备以及工业设备等多种场景。
    使用建议:
    - 在选择外部电容时,如果需要优化瞬态响应,应使用Tunable Loop™特性以确保模块稳定。
    - 考虑到工作环境的温度限制,应根据具体应用场景选择合适的工作温度范围。
    - 建议在安装时合理布线,避免信号干扰和散热不良导致过热问题。

    兼容性和支持


    兼容性:
    - 本模块设计支持与其他电子元器件和设备的兼容。
    支持:
    - 提供全面的技术文档和指导手册,包括安装、配置和维护指南。厂商还提供了相关的技术支持服务。

    常见问题与解决方案


    常见问题:
    1. 如何设置输出电压?
    - 使用外部电阻调整输出电压,具体参考手册中的详细步骤。
    2. 产品如何处理过电流情况?
    - 内置的输出过电流保护机制会在检测到过电流时自动切断输出,从而防止损害。
    3. 产品在极端温度下运行有何注意事项?
    - 确保在规定的工作温度范围内使用,超过此范围可能会影响产品性能和寿命。

    总结和推荐


    综合评估:
    - 20A Analog MicroDLynxTM 非隔离式DC-DC电源模块具备高效能、宽输入电压范围、多种保护措施及出色的环境适应性等特点。非常适合各类高要求的应用场景。
    推荐结论:
    - 鉴于其出色的性能和可靠性,强烈推荐使用这款产品,特别是对于电信、服务器、存储、网络和工业控制等领域的设备而言。

UVT020A0X3-SRZ参数

参数
输出数量 1
开关频率 500KHz
拓扑 -
最大输出电压 600mV~5.5V
功能 -
最大输入电压 14.4V
最小输出电压 600mV
输出类型 Adjustable
同步整流器 -
最小输入电压 3V
长*宽*高 20.3mm*11.4mm*8.5mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

UVT020A0X3-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

UVT020A0X3-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB UVT020A0X3-SRZ UVT020A0X3-SRZ数据手册
