JRCW450U641-18Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 48V 47V 75V 36V 通孔安装 57.7mm*60.7mm*12.7mm
供应商型号: SG2-JRCW450U641-18Z
供应商: 期货订购
标准整包数: 1

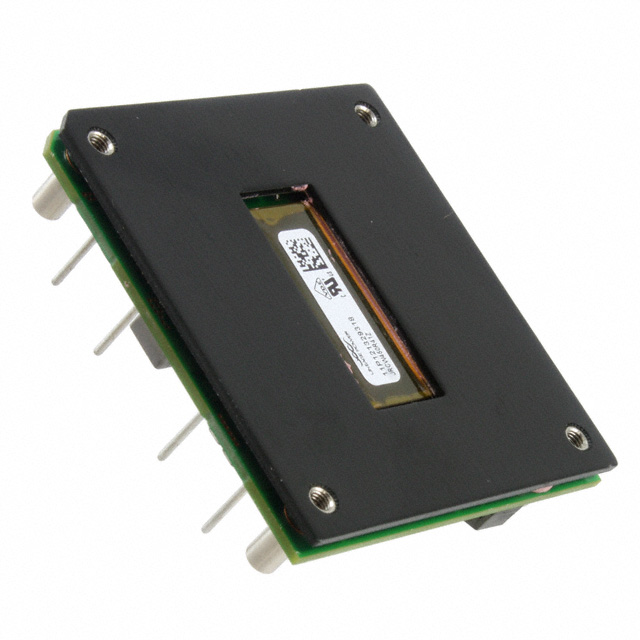

ABB DC-DC稳压器 JRCW450U641-18Z

JRCW450U641-18Z概述


    产品简介




    产品名称:JRCW450U Orca系列DC-DC转换器电源模块

    产品类型:高功率密度、高效率的DC-DC转换器

    主要功能:
    - 高效能(典型值94%)
    - 紧凑型设计(行业标准半砖外形尺寸)
    - 远程感测
    - 严格调节的单输出
    - 宽工作温度范围(-40°C到100°C)

    应用领域:
    - 射频功率放大器
    - 无线网络
    - 开关网络


    技术参数




    - 输入电压:36Vdc至75Vdc
    - 输出电压:48Vdc
    - 输出功率:450W
    - 效率:典型值94%
    - 工作温度范围:-40°C至100°C
    - 存储温度范围:-55°C至125°C
    - 隔离电压:输入至输出 ≥1500Vdc
    - 隔离电压:输出至外壳 ≥500Vdc
    - 最大输入电流:14.0Adc
    - 输出电压波动:±0.2%Vo,set
    - 输出电压纹波噪声:峰值到峰值125mVrms
    - 瞬态响应时间:2ms内恢复至10%峰值偏差
    - 远程感应范围:±2%Vo,nom
    - 短路电流:15A
    - 浪涌电流:2At


    产品特点和优势




    特点:
    - 符合RoHS和REACH标准
    - 高功率密度(166W/in³)
    - 输出电压调整范围(28.8Vdc至57.6Vdc)
    - 恒定电流过流保护
    - 过温保护自动重启
    - 行业标准半砖针脚布局
    - 低输出纹波和噪声

    优势:
    - 高效率和稳定性确保可靠运行
    - 广泛的应用范围使其成为多种高电压高功率应用的理想选择
    - 简化的安装过程,便于维护和升级


    应用案例和使用建议




    应用案例:
    - 射频功率放大器:适用于需要稳定直流电压输出的放大器。
    - 无线网络:适合于需要高效率且体积小巧的网络设备。
    - 开关网络:对于要求紧凑设计和稳定输出的网络系统。

    使用建议:
    - 为保证稳定运行,输出电容建议使用低ESR的铝电解电容器,至少440μF。在低温环境下,应增加电容数量以保持稳定性。
    - 输入端必须使用保险丝进行保护,以防止过流损坏。建议使用时间延迟或快速熔断型保险丝,额定值不超过25A。


    兼容性和支持




    - 兼容性:与大多数标准电路板接口兼容,可通过简单焊接实现安装。
    - 支持:制造商提供全面的技术文档和支持服务,帮助用户更好地理解和使用该产品。


    常见问题与解决方案




    1. 问题:模块启动缓慢或不启动。
    - 解决方案:检查输入电压是否符合要求,确认输入保险丝正确安装。尝试更换输出电容,确保使用符合规格的电容器。

    2. 问题:模块过热保护触发频繁。
    - 解决方案:确保模块安装良好散热,使用合适的散热片。如果条件允许,降低负载电流。

    3. 问题:输出电压不稳定。
    - 解决方案:检查外部电容是否符合规格,特别是ESR和容量。确保所有连接紧固无误,避免接触电阻影响测量结果。


    总结和推荐




    综合评估:
    - JRCW450U Orca系列DC-DC转换器具有出色的高效性能、高功率密度和宽工作温度范围。产品结构紧凑、功能强大,适用于各种高电压高功率应用。
    - 通过符合国际标准的安全性和稳定性,该模块不仅能够在苛刻条件下长期稳定运行,还能简化集成过程并减少维护成本。

    推荐使用:
    - 对于需要高效率、高功率密度及稳定输出的应用场合,JRCW450U Orca系列是非常值得推荐的产品。无论是在射频功率放大器还是无线网络设备中,其优异的性能都能满足用户的严苛需求。

JRCW450U641-18Z参数

参数
输出数量 1
最小输出电压 47V
最大输出电压 48V
功能 -
最大输入电压 75V
输出类型 -
同步整流器 -
开关频率 -
拓扑 -
最小输入电压 36V
长*宽*高 57.7mm*60.7mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JRCW450U641-18Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

JRCW450U641-18Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB JRCW450U641-18Z JRCW450U641-18Z数据手册
