首页  >  产品百科  >  QSVW035A0B41-HZ

QSVW035A0B41-HZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 12V 11.97V 75V 36V 通孔安装 58.4mm*36.8mm*12.7mm
供应商型号: SG2-QSVW035A0B41-HZ
供应商: 期货订购
标准整包数: 1

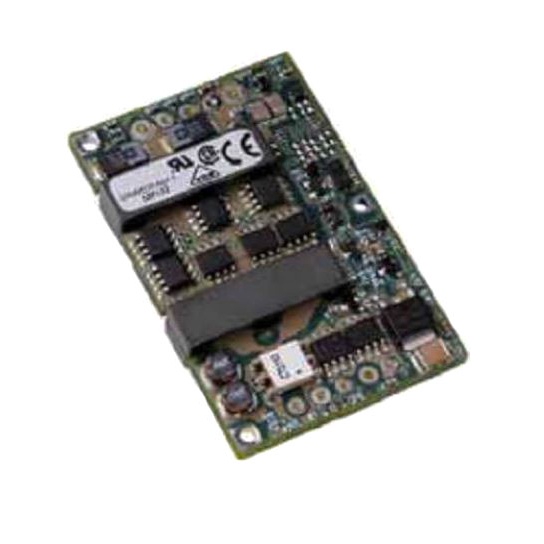

ABB DC-DC稳压器 QSVW035A0B41-HZ

QSVW035A0B41-HZ概述


    产品简介


    QSVW035A0B Barracuda系列电源模块
    QSVW035A0B是一款新一代的直流-直流转换器(DC-DC),旨在支持9.6至12Vdc中间总线电压应用,用于多个低电压点负载(POL)转换。它适用于各种分布式电源架构、服务器和存储设备、网络设备(包括Power over Ethernet,PoE)以及其他需要严格输出电压调节的系统,如风扇组装件。

    技术参数


    - 输入电压范围:36Vdc至75Vdc
    - 输出电压:默认为12Vdc,可调整范围为6.0Vdc至13.2Vdc
    - 最大输出电流:35A
    - 效率:高达96%,在满载时保持在95%
    - 工作温度范围:-40°C 至 85°C
    - 隔离电压:2250Vdc
    - 尺寸:58.4mm x 36.8mm x 10.7mm(2.30英寸 x 1.45英寸 x 0.42英寸)
    - 隔离电容:2000pF
    - 隔离电阻:≥10MΩ
    - 重量:开放框架版49.6克(1.75盎司)

    产品特点和优势


    1. 高效率:达到96%的峰值效率,有助于降低功耗,减少热量生成。
    2. 宽输入电压范围:支持36Vdc至75Vdc的输入电压,提高了适用性。
    3. 紧密输出电压调节:确保输出电压波动小,适用于对电压稳定性要求高的应用场景。
    4. 远程感测功能:实现精确的电压控制,保证稳定的输出电压。
    5. 多功能保护机制:包括输出过流/过压保护、温度保护等,确保系统的可靠性和安全性。
    6. 合规性:符合多项国际标准和指令,确保安全可靠。

    应用案例和使用建议


    应用案例
    QSVW035A0B广泛应用于分布式电源架构、服务器和存储设备、网络设备(包括PoE)、以及需要稳定输出电压的其他系统。例如,在数据中心的应用中,这种转换器可以有效地支持服务器和存储设备,提供稳定的电力供应。
    使用建议
    - 确保合适的输入源阻抗:建议使用低交流阻抗源,避免稳定性问题。
    - 正确安装保险丝:必须在未接地输入引脚上安装一个最大额定值为25A的快速熔断保险丝。
    - 避免热失控:对于快速开关循环应用,建议增加输入电容到330μF。

    兼容性和支持


    QSVW035A0B具有很高的兼容性,适合集成到各种电子系统中。该产品通过了多项认证,包括UL 60950-1、CSA C22.2 No. 60950-1和VDE (EN60950-1) 认证,满足严格的安规要求。制造商提供了详尽的技术支持文档和售后服务,确保用户能够顺利应用该产品。

    常见问题与解决方案


    1. 问题:模块在启动时出现异常行为
    - 解决方案:检查输入电压和输入源阻抗是否符合要求,确认没有超过规定的范围。

    2. 问题:模块输出电压不稳定
    - 解决方案:检查外部输出电容容量是否适当,并确认输入电容安装位置靠近模块。

    3. 问题:模块在负载变化时响应速度慢
    - 解决方案:优化输入电容和输出电容配置,考虑增加电容值以提高响应速度。

    总结和推荐


    QSVW035A0B Barracuda系列电源模块 是一款性能优异的DC-DC转换器,具有高效率、宽输入电压范围和多种保护机制。该产品非常适合需要稳定输出电压的高级应用场合,如数据中心、网络设备及PoE设备。在选择电源模块时,这款产品不仅能满足基本的电气需求,还能提供长期可靠的运行保障,因此强烈推荐使用。

QSVW035A0B41-HZ参数

参数
最小输出电压 11.97V
最小输入电压 36V
拓扑 -
输出类型 -
开关频率 -
最大输入电压 75V
功能 -
同步整流器 -
输出数量 1
最大输出电压 12V
长*宽*高 58.4mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QSVW035A0B41-HZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

QSVW035A0B41-HZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB QSVW035A0B41-HZ QSVW035A0B41-HZ数据手册

QSVW035A0B41-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
