UDXS0606A0X3-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: Programmable 2 600mV~5.5V 600mV 14.4V 4.5V 贴片安装,黏合安装 20.3mm*11.4mm*8.5mm
供应商型号: SG2-UDXS0606A0X3-SRZ
供应商: 期货订购
标准整包数: 1

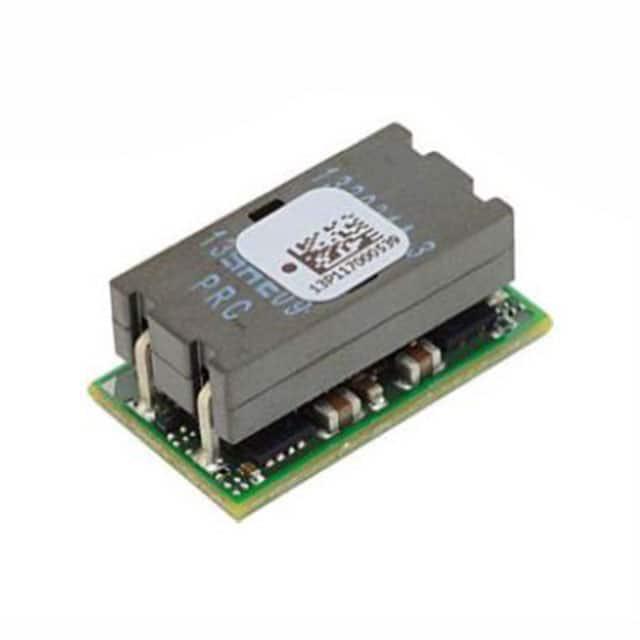

ABB DC-DC稳压器 UDXS0606A0X3-SRZ

UDXS0606A0X3-SRZ概述

    2 × 6A Digital Dual MicroDlynxTM:非隔离式DC-DC电源模块

    产品简介


    2 × 6A Digital Dual MicroDlynxTM 是一款非隔离式的DC-DC电源模块,可提供高达2 × 6A的输出电流。该产品适用于广泛的输入电压范围(4.5Vdc至14.4Vdc),并可提供精准调节的输出电压(0.51Vdc至5.5Vdc)。其通过外部电阻器和PMBus控制实现输出电压的编程设定,且具备数字接口、远程开关功能、过流和过温保护等特性。

    技术参数


    - 输入电压范围:4.5Vdc至14.4Vdc
    - 输出电压范围:0.51Vdc至5.5Vdc(可通过外部电阻编程设定)
    - 输出电流:2 × 6A
    - 开关频率:约500kHz(可同步)
    - 效率:最高可达94.8%
    - 工作环境温度:常规版(-40°C至85°C);强化版(-D)(-40°C至105°C)
    - 存储温度范围:-55°C至125°C
    - 绝对最大额定值:输入电压15V,连续输出电压7V

    产品特点和优势


    - 符合RoHS、REACH和IPC-9592标准,环保合规
    - 可以在无铅或锡铅焊接环境下使用
    - 支持宽输入电压范围,减少外部电容使用
    - 数字接口及PMBus协议控制,支持多种命令以控制和监测模块
    - 过电流和过温保护,确保稳定运行
    - 紧凑设计:尺寸为20.32mm x 11.43mm x 8.5mm
    - 能承受高冲击和振动的强化版本,适用于严苛环境
    - 通过多项国际安全认证,如UL 62368-1、CAN/CSA C22.2 No. 62368-1等

    应用案例和使用建议


    - 分布式电源架构:适用于电信设备、服务器和存储系统等场合
    - 中间总线电压应用:适用于各类工业设备、网络设备
    使用建议:
    - 在高负载情况下,建议使用较小的ESR电容,以获得最佳瞬态响应
    - 在需要提高效率的情况下,可调整负载条件下的输出电容以优化效率

    兼容性和支持


    - 兼容PMBus接口,可与其他标准设备协同工作
    - 厂商提供ISO 9001和ISO 14001认证的制造设施,确保质量和服务

    常见问题与解决方案


    - 问题1: 输出电压不稳定
    - 解决办法: 检查外部电阻连接是否正确,确保负载电容选择适当,必要时使用Tunable LoopTM特性进行调整。

    - 问题2: 模块无法正常启动
    - 解决办法: 检查输入电压是否在规定范围内,确认On/Off信号配置正确。

    总结和推荐


    这款2 × 6A Digital Dual MicroDlynxTM 非隔离式DC-DC电源模块凭借其高集成度、宽输入电压范围和多种保护功能,在各种应用场景中表现出色。紧凑的设计和优异的电气性能使其成为电信设备、服务器和存储系统的理想选择。如果您需要一个可靠、高效的DC-DC转换解决方案,这款产品值得考虑。

UDXS0606A0X3-SRZ参数

参数
同步整流器 -
开关频率 -
拓扑 -
输出数量 2
功能 -
最大输入电压 14.4V
最小输入电压 4.5V
最大输出电压 600mV~5.5V
输出类型 Programmable
最小输出电压 600mV
长*宽*高 20.3mm*11.4mm*8.5mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

UDXS0606A0X3-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

UDXS0606A0X3-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB UDXS0606A0X3-SRZ UDXS0606A0X3-SRZ数据手册

UDXS0606A0X3-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
